SMC

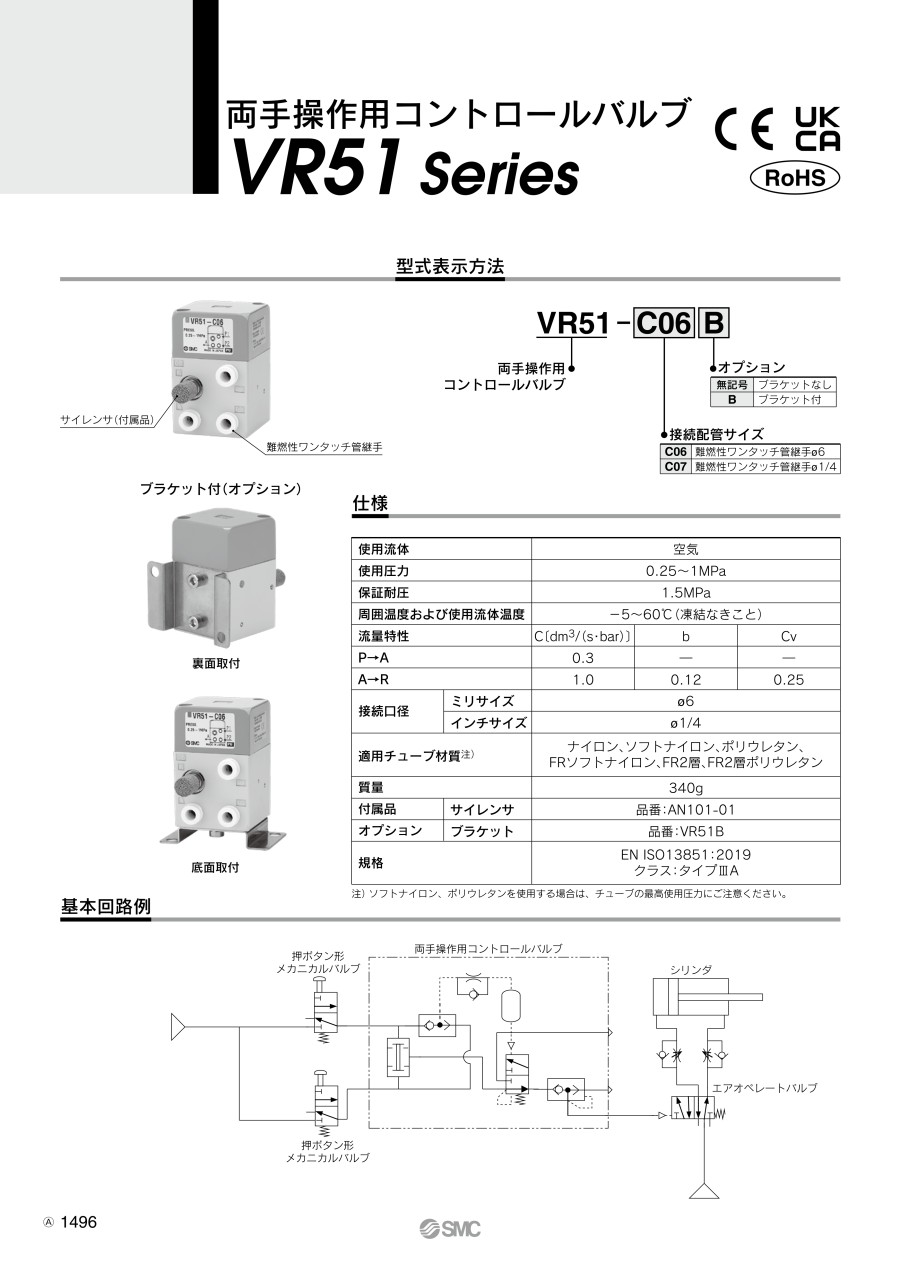

両手操作用コントロールバルブ VR51シリーズ

カタログ |

通常単価(税別): 20,405円～21,555円

税込単価: 22,446円～23,711円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

両手同時操作（0.5s以内）で出力可能、両手操作用コントロールバルブ VR51 シリーズ。【特長】・E...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

中継機器シャトルバルブ VR1210・1220シリーズ

通常価格(税別)： 2,050円 (税込価格：2,255円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

中継機器／リレーバルブ VR4151・4152シリーズ

通常価格(税別)： 6,836円 (税込価格：7,520円)

通常出荷日：在庫品1日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

VR51-C06／VR51-C07

VR51-C06B／VR51-C07B

製品仕様

仕様

使用流体		空気
使用圧力		0.25～1MPa
保証耐圧		1.5MPa
周囲温度および使用流体温度		-5～+60℃（凍結なきこと）
流量特性		C〔dm3/（s・bar）〕	b	Cv
P→A		0.3	-	-
A→R		1.0	0.12	0.25
接続口径	ミリサイズ	φ6
接続口径	インチサイズ	φ1/4
適用チューブ材質^注）		ナイロン、ソフトナイロン、ポリウレタン、 FRソフトナイロン、FR2層、FR2層ポリウレタン
質量		340g
付属品	サイレンサ	品番：AN101-01
オプション	ブラケット	品番：VR51B
規格		EN574：1996＋A1：2008 クラス：タイプIIIA

構造

番号	部品名称	材質	備考
1	カバー	アルミダイカスト	アーバングレー
2	ボディ	アルミダイカスト	アーバンホワイト
3	プレート	圧延鋼	ニッケルめっき
4	スプール弁	アルミニウム合金	-
5	オリフィス	黄銅	無電解ニッケルめっき
6	バルブシート	アルミニウム合金	-
7	バルブガイドB	アルミニウム合金	-
8	バルブガイドA	アルミニウム合金	-
9	ガイド	黄銅	無電解ニッケルめっき
10	クリップ	ステンレス鋼	-
11	ガスケット	H-NBR	-
12	スプリング	ステンレス鋼	-
13	カセットAss’y	-	-
14	パッキン	NBR	-
15	弁	H-NBR	-
16	バルブ	NBR	-
17	弁	H-NBR	-
18	Uパッキン	H-NBR	-

型番リスト

表示件数

型番

タイプ	接続口径	オプション	最小発注数量

ミリサイズ	6	ブラケットなし	1個
ミリサイズ	6	ブラケット付	1個
インチサイズ	1/4	ブラケットなし	1個
インチサイズ	1/4	ブラケット付	1個

通常単価(税別) (税込単価)	通常出荷日

21,393円 ( 23,532円 )	6日目
21,405円 ( 23,546円 )	在庫品1日目当日出荷可能
20,405円 ( 22,446円 )	6日目
21,555円 ( 23,711円 )	6日目

詳細情報

基本情報

基本情報

両手同時操作（0.5s以内）で出力可能、両手操作用コントロールバルブ VR51 シリーズ。
【特長】
・EN574規格準拠。
・起動ボタンを両手操作させることで作業工程時の手のはさみ込み事故を防止。
【用途】
・エアシリンダによる圧入、カシメ作業。
・クランプ作業。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
