SMC

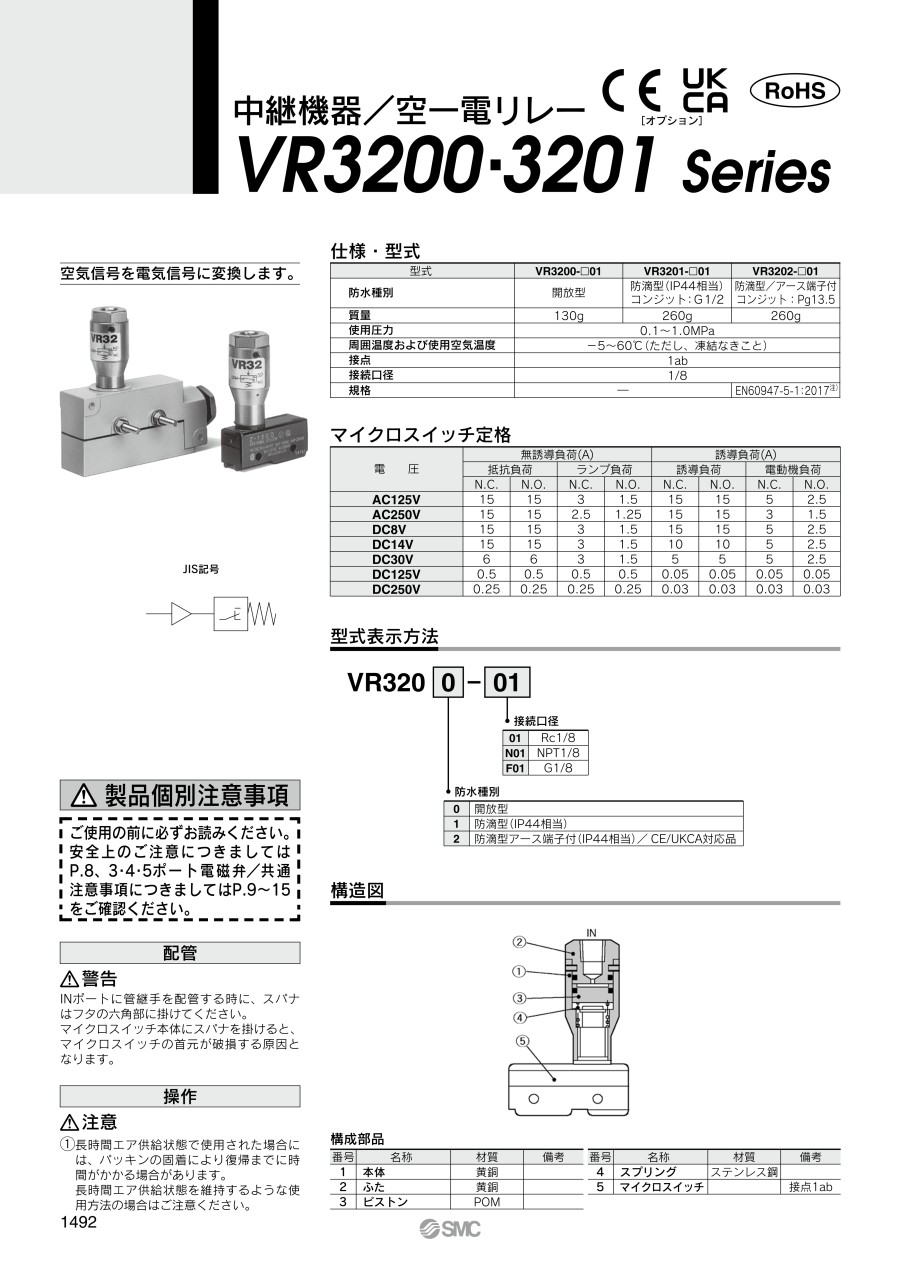

中継機器／空-電リレー VR3200・3201シリーズ

中継機器／空-電リレー VR3200・3201シリーズ

ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が5型番あります。
数量：

商品情報

外形図

単位：mm

VR3200

VR3200 寸法図

VR3201／VR3202

VR3201／VR3202 寸法図

製品仕様

中継機器／空一電リレー VR3200・3201 シリーズ 商品イメージ（1）
中継機器／空一電リレー VR3200・3201 シリーズ 商品イメージ（2）
中継機器／空一電リレー VR3200・3201 シリーズ JIS記号

JIS記号

仕様

型番VR3200-□01VR3201-□01VR3202-□01
防水種別開放型防滴型（IP44相当）
コンジット：G1/2		防滴型／アース端子付
コンジット：Pg13.5
質量130g260g260g
使用圧力0.1～1.0MPa
周囲温度および使用空気温度-5～+60℃（ただし、凍結なきこと）
接点1ab
接続口径1/8
規格-EN60947-5-1：2004注）
注）DCにつきましては30Vまでであり、それ以上は適用外となります。

マイクロスイッチ定格

電圧無誘導負荷（A）誘導負荷（A）
抵抗負荷ランプ負荷誘導負荷電動機負荷
N.C.N.O.N.C.N.O.N.C.N.O.N.C.N.O.
AC125V151531.5151552.5
AC250V15152.51.25151531.5
DC8V151531.5151552.5
DC14V151531.5101052.5
DC30V6631.55552.5
DC125V0.50.50.50.50.050.050.050.05
DC250V0.250.250.250.250.030.030.030.03

型式表示方法

型番例

構造

中継機器／空一電リレー VR3200・3201 シリーズ 構造図
番号名称材質備考
1本体黄銅-
2ふた黄銅-
3ピストンPOM-
4スプリングステンレス鋼-
5マイクロスイッチ-接点1ab

型番リスト

表示件数
  • 1
    • 型番
    VR3200-01
    VR3200-N01
    VR3201-01
    VR3201-F01
    VR3202-01

    タイプ

    ねじ種類

    		最小発注数量
    防水種別:開放型
    Rc
    1個
    防水種別:開放型
    NPT
    1個
    防水種別:防滴型(IP44相当)
    Rc
    1個
    防水種別:防滴型(IP44相当)
    G
    1個
    防水種別:防滴型アース端子付（IP44相当）／ CE対応品
    Rc
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,603円
    ( 5,063円 )
    在庫品1日目当日出荷可能
    5,357円
    ( 5,893円 )
    6日目
    7,145円
    ( 7,860円 )
    在庫品1日目当日出荷可能
    8,780円
    ( 9,658円 )
    9日目
    10,340円
    ( 11,374円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    空気信号を電気信号に変換する中継機器／空-電リレー VR3200／3201 シリーズ。
    【特長】
    ・使用圧力 0.1～1.0MPa。
    ・周囲温度および使用空気温度 -5～+60℃（ただし、凍結なきこと）。
    ・接点 1ab。
