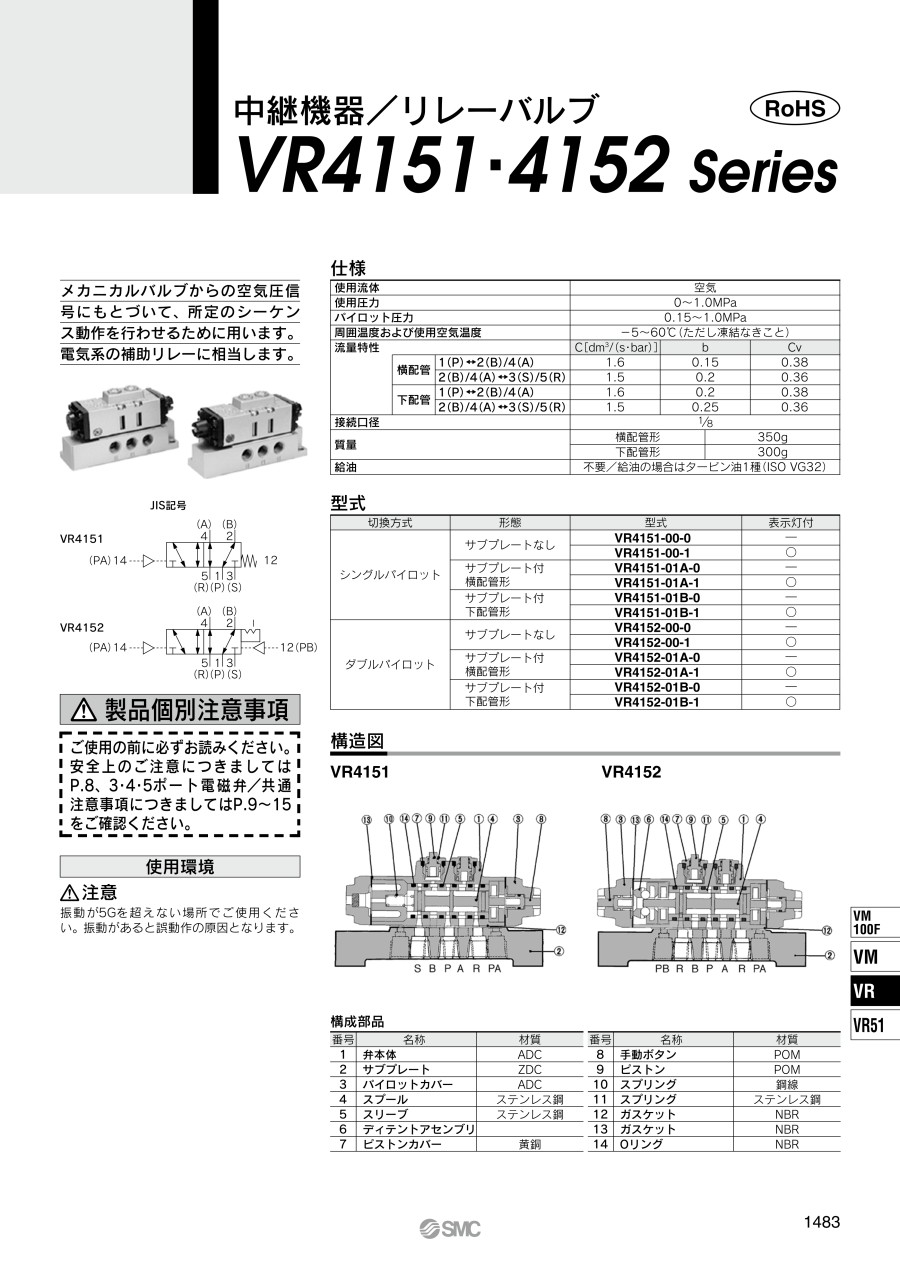

中継機器／リレーバルブ VR4151・4152シリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
横配管
下配管
製品仕様
商品イメージ（1）
商品イメージ（2）
VR4151 JIS記号
VR4152 JIS記号
製品仕様
| 使用流体 | 空気 | |||||||
|---|---|---|---|---|---|---|---|---|
| 使用圧力 | 0～1.0MPa | |||||||
| パイロット圧力 | 0.15～1.0MPa | |||||||
| 周囲温度および使用空気温度 | -5～+60℃（ただし凍結なきこと） | |||||||
| 流量特性 | - | C［dm3 /（s・bar）］ | b | Cv | ||||
| 横配管 | 1（P）⇔2（B）/4（A） | 1.6 | 0.15 | 0.38 | ||||
| 2（B）/4（A）⇔3（S）/5（R） | 1.5 | 0.2 | 0.36 | |||||
| 下配管 | 1（P）⇔2（B）/4（A） | 1.6 | 0.2 | 0.38 | ||||
| 2（B）/4（A）⇔3（S）/5（R） | 1.5 | 0.25 | 0.36 | |||||
| 接続口径 | 1/8 | |||||||
| 質量 | 横配管形 | 350g | ||||||
| 下配管形 | 300g | |||||||
| 給油 | 不要／給油の場合はタービン油1種（ISO VG32） | |||||||
| 型番 | 切換方式 | 形態 | 表示灯付 |
|---|---|---|---|
| VR4151-00-0 | シングルパイロット | サブプレートなし | - |
| VR4151-00-1 | ○ | ||
| VR4151-01A-0 | サブプレート付 横配管形 | - | |
| VR4151-01A-1 | ○ | ||
| VR4151-01B-0 | サブプレート付 下配管形 | - | |
| VR4151-01B-1 | ○ | ||
| VR4152-00-0 | ダブルパイロット | サブプレートなし | - |
| VR4152-00-1 | ○ | ||
| VR4152-01A-0 | サブプレート付 横配管形 | - | |
| VR4152-01A-1 | ○ | ||
| VR4152-01B-0 | サブプレート付 下配管形 | - | |
| VR4152-01B-1 | ○ |
構造
VR4151
VR4152
| 番号 | 名称 | 材質 |
|---|---|---|
| 1 | 弁本体 | ADC |
| 2 | サブプレート | ZDC |
| 3 | パイロットカバー | ADC |
| 4 | スプール | ステンレス鋼 |
| 5 | スリーブ | ステンレス鋼 |
| 6 | ディテントアセンブリ | - |
| 7 | ピストンカバー | 黄銅 |
| 8 | 手動ボタン | POM |
| 9 | ピストン | POM |
| 10 | スプリング | 鋼線 |
| 11 | スプリング | ステンレス鋼 |
| 12 | ガスケット | NBR |
| 13 | ガスケット | NBR |
| 14 | Oリング | NBR |
型式表示方法
注意・禁止事項
使用上のご注意
- ※ 振動が5Gを超えない場所でご使用ください。振動があると誤動作の原因となります。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,420円 ( 9,262円 ) | 9日目 |
7,968円 ( 8,765円 ) | 在庫品1日目当日出荷可能 |
8,405円 ( 9,246円 ) | 在庫品1日目当日出荷可能 |
6,836円 ( 7,520円 ) | 6日目 |
7,968円 ( 8,765円 ) | 9日目 |
8,355円 ( 9,191円 ) | 6日目 |
8,963円 ( 9,859円 ) | 在庫品1日目当日出荷可能 |
7,967円 ( 8,764円 ) | 9日目 |
詳細情報
基本情報
電気系の補助リレーに相当する中継機器／リレーバルブ VR4151／4152 シリーズ。
【特長】
・メカニカルバルブからの空気圧信号にもとづいて、所定のシーケンス動作を行わせるために用います。電気系の補助リレーに相当します。
