エアタンク VBATシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 783円～214,372円特別価格
- 税込単価
- 861円～235,809円特別価格
増圧弁をコンパクトに接続可能、エアタンク VBATシリーズ。【特長】・タンク単...
詳細情報を確認する- 種類
- 増圧弁・タンク
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が55型番あります。
商品情報
製品仕様

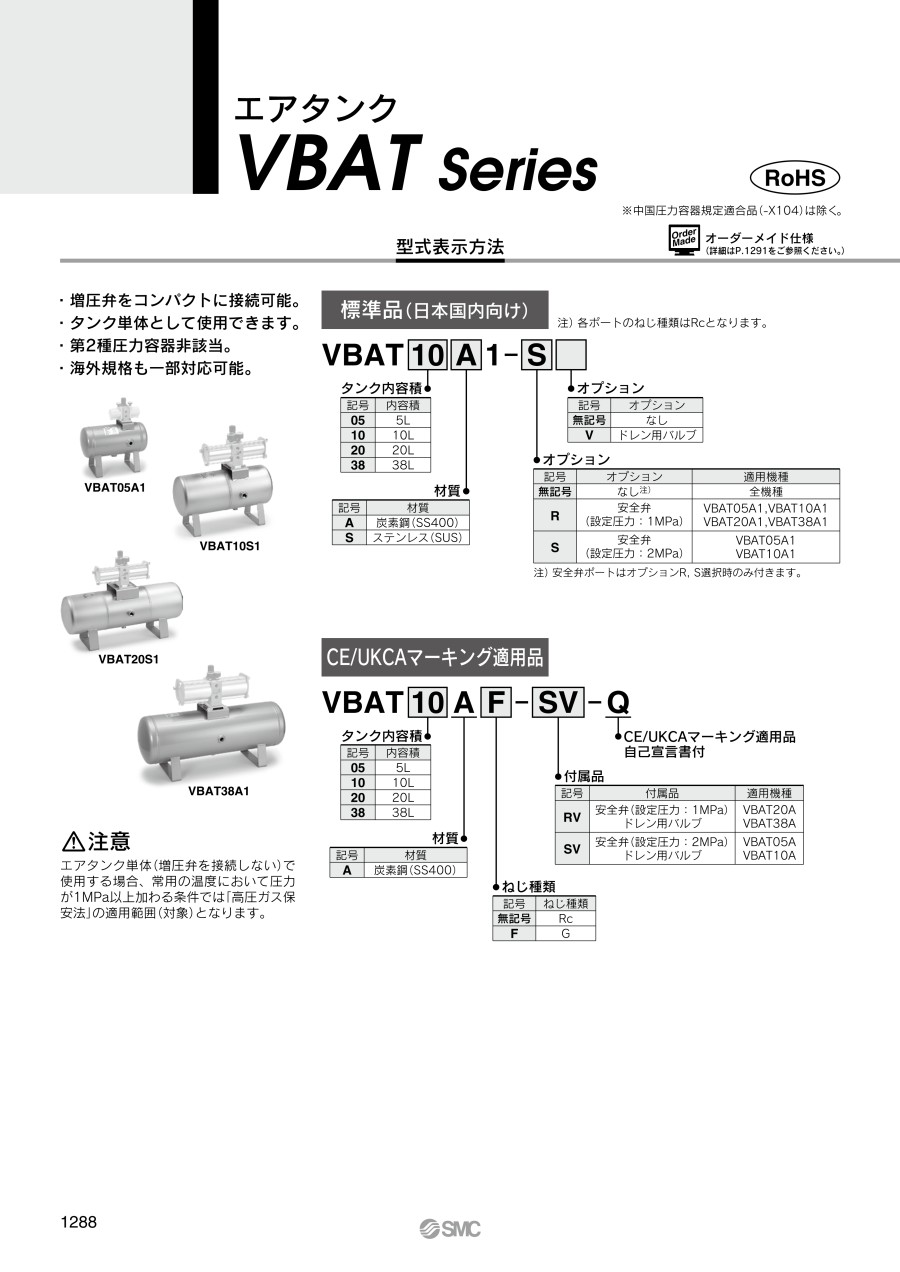

型式表示方法
標準品（日本国内向け）
CEマーキング適用品
中国圧力容器規程適合品
- ※ 38Lタイプは対応しておりません。
注）ドレンバルブが必要な場合は別途手配ください。
ASME規格適合品
ASME規格適用除外品
注1）安全弁はお客様にてご準備願います。
注2）安全弁はASME規格には対応していません。
仕様
| 型番 | VBAT05□1 | VBAT10□1 | VBAT20□1 | VBAT38□1 | |
|---|---|---|---|---|---|
| 使用流体 | 圧縮空気 | ||||
| タンク容量 L | 5 | 10 | 20 | 38 | |
| 最高使用圧力 MPa | VBAT□A1 | 2.0 | 1.0 | ||
| VBAT□S1 | 2.0 | ||||
| IN接続口径 | 3/8 | 1/2 | |||
| OUT接続口径 | 3/8 | 1/2 | 1/2 | 3/4 | |
| 周囲温度および使用流体温度 ℃ | 0～+75 | ||||
| 取付姿勢 | 水平（床面取付） | ||||
| 質量 kg | VBAT□A1 | 6.6 | 10 | 14 | 21 |
| VBAT□S1 | 3.2 | 4.9 | 12 | 19 | |
| 材質 | VBAT□A1 | 炭素鋼（SS400） | |||
| VBAT□S1 | ステンレス（SUS304） | ||||
| 塗装 | VBAT□A1 | 外面：シルバー塗装 内面：錆止め塗装 | |||
| VBAT□S1 | なし | ||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,302円 ( 23,432円 ) | 在庫品1日目当日出荷可能 |
26,665円 ( 29,332円 ) | 6日目 |
28,815円 ( 31,697円 ) | 在庫品1日目当日出荷可能 |
26,665円 ( 29,332円 ) | 在庫品1日目当日出荷可能 |
28,815円 ( 31,697円 ) | 在庫品1日目当日出荷可能 |
42,046円 ( 46,251円 ) | 3日目 |
22,428円 ( 24,671円 ) | 在庫品1日目当日出荷可能 |
40,639円 ( 44,703円 ) | 6日目 |
40,639円 ( 44,703円 ) | 6日目 |
26,937円 ( 29,631円 ) | 在庫品1日目当日出荷可能 |
119,373円 ( 131,310円 ) | 6日目 |
28,809円 ( 31,690円 ) | 在庫品1日目当日出荷可能 |
783円 ( 861円 ) | 在庫品1日目当日出荷可能 |
974円 ( 1,071円 ) | 在庫品1日目当日出荷可能 |
31,444円 ( 34,588円 ) | 在庫品1日目当日出荷可能 |
32,431円 ( 35,674円 ) | 6日目 |
38,211円 ( 42,032円 ) | 在庫品1日目当日出荷可能 |
36,447円 ( 40,092円 ) | 在庫品1日目当日出荷可能 |
37,085円 ( 40,794円 ) | 在庫品1日目当日出荷可能 |
52,934円 ( 58,227円 ) | 6日目 |
32,571円 ( 35,828円 ) | 在庫品1日目当日出荷可能 |
51,497円 ( 56,647円 ) | 6日目 |
2,998円 ( 3,298円 ) | 6日目 |
1,278円 ( 1,406円 ) | 6日目 |
48,272円 ( 53,099円 ) | 6日目 |
38,206円 ( 42,027円 ) | 在庫品1日目当日出荷可能 |
153,019円137,717円 ( 151,489円 ) | 6日目 |
39,334円 ( 43,267円 ) | 在庫品1日目当日出荷可能 |
1,574円 ( 1,731円 ) | 6日目 |
37,079円 ( 40,787円 ) | 在庫品1日目当日出荷可能 |
54,586円 ( 60,045円 ) | 6日目 |
44,974円 ( 49,471円 ) | 在庫品1日目当日出荷可能 |
65,763円 ( 72,339円 ) | 6日目 |
39,334円 ( 43,267円 ) | 在庫品1日目当日出荷可能 |
72,457円 ( 79,703円 ) | 6日目 |
3,107円 ( 3,418円 ) | 3日目 |
1,987円 ( 2,186円 ) | 在庫品1日目当日出荷可能 |
72,457円 ( 79,703円 ) | 6日目 |
64,962円 ( 71,458円 ) | 在庫品1日目当日出荷可能 |
155,922円140,329円 ( 154,362円 ) | 6日目 |
55,112円 ( 60,623円 ) | 在庫品1日目当日出荷可能 |
2,263円 ( 2,489円 ) | 6日目 |
44,968円 ( 49,465円 ) | 4日目 |
50,422円 ( 55,464円 ) | 6日目 |
52,572円 ( 57,829円 ) | 6日目 |
85,218円76,696円 ( 84,366円 ) | 6日目 |
46,117円 ( 50,729円 ) | 6日目 |
71,923円 ( 79,115円 ) | 6日目 |
68,697円 ( 75,567円 ) | 6日目 |
66,382円 ( 73,020円 ) | 在庫品1日目当日出荷可能 |
214,372円192,934円 ( 212,227円 ) | 6日目 |
64,392円 ( 70,831円 ) | 在庫品1日目当日出荷可能 |
5,799円 ( 6,379円 ) | 在庫品1日目当日出荷可能 |
7,291円 ( 8,020円 ) | 6日目 |
1,494円 ( 1,643円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
増圧弁をコンパクトに接続可能、エアタンク VBATシリーズ。
【特長】
・タンク単体として使用可能
・第2種圧力容器非該当
・海外規格も一部対応可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
エアタンク VBATシリーズのレビュー
生産設備の改良に使用しています
4
4.02022/03/24
社内の生産設備のエアーコンプレッサーからエアー機器への配管系で、末端では圧力が安定しなくなります。その改良として圧力管理...もっと読む
2人が参考にしています。
エアー増圧に使用しています
3
3.02023/02/09
成形加工時のエアーを増圧するために購入しました。成形機に取り付けて使用をしており、調整含め動作にも問題ありませんし満足し...もっと読む
1人が参考にしています。
生産設備装置の部品として使用しています
5
5.02024/03/22
試作した生産設備装置の部品として使用しています。装置としては加工時に元圧(工場エアー圧)より高い圧力で使うので、この商品...もっと読む
0人が参考にしています。
工場エアーを増圧するのに使用しています
5
5.02023/12/06
工場エアーを増圧するのに使用しています。新しいゴム成形品を型から取り出すのにエアー圧0.8Mpaでの流量が必要となったの...もっと読む
0人が参考にしています。
チューブの製造に使用しています
5
5.02023/12/06
特殊な用途のチューブを製造するにあたり、実験用の設備として購入しました。選んだポイントは一般的なエアコンプレッサーで使用...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q増圧弁（VBA)の構造は？
A
増圧弁は、一次側圧力を最大で2倍（または4倍）まで増圧し、二次側に高い圧力を送り出す製品です。
増圧弁の構造は、シリンダを2つ有することで、2室の増圧室と2室の駆動室で構成されています。
増圧室は交互に2つのピストンで受けた入力圧力を、受圧面積比にほぼ比例した高い圧力に変換して、2次側に送り出します。
なお、排気は起動室のエアを排気するためです。
増圧弁の構造は、シリンダを2つ有することで、2室の増圧室と2室の駆動室で構成されています。
増圧室は交互に2つのピストンで受けた入力圧力を、受圧面積比にほぼ比例した高い圧力に変換して、2次側に送り出します。
なお、排気は起動室のエアを排気するためです。
QシリンダをVBA20Aで増圧して駆動させます。１次圧が0.4MPaのとき、２次側0.8MPaを確保できるか？
A
シリンダのストローク途中では、確保できません。シリンダがストロークエンドで止まってから、0.8MPaになります。
Q増圧弁VBA（旧型）とエアタンクVBATの組付品で、増圧弁を交換したい。現状型と旧型の互換性はあるのか？
A
増圧弁は現状型と旧型の互換性があります。接続用部品はそのまま使い、増圧弁のみ交換してください。
例：増圧弁VBA2100とエアタンクVBAT20Aの組合せから、増圧弁をVBA20Aに交換。VBA2100をはずすと、VBAT20A用の接続部品 “ブッシュAssy (Oリング付)” が残ります。これをそのまま残して、VBA20Aを載せてください。
※ 長期間使用した古いタンクは、内面が錆びて板厚が薄くなっている場合があります。板厚減少により強度が弱くなるので、内面状態の確認をお願いします。
例：増圧弁VBA2100とエアタンクVBAT20Aの組合せから、増圧弁をVBA20Aに交換。VBA2100をはずすと、VBAT20A用の接続部品 “ブッシュAssy (Oリング付)” が残ります。これをそのまま残して、VBA20Aを載せてください。
※ 長期間使用した古いタンクは、内面が錆びて板厚が薄くなっている場合があります。板厚減少により強度が弱くなるので、内面状態の確認をお願いします。
