増圧弁 VBAシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 391円～119,029円特別価格
- 税込単価
- 430円～130,932円特別価格
オールエアで電源不要・低発熱・簡単設置、増圧弁 VBAシリーズ。【特長】・ピス...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
商品情報
外形図

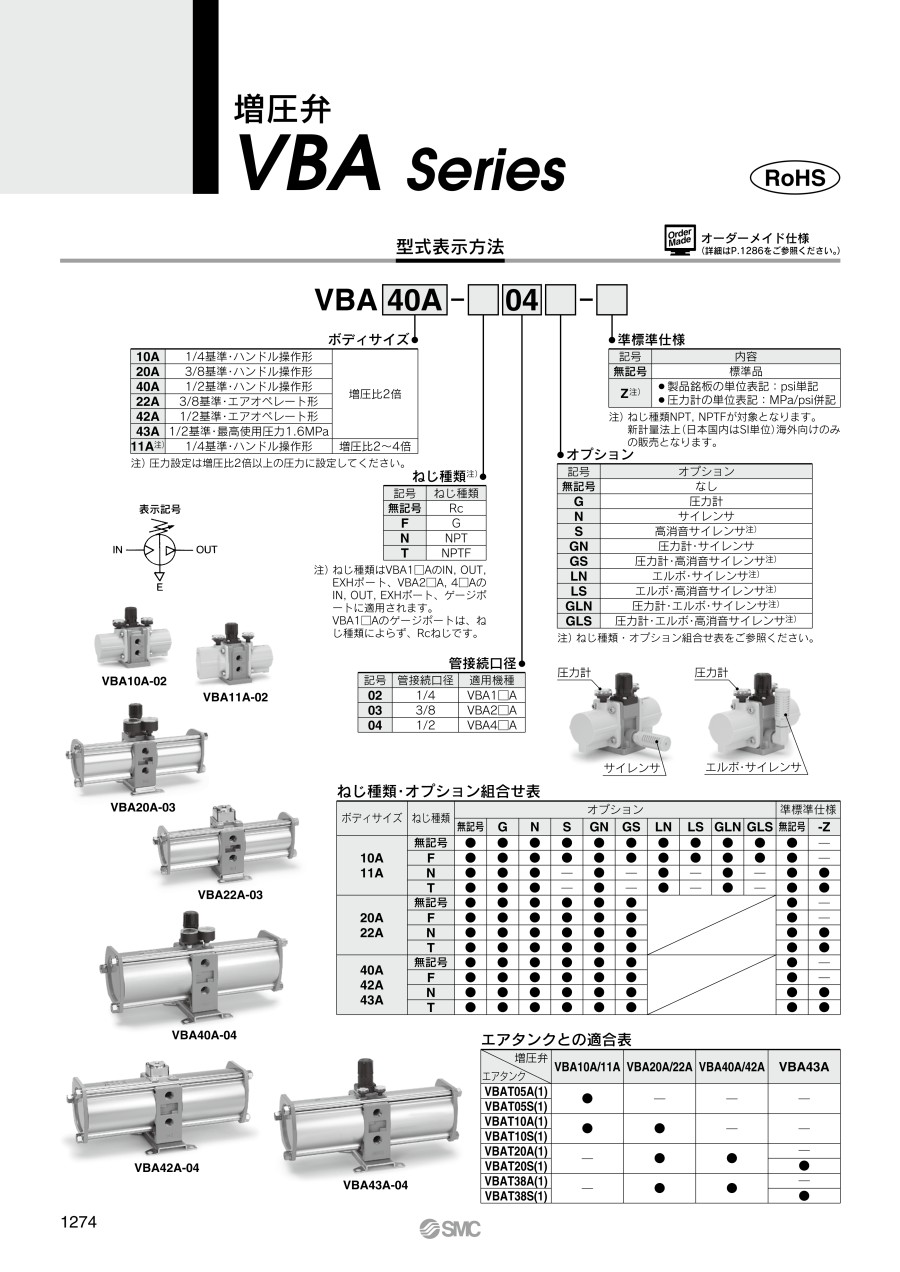

型式表示方法
規格表
ねじ種類・オプション組合せ表
| ボディサイズ | ねじ種類 | オプション | 準標準仕様 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 無記号 | G | N | S | GN | GS | LN | LS | GLN | GLS | 無記号 | -Z | ||
| 10A 11A | 無記号 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - |
| F | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | |
| N | ● | ● | ● | - | ● | - | ● | - | ● | - | ● | ● | |
| T | ● | ● | ● | - | ● | - | ● | - | ● | - | ● | ● | |
| 20A 22A | 無記号 | ● | ● | ● | ● | ● | ● | - | ● | - | |||
| F | ● | ● | ● | ● | ● | ● | ● | - | |||||
| N | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| T | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| 40A 42A 43A | 無記号 | ● | ● | ● | ● | ● | ● | - | ● | - | |||
| F | ● | ● | ● | ● | ● | ● | ● | - | |||||
| N | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| T | ● | ● | ● | ● | ● | ● | ● | ● | |||||
製品仕様
| 型番 | VBA10A-02 | VBA20A-03 | VBA40A-04 | VBA22A-03 | VBA42A-04 | VBA43A-04 | VBA11A-02 |
|---|---|---|---|---|---|---|---|
| 使用流体 | 圧縮空気 | ||||||
| 増圧比 | 2倍 | 2倍～4倍注4） | |||||
| 圧力調整機構 | リリーフ機能付 ハンドル操作タイプ注2 | エアオペレート形 | リリーフ機能付 ハンドル操作タイプ注2） | ||||
| 最大流量注3） L/min（ANR） | 230 | 1,000 | 1,900 | 1,000 | 1,900 | 1,600 | 70 |
| 設定圧力範囲 MPa | 0.2～2.0 | 0.2～1.0 | 0.2～1.0 | 0.2～1.6 | 0.4～2.0 | ||
| 供給圧力範囲 MPa | 0.1～1.0 | 0.1～0.9 | 0.1～1.0 | ||||
| 保証耐圧力 MPa | 3 | 1.5 | 2.4 | 3 | |||
| 接続口径 （IN, OUT, EXH 3箇所） Rc | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
| 圧力計接続口径 （IN, OUT 2箇所） Rc | 1/8 | ||||||
| タンク接続ポート（プラグ付）注5） | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
| 周囲温度および使用流体温度 ℃ | +2～+50（凍結しないこと） | ||||||
| 取付姿勢 | 水平 | ||||||
| 潤滑 | グリース（無給油） | ||||||
| 質量 kg | 0.84 | 3.9 | 8.6 | 3.9 | 8.6 | 8.6 | 0.89 |
注1）最低作動圧（0.1MPa）以上の空気供給能力を十分に確保してください。
注2）ハンドル設定圧に対してOUT圧が高い場合、ハンドル裏から余剰な圧力を逃がします。
注3）IN＝OUT＝0.5MPa時の流量です。使用条件により圧力は変化します。
注4）圧力設定は増圧比2倍以上の圧力に設定してください。
注5）タンク接続ポートはVBATとの接続以外の用途で使用することはできません。
構造図と交換部品
VBA10A 構造図
VBA11A 構造図
VBA20A/22A/40A/42A/43A 構造図
■交換部品/交換部品キット
下記の対応機種の型番で手配してください。
| 機種 | VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11A |
|---|---|---|---|---|---|---|---|
| 手配型番 | KT-VBA10A-1 | KT-VBA20A-1 | KT-VBA40A-1 | KT-VBA22A-1 | KT-VBA42A-1 | KT-VBA43A-1 | KT-VBA11A-20 |
キットの内容は（1）～（7）の部品とグリースパックのセット。
| 番号 | 部品名 | 機種 | ||||||
|---|---|---|---|---|---|---|---|---|
| VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11A | ||
| 個数 | ||||||||
| 1 | ピストンパッキン | 2 | 大2 小1 | 2 | 大小各1 | |||
| 2 | ガバナAss'y | 1 | ||||||
| 3 | チェックバルブ | 4 | 2 | |||||
| 4 | ガスケット | 2 | ||||||
| 5 | ロッドパッキン | 1 | ||||||
| 6 | 取付用ビス | - | 8 | 12 | 8 | 12 | - | |
| 7 | カバー c Ass'y | - | 1 | |||||
| - | グリースパック | 1 | 2 | 1 | 2 | 1 | ||
- ※ グリースパックは10gです。
- ※ メンテナンスを行う際は、必ずメンテナンス要領書をご参照ください。
- ※ 交換部品キットの詳細はメンテナンス要領書をご参照ください。
- ※ 圧力計につきましてはP.1011を参照してください。
注意・禁止事項
- VBA11A（増圧比4）は増圧比2倍以上の圧力に設定してください。増圧比2倍以下では動作不良を起こす場合があるため、増圧比2（VBA10、VBA20など）を使用してください。
- 増圧弁は空気を動力とする圧縮機なのでエア消費があります。エア消費量は出口側使用量の約1.2倍（増圧比2）約3.7倍、（増圧比4）です。このため、入り口側供給量は出口側使用量の約2.2倍です（増圧比2）、約4.7倍（増圧比4）の供給能力が必要です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
33,915円 ( 37,307円 ) | 19日目 |
34,897円 ( 38,387円 ) | 19日目 |
35,031円 ( 38,534円 ) | 19日目 |
34,543円 ( 37,997円 ) | 19日目 |
34,677円 ( 38,145円 ) | 19日目 |
34,544円 ( 37,998円 ) | 19日目 |
35,298円 ( 38,828円 ) | 19日目 |
36,280円 ( 39,908円 ) | 19日目 |
36,416円 ( 40,058円 ) | 19日目 |
35,926円 ( 39,519円 ) | 19日目 |
35,299円 ( 38,829円 ) | 19日目 |
66,044円 ( 72,648円 ) | 19日目 |
67,098円 ( 73,808円 ) | 19日目 |
67,096円 ( 73,806円 ) | 19日目 |
73,290円65,961円 ( 72,557円 ) | 19日目 |
70,242円 ( 77,266円 ) | 19日目 |
66,044円 ( 72,648円 ) | 19日目 |
71,869円 ( 79,056円 ) | 19日目 |
66,850円 ( 73,535円 ) | 19日目 |
94,394円 ( 103,833円 ) | 19日目 |
94,398円 ( 103,838円 ) | 19日目 |
94,399円 ( 103,839円 ) | 19日目 |
94,605円 ( 104,066円 ) | 19日目 |
94,604円 ( 104,064円 ) | 19日目 |
95,233円 ( 104,756円 ) | 19日目 |
102,663円92,396円 ( 101,636円 ) | 19日目 |
94,604円 ( 104,064円 ) | 19日目 |
95,233円 ( 104,756円 ) | 19日目 |
95,770円 ( 105,347円 ) | 19日目 |
119,029円107,126円 ( 117,839円 ) | 19日目 |
114,924円103,431円 ( 113,774円 ) | 19日目 |
118,848円 ( 130,733円 ) | 19日目 |
819円 ( 901円 ) | 6日目 |
3,877円 ( 4,265円 ) | 在庫品1日目当日出荷可能 |
3,260円 ( 3,586円 ) | 6日目 |
2,499円 ( 2,749円 ) | 19日目 |
1,669円 ( 1,836円 ) | 6日目 |
2,364円 ( 2,600円 ) | 6日目 |
848円 ( 933円 ) | 6日目 |
423円 ( 465円 ) | 在庫品1日目当日出荷可能 |
391円 ( 430円 ) | 在庫品1日目当日出荷可能 |
3,529円 ( 3,882円 ) | 19日目 |
1,517円 ( 1,669円 ) | 6日目 |
2,499円 ( 2,749円 ) | 6日目 |
7,132円 ( 7,845円 ) | 在庫品1日目当日出荷可能 |
4,192円 ( 4,611円 ) | 在庫品1日目当日出荷可能 |
7,906円 ( 8,697円 ) | 6日目 |
1,970円 ( 2,167円 ) | 6日目 |
1,988円 ( 2,187円 ) | 在庫品1日目当日出荷可能 |
1,549円 ( 1,704円 ) | 6日目 |
727円 ( 800円 ) | 在庫品1日目当日出荷可能 |
3,704円 ( 4,074円 ) | 19日目 |
2,010円 ( 2,211円 ) | 19日目 |
1,342円 ( 1,476円 ) | 6日目 |
2,364円 ( 2,600円 ) | 19日目 |
2,364円 ( 2,600円 ) | 19日目 |
4,913円 ( 5,404円 ) | 在庫品1日目当日出荷可能 |
8,389円 ( 9,228円 ) | 在庫品1日目当日出荷可能 |
2,614円 ( 2,875円 ) | 在庫品1日目当日出荷可能 |
2,618円 ( 2,880円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
オールエアで電源不要・低発熱・簡単設置、増圧弁 VBAシリーズ。
【特長】
・ピストン部フローティング構造
・切換弁の衝突部分にダンパ装着により金属音低減
・高消音サイレンサにより排気音低減
・INポートにメッシュフィルタ内蔵、異物混入による作動不良を防止
・導空管と本体チューブを一体構造にしており、排気膨張時の冷却による結露を緩和
・一般的な継手が使用でき圧力の遠隔監視などが可能
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応
・外形寸法は標準品と同一
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
増圧弁の構造は、シリンダを2つ有することで、2室の増圧室と2室の駆動室で構成されています。
増圧室は交互に2つのピストンで受けた入力圧力を、受圧面積比にほぼ比例した高い圧力に変換して、2次側に送り出します。
なお、排気は起動室のエアを排気するためです。
