未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報

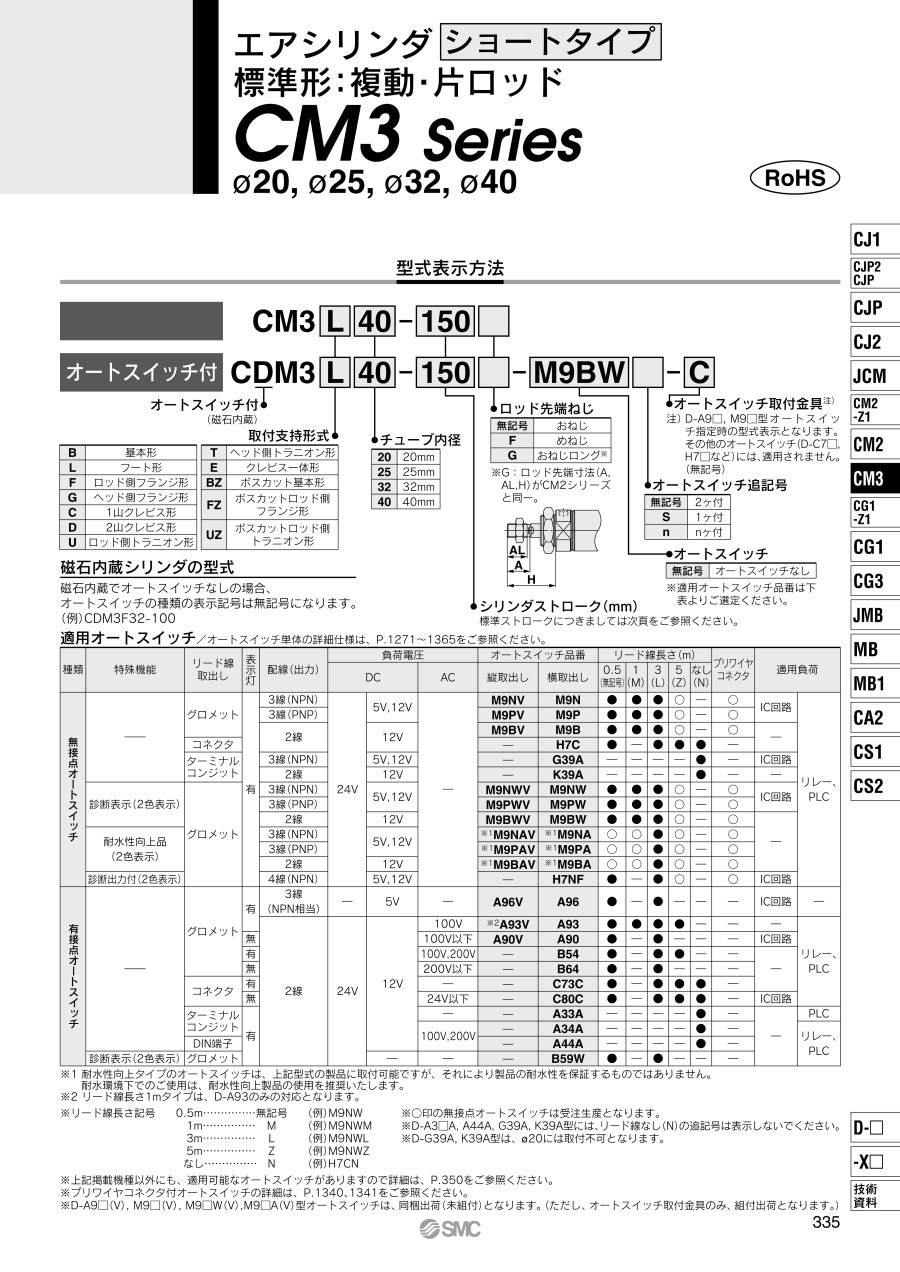

カタログ

商品情報

製品仕様

チューブ内径（mm）		20	25	32	40
形式		空気圧タイプ
作動方式		複動片ロッド
使用流体		空気
保証耐圧力		1.0MPa
最高使用圧力		0.7MPa
最低使用圧力		0.05MPa
周囲温度および使用流体温度		オートスイッチなし：-10～+70℃（凍結なきこと）オートスイッチ付：-10～+60℃（凍結なきこと）
給油		不要（無給油）
ストローク長さの許容差		0～+1.4mm
使用ピストン速度		50～750mm/s
クッション		ラバークッション
許容運動エネルギー	ロッド先端おねじ	0.2J	0.29J	0.46J	0.84J
許容運動エネルギー	ロッド先端めねじ	0.11J	0.18J	0.29J	0.52J

標準ストローク表

JIS記号
複動／片ロッド・ラバークッション

チューブ内径（mm）	標準ストローク（mm）
20	25, 50, 75, 100, 125, 150, 200, 250, 300
25
32
40

ボスカットタイプ

ヘッド側カバーの支持金具取付用ボスを除き全長を短くしたタイプ。
より省スペース化をはかることができる

単位：mm

φ20	φ25	φ32	φ40
-13	-13	-13	-16

全長寸法比較（対CM3□-□タイプ）

取付支持形式

ボスカット基本形（BZ）
ボスカットフランジ形（FZ）
ボスカットトラニオン形（UZ）

商品特長詳細

ロッド先端形状めねじ標準化標準型式内でおねじ、めねじの選択可能により使用用途を拡大。

標準型番内でおねじ、めねじの選択可能により使用用途を拡大。

一目で適正位置の確認が可能。調整時間の効率UPに。

1山クレビス、トラ二オン揺動受け金具取付可能
小型オートスイッチ取付可能
外部衝撃に強いチューブ

1山クレビス最大揺動角度202°　ロッド側トラニオンの場合

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

仕様

ポートねじの種類

取付支持形式

ロッド先端ねじ

最小発注数量

300	25	-10～60	磁石内蔵	M5x0.8	基本形	おねじ	1個
300	25	-10～60	磁石内蔵	M5x0.8	基本形	おねじロング / めねじ	1個
75	20	-10～60	磁石内蔵	M5x0.8	ボスカット基本形	おねじ	1個
75	20	-10～60	磁石内蔵	M5x0.8	ボスカット基本形	おねじロング / めねじ	1個
150	32	-10～60	磁石内蔵	Rc	ボスカット基本形	おねじ	1個
150	32	-10～60	磁石内蔵	Rc	ボスカット基本形	おねじロング / めねじ	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	19日目
- ( - )	19日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

詳細情報

基本情報

基本情報

標準形エアシリンダ（丸形）のエアシリンダショートタイプ。
【特長】
・ロッド先端形状めねじ標準化。
・オートスイッチ付（CDM3）。
・全長を短縮し最小化を実現！
・新構造でコンパクト化を実現！
・小型2色表示式、無接点オートスイッチ取付可能。
