SMC

エアシリンダ ロッド回り止め形 複動・片ロッド CM2Kシリーズ

エアシリンダ ロッド回り止め形 複動・片ロッド CM2Kシリーズ CDM2KB25-50Z-M9BWS
通常単価(税別)
10,567円
税込単価
11,624円
通常出荷日：在庫品1日目当日出荷可能

標準丸形のエアシリンダ。【特長】・オートスイッチ位置微調整が容易・1山クレビス、トラニオン用揺動受け金...

詳細を確認
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
詳細を確認

よく一緒に見られています

エアシリンダ 標準形 複動・片ロッド CG1シリーズ

SMC

エアシリンダ 標準形 複動・片ロッド CG1シリーズ
通常価格(税別)： 3,933円 (税込価格：4,326円)

通常出荷日：在庫品1日目

よく一緒に見られています

エアシリンダロッド回り止め形：複動・片ロッド／CM2Kシリーズ

SMC

エアシリンダロッド回り止め形：複動・片ロッド／CM2Kシリーズ
通常価格(税別)： 6,031円 (税込価格：6,634円)

通常出荷日：在庫品1日目

型番:

CDM2KB25-50Z-M9BWS
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

CDM2KB25-50Z-M9BWSの仕様・寸法情報

種類
一般型シリンダ
ストローク L(mm)
50
シリンダ内径 D(φ)
25
シリンダ作動方式
[複動] 複動
ロッド作動方式
片ロッド
本体形状
丸形
付加機能
標準 / ロッド回り止め機能付
環境・用途
標準
周囲温度(℃)
-10～60
使用圧力(MPa)
0.05～1.0
クッション
ラバークッション
仕様
磁石内蔵
ポートねじの種類
Rc
揺動受け金具
金具なし
ロッド先端形状適用
金具なし
取付支持形式
基本形（両側ボス付）
ロッド先端形状
ロッド先端おねじ
ジャバラ
なし
形式
空気圧タイプ
オートスイッチ
M9BW
リード線長さ(m)
0.5
スイッチ数
1ヶ付
ジャバラ付
-
スイッチ
-
リード線
-
ロッド先端ねじ形状
-

商品情報

製品仕様

製品仕様

シリンダチューブ内径（mm）2540
ロッド不回転精度±0.7°±0.5°
形式空気圧タイプ
作動方式複動片ロッド
使用流体空気
保証耐圧力1.5MPa
最高使用圧力1.0MPa
最低使用圧力0.05MPa
周囲温度および使用流体温度-10～+60℃（ただし凍結なきこと）
給油不要（無給油）
ストローク長さの許容差0～+1.4mm
使用ピストン速度50～500mm/s
クッションラバークッション、エアクッション
許容運動エネルギーラバークッションおねじ0.4J1.2J
エアクッション
（有効クッション長さmm）		おねじ0.78J
（11.0）		2.35J
（11.8）

標準ストローク表

表示記号 ラバークッション／エアクッション

表示記号
ラバークッション/エアクッション

チューブ内径
（mm）		標準ストローク
（mm）		最大製作可能ストローク
（mm）
25501,000
40

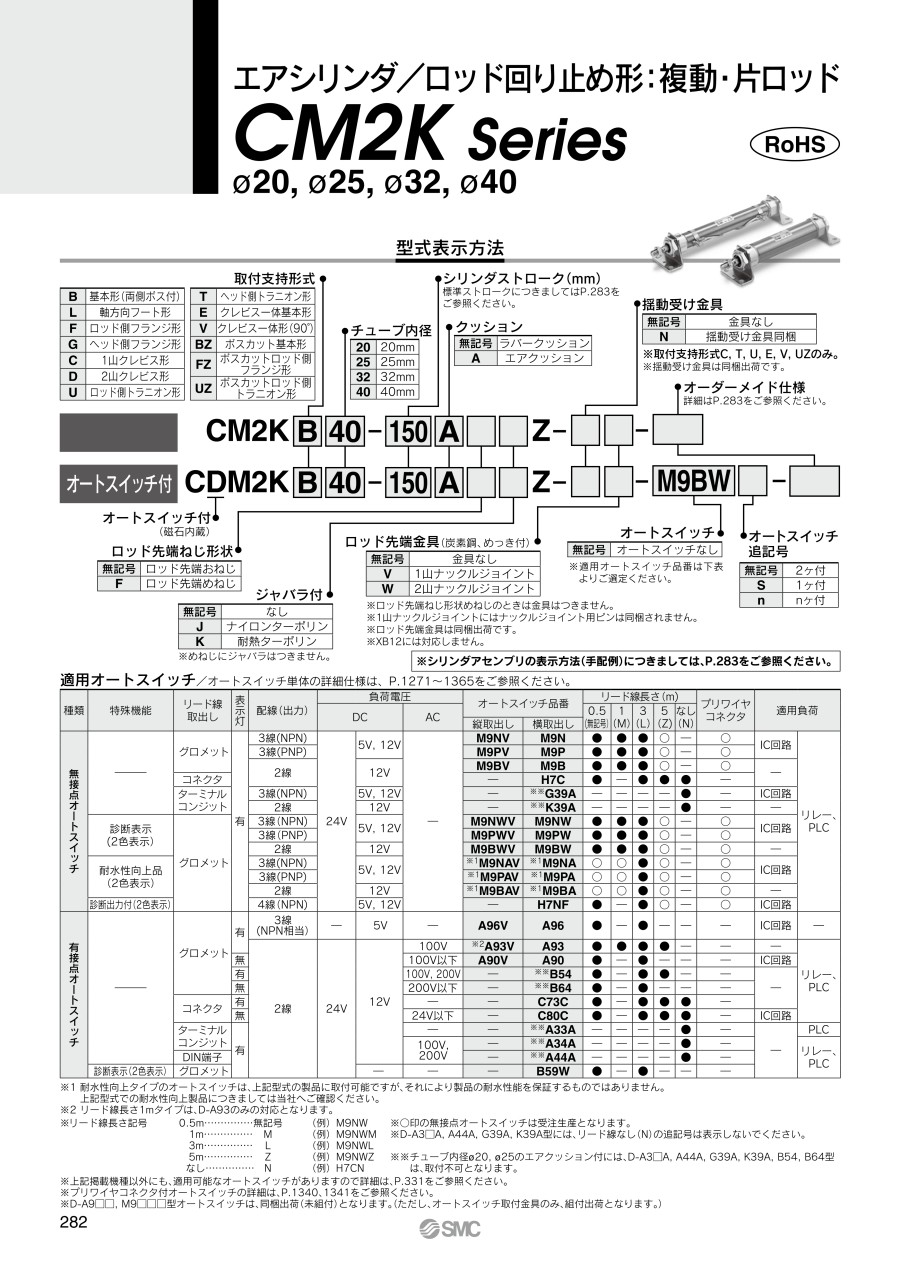

型式表示方法

オートスイッチ付型式表示方法

商品特長詳細

オートスイッチ位置微調整が容易

オートスイッチ付属ねじのみ緩めることでオートスイッチ位置の微調整が可能。 従来のオートスイッチ取付バンドを緩める調整方式に加え操作性が向上。

オートスイッチ付属ねじのみ緩めることでオートスイッチ位置の微調整が可能。
従来のオートスイッチ取付バンドを緩める調整方式に加え操作性が向上。

スイッチブラケット透明化によるインジケータランプ視認性向上。

スイッチブラケット透明化によるインジケータランプ視認性向上。

型番リスト

表示件数
  • 1
    • 型番
    CDM2KB25-50Z-M9BWS

    ストローク L

    (mm)

    シリンダ内径 D

    (φ)

    周囲温度

    (℃)

    クッション

    仕様

    揺動受け金具

    ロッド先端形状適用

    取付支持形式

    ロッド先端形状

    ジャバラ

    オートスイッチ

    リード線長さ

    (m)

    スイッチ数

    ジャバラ付

    スイッチ

    リード線

    ロッド先端ねじ形状

    		最小発注数量
    50
    25
    -10～60
    ラバークッション
    磁石内蔵
    金具なし
    金具なし
    基本形（両側ボス付）
    ロッド先端おねじ
    なし
    M9BW
    0.5
    1ヶ付
    -
    -
    -
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    10,567円
    ( 11,624円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    標準丸形のエアシリンダ。
    【特長】
    ・オートスイッチ位置微調整が容易
    ・1山クレビス、トラニオン用揺動受け金具設定
    ・ロッド先端金具、揺動受け金具付の品番を設定しました
    ・オートスイッチ付（CDM2K）
    ・六角形のロッドによりロッドが回転しないタイプ
    ・無給油で使用可能
    ・高い不回転精度

    ご注意

    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは　こちら　から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は　こちら　から、お見積/ご注文下さい。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    エアシリンダ ロッド回り止め形 複動・片ロッド CM2Kシリーズの型番CDM2KB25-50Z-M9BWSのページです。 型番CDM2KB25-50Z-M9BWSに関する仕様情報を記載しております。
    エアシリンダ ロッド回り止め形 複動・片ロッド CM2Kシリーズのレビュー
    4平均満足度：4.01件のレビュー
    機械
    4
    満足度：4.02020/11/23
    小径でストロークが長いシリンダーでロッドが回り止め形のものが必要だったのでこちらのシリンダーを採用しました。いい商品だと...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q旧型CM2/CDM2シリーズの、現行品への置換えについて知りたい。
    A
    旧型CM2シリーズ（ロッドカバーにSMCの商標印字なし）は、2013年9月に生産終了しました。
    現行品はCM2-Zシリーズになります。
    ・標準形のφ32とφ40のロッドパッキンについては、新旧パッキンの取付け互換はありません。
    ・新旧CM2シリーズの取付け寸法は同じで、互換性があります。
    Q「CM2-Zシリーズ」カタログの［ストローク表］にある、標準ストローク以外のストローク長さの製作は可能ですか？
    たとえば、ストロークが320mmは可能ですか？
    A
    可能です。標準ストローク以外でも１mm単位での製作が可能です（スペーサは使用しません）。
    ただし、CM2シリーズの仕様として、「ストローク長さの許容差」がストロークに対して0～+1.4mmあります。
    標準ストロークより長いストロークのシリンダを選定の場合は、製作は可能ですが座屈保証外となります。
    お客様にてガイド設置などの対策をお願いします。
