エアシリンダ 標準形 複動・片ロッド CM2シリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
JIS記号
複動／片ロッド、エアクッション
| シリンダチューブ内径（mm） | 20 | 25 | 32 | 40 | ||
|---|---|---|---|---|---|---|
| 形式 | 空気圧タイプ | |||||
| 作動方式 | 複動片ロッド | |||||
| 使用流体 | 空気 | |||||
| 保証耐圧力 | 1.5MPa | |||||
| 最高使用圧力 | 1.0MPa | |||||
| 最低使用圧力 | 0.05MPa | |||||
| 周囲温度および使用流体温度 | オートスイッチなし：-10℃～70℃（凍結なきこと） オートスイッチ付：-10℃～60℃（凍結なきこと） | |||||
| 給油 | 不要（無給油） | |||||
| ストローク長さの許容差 | 0～+1.4mm | |||||
| 使用ピストン速度 | 50～750mm/s | |||||
| クッション | ラバークッション、エアクッション | |||||
| 許容運動エネルギー | ラバークッション | おねじ | 0.27J | 0.4J | 0.65J | 1.2J |
| めねじ | 0.11J | 0.18J | 0.29J | 0.52J | ||
| エアクッション （有効クッション長さmm） | おねじ | 0.54J （11.0） | 0.78J （11.0） | 1.27J （11.0） | 2.35J （11.8） | |
| めねじ | 0.11J | 0.18J | 0.29J | 0.52J | ||
※許容運動エネルギーを超えないようご使用ください。
質量表
| チューブ内径（mm） | 20 | 25 | 32 | 40 | |
|---|---|---|---|---|---|
| 基準質量 | 基本形 | 0.14 | 0.21 | 0.28 | 0.56 |
| 軸方向フート形 | 0.29 | 0.37 | 0.44 | 0.83 | |
| フランジ形 | 0.20 | 0.30 | 0.37 | 0.68 | |
| クレビス一体形 | 0.12 | 0.19 | 0.27 | 0.52 | |
| 1山クレビス形 | 0.18 | 0.25 | 0.32 | 0.65 | |
| 2山クレビス形 | 0.19 | 0.27 | 0.33 | 0.69 | |
| トラニオン形 | 0.18 | 0.28 | 0.34 | 0.66 | |
| ボスカット基本形 | 0.13 | 0.19 | 0.26 | 0.53 | |
| ボスカットフランジ形 | 0.19 | 0.28 | 0.35 | 0.65 | |
| ボスカットトラニオン形 | 0.17 | 0.26 | 0.32 | 0.63 | |
| 50ストローク当りの割増質量 | 0.04 | 0.06 | 0.08 | 0.13 | |
| ロッド先端めねじ減分 | -0.01 | -0.02 | -0.02 | -0.04 | |
| オプション金具 | クレビス受け（ピン付） | 0.07 | 0.07 | 0.14 | 0.14 |
| 1山ナックルジョイント | 0.06 | 0.06 | 0.06 | 0.23 | |
| 2山ナックルジョイント（ピン付） | 0.07 | 0.07 | 0.07 | 0.20 | |
| 揺動受け金具 | 0.06 | 0.06 | 0.06 | 0.06 | |
| 揺動受け金具用ピン | 0.02 | 0.02 | 0.02 | 0.03 | |
（単位：kg）
計算方法
例：CM2L32-100Z（0.44+0.08×100/50=0.60kg）
- 基準質量：0.44（フート形ø32（直径32mm））
- 割増質量：0.08/50ストローク
- シリンダストローク：100ストローク
使用例
オプション：シリンダアセンブリの表示方法（手配例）

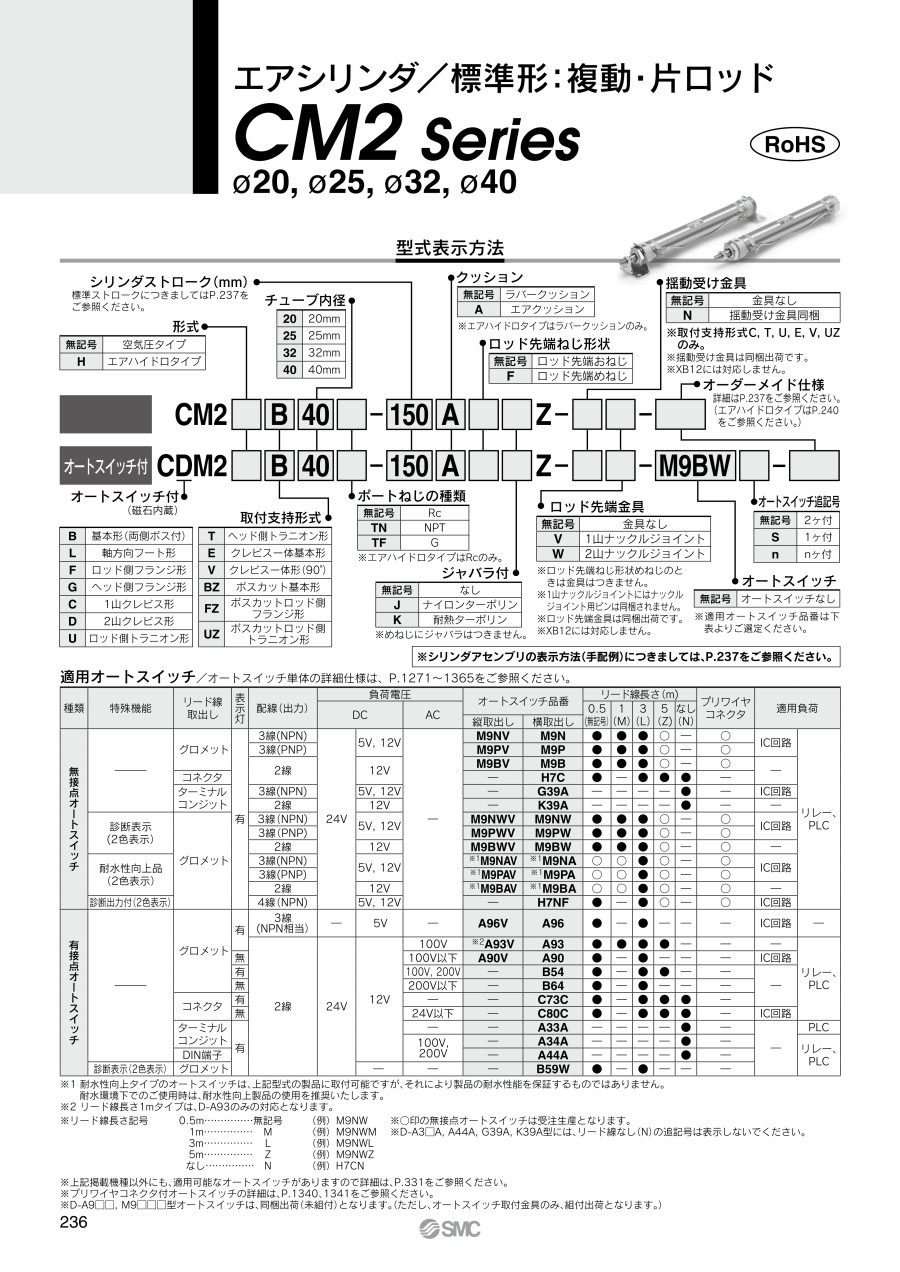

シリンダ型式：CDM2C20-50Z-NV-M9BW
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
詳細情報
基本情報
ロッド先端形状めねじを標準化したエアシリンダ。
【特長】
・使用用途に合ったロッド先端形状が選択可能
・豊富な取付支持金具
・オートスイッチ位置微調整が容易
・スイッチブラケット透明化によるインジケータランプ視認性向上
・1山クレビス、トラニオン用揺動受け金具設定
・ボスカットタイプによる全長短縮
・耐水性小型オートスイッチ追加設定
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
現行品はCM2-Zシリーズになります。
・標準形のφ32とφ40のロッドパッキンについては、新旧パッキンの取付け互換はありません。
・新旧CM2シリーズの取付け寸法は同じで、互換性があります。
たとえば、ストロークが320mmは可能ですか？
ただし、CM2シリーズの仕様として、「ストローク長さの許容差」がストロークに対して0～+1.4mmあります。
標準ストロークより長いストロークのシリンダを選定の場合は、製作は可能ですが座屈保証外となります。
お客様にてガイド設置などの対策をお願いします。
