回り止め倍力シリンダ MGZシリーズ

回り止め倍力シリンダ MGZシリーズ
通常単価(税別)
18,332円～27,488円
税込単価
20,165円～30,237円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

薄形シリンダ ロッド回り止め形 複動・片ロッド CQ2Kシリーズ

SMC

薄形シリンダ ロッド回り止め形 複動・片ロッド CQ2Kシリーズ
3.7
通常価格(税別)： 3,429円 (税込価格：3,772円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エアシリンダ 標準形 複動・片ロッド CG1シリーズ

SMC

エアシリンダ 標準形 複動・片ロッド CG1シリーズ
4.5
通常価格(税別)： 3,933円 (税込価格：4,326円)

通常出荷日：在庫品1日目

押出し方向出力2倍の回り止め倍力シリンダ。【特長】・独自の構造により、押出し方...

詳細情報を確認する

ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • オートスイッチの詳細につきましては、カタログp630～p631をご参照下さい。
  • オートスイッチなしの場合、周囲温度および使用流体温度は-10～70℃となります。（ただし凍結なきこと）
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
    CADデータは、一部の型番には対応しておりません。
未確定：候補が4型番あります。
数量：

商品情報

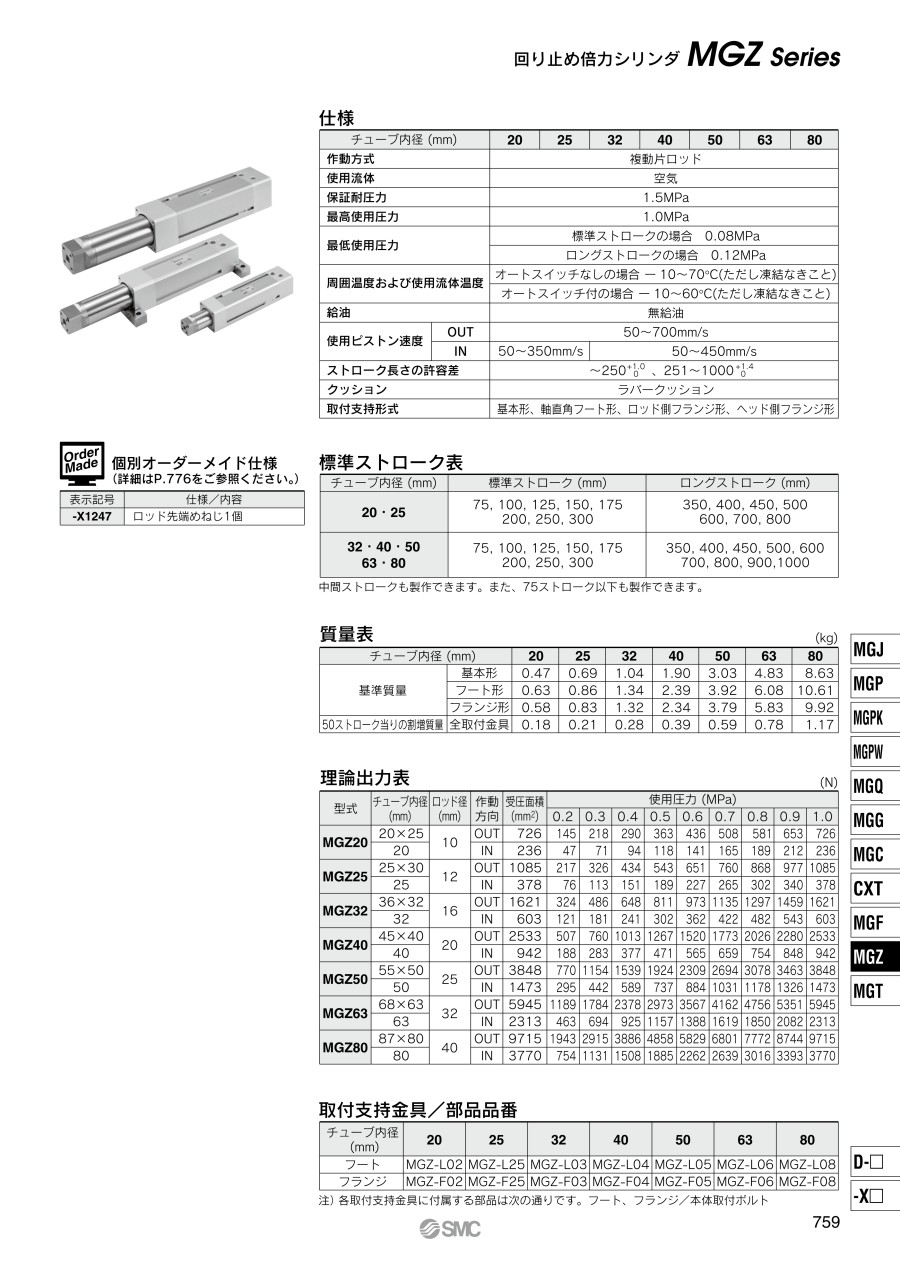

製品仕様

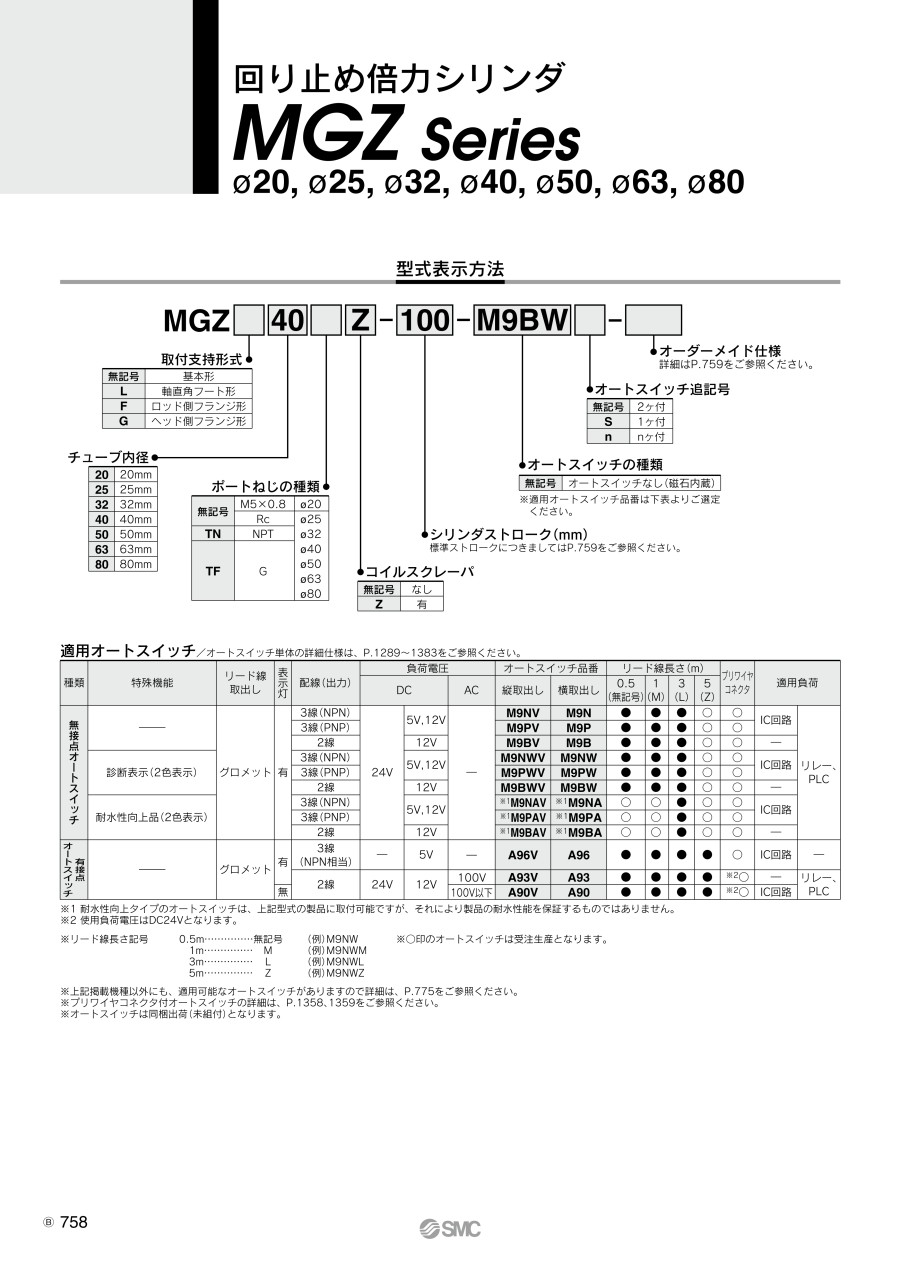

型式表示方法

型式表示方法

バリエーション

名称型番チューブ内径
（mm）		エンドロックコイルスクレーパ取付支持金具
軸直角フート形ロッド側フランジ形ヘッド側フランジ形2山クレビス
回り止め倍力シリンダMGZ20、25、32、40、50、63、80注）●●●●●-

注）φ20、φ25、φ32、φ80（チューブ内径20、25、32、80mm）は除く。

製品仕様

チューブ内径 (mm)20253240506380
作動方式複動片ロッド
使用流体空気
保証耐圧力1.5MPa
最高使用圧力1.0MPa
最低使用圧力標準ストロークの場合 0.08MPa
ロングストロークの場合 0.12MPa
周囲温度および使用流体温度オートスイッチなしの場合 -10～+70℃（ただし凍結なきこと）
オートスイッチ付の場合 -10～+60℃（ただし凍結なきこと）
給油無給油
使用ピストン速度OUT50～700mm/s
IN50～350mm/s50～450mm/s
ストローク長さの許容差-250（0～+1.0）、251～1,000（0～+1.4）
クッションラバークッション
取付支持形式基本形、軸直角フート形、ロッド側フランジ形、ヘッド側フランジ形

標準ストローク表

チューブ内径 （mm）標準ストローク （mm）ロングストローク （mm）
20・2575、100、125、150、175、200、250、300350、400、450、500、600、700、800
32・40・50・63・8075、100、125、150、175、200、250、300350、400、450、500、600、700、800、900、1,000

質量表

単位：kg

チューブ内径 （mm）20253240506380
基準質量基本形0.470.691.041.903.034.838.63
フート形0.630.861.342.393.926.0810.61
フランジ形0.580.831.322.343.795.839.92
50ストローク当りの割増質量全取付金具0.180.210.280.390.590.781.17

理論出力表

単位：N

型番チューブ内径
（mm）		ロッド径
（mm）		作動方向受圧面積
（mm2）		使用圧力（MPa）
0.20.30.40.50.60.70.80.91.0
MGZ2020×2510OUT726145218290363436508581653726
20IN236477194118141165189212236
MGZ2525×3012OUT1,0852173264345436517608689771,085
25IN37876113151189227265302340378
MGZ3236×3216OUT1,6213244866488119731,1351,2971,4591,621
32IN603121181241302362422482543603
MGZ4045×4020OUT2,5335077601,0131,2671,5201,7732,0262,2802,533
40IN942188283377471565659754848942
MGZ5055×5025OUT3,8487701,1541,5391,9242,3092,6943,0783,4633,848
50IN1,4732954425897378841,0311,1781,3261,473
MGZ6368×6332OUT5,9451,1891,7842,3782,9733,5674,1624,7565,3515,945
63IN2,3134636949251,1571,3881,6191,8502,0822,313
MGZ8087×8040OUT9,7151,9432,9153,8864,8585,8296,8017,7728,7449,715
80IN3,7707541,1311,5081,8852,2622,6393,0163,3933,770

商品特長詳細

押出し方向出力2倍

独自の構造により、押出し方向の受圧面積2倍を達成。リフトアップやプレス作業に適したエアシリンダ。

独自の構造により、押出し方向の受圧面積2倍を達成。リフトアップやプレス作業に適したエアシリンダ。

回り止めガイド不要

シリンダ外角寸法の80%前後にもおよぶ大径チューブロッド＋すべり軸受を採用。さらに、すべりキーによる回り止め構造を内蔵しているため負荷の直接取付が可能。

シリンダ外角寸法の80%前後にもおよぶ大径チューブロッド＋すべり軸受を採用。
さらに、すべりキーによる回り止め構造を内蔵しているため負荷の直接取付が可能。

チェック弁付レギュレータ不要

リフトアップ回路で必要なチェック弁付レギュレータが不要。

リフトアップ回路で必要なチェック弁付レギュレータが不要。

高強度・省スペース

耐モーメント強度はガイド付シリンダ（シリンダ＋ガイドシャフト2本）と同等。 しかも、取付専有断面積は約40%縮小可能。

耐モーメント強度はガイド付シリンダ（シリンダ＋ガイドシャフト2本）と同等。
しかも、取付専有断面積は約40%縮小可能。

取付精度が向上

ワークの取付面に位置決め穴を設けたため芯出しが容易。

ワークの取付面に位置決め穴を設けたため芯出しが容易。

型番リスト

表示件数
  • 1
    • 型番
    MGZ20-75
    MGZ40TF-75
    MGZ40TF-100
    MGZ50TF-75

    ストローク L

    (mm)

    シリンダ内径 D

    (φ)

    周囲温度

    (℃)

    使用圧力

    (MPa)

    仕様

    ポートねじの種類

    取付支持形式

    オプション

    		最小発注数量
    75
    20
    -10～70
    0.08～1
    コイルスクレーパなし
    M5×0.8
    基本形
    標準品（オプションなし）
    1個
    75
    40
    -10～70
    0.08～1
    コイルスクレーパなし
    G
    基本形
    標準品（オプションなし）
    1個
    100
    40
    -10～70
    0.08～1
    コイルスクレーパなし
    G
    基本形
    標準品（オプションなし）
    1個
    75
    50
    -10～70
    0.08～1
    コイルスクレーパなし
    G
    基本形
    標準品（オプションなし）
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    18,332円
    ( 20,165円 )
    6日目
    23,000円
    ( 25,300円 )
    19日目
    24,030円
    ( 26,433円 )
    19日目
    27,488円
    ( 30,237円 )
    19日目
  • 1

    • 詳細情報

    基本情報

    押出し方向出力2倍の回り止め倍力シリンダ。
    【特長】
    ・独自の構造により、押出し方向の受圧面積2倍を達成。
    ・すべりキーによる回り止め構造を内蔵しているため、負荷の直接取付が可能。
    ・コイルスクレーパ付
    【用途】
    ・リフトアップやプレス作業

    ご注意

    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは こちら から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は こちら から、お見積/ご注文下さい。
    • オートスイッチの詳細につきましては、カタログp630～p631をご参照下さい。
    • オートスイッチなしの場合、周囲温度および使用流体温度は-10～70℃となります。（ただし凍結なきこと）
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
      CADデータは、一部の型番には対応しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
