ガイド付シリンダ エンドロックタイプ MGGシリーズ

ガイド付シリンダ エンドロックタイプ MGGシリーズ MGGLB50-450-HL-M9BL4-C
通常単価(税別)
126,510円
税込単価
139,161円
通常出荷日：19日目

基本シリンダとガイドロッドをコンパクトに一体化したシリンダ。【特長】・耐横荷重、高精度回り止めを実現し...

詳細を確認
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • オートスイッチの詳細につきましては、カタログp566～p570をご参照下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
詳細を確認

よく一緒に見られています

エアシリンダ 標準形 複動・片ロッド CG1シリーズ

SMC

エアシリンダ 標準形 複動・片ロッド CG1シリーズ
通常価格(税別)： 3,933円 (税込価格：4,326円)

通常出荷日：在庫品1日目

よく一緒に見られています

ガイド付薄形シリンダ MGPシリーズ

SMC

ガイド付薄形シリンダ MGPシリーズ
通常価格(税別)： 13,126円 (税込価格：14,439円)

通常出荷日：在庫品1日目

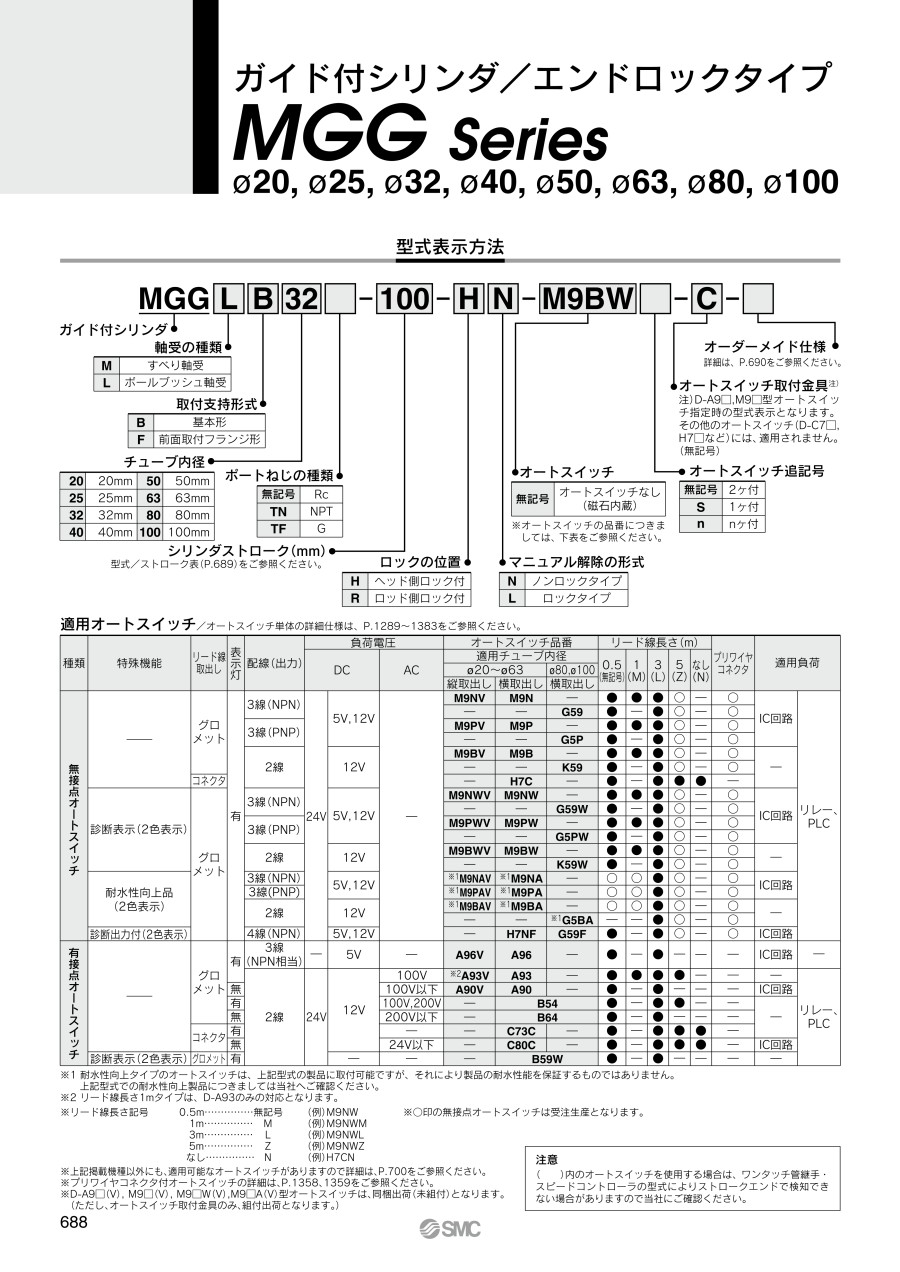

型番:

MGGLB50-450-HL-M9BL4-C
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

MGGLB50-450-HL-M9BL4-Cの仕様・寸法情報

種類
ガイド付シリンダ
ストローク L(mm)
450
シリンダ内径 D(φ)
50
シリンダ作動方式
[複動] 複動
ロッド作動方式
片ロッド
本体形状
ガイド付
付加機能
標準 / 落下防止機能付 / ロッド回り止め機能付
環境・用途
標準
周囲温度(℃)
-10～60
エンドロック
[あり] あり
使用圧力(MPa)
0.15～1.0
クッション
基本シリンダ：ラバークッション/ガイド部：ショックアブソーバー内蔵（2ヶ）
ポートねじの種類
Rc
ロック位置
ヘッド側ロック付
取付支持形式
基本形
軸受の種類
ボールブッシュ軸受
マニュアル解除の形式
ロックタイプ
オートスイッチ
M9B
リード線長さ(m)
3
スイッチ数
4
オートスイッチ取付金具
あり
マニュアル解除の形式
-

商品情報

製品仕様

ガイド付シリンダ／エンドロックタイプ MGGの画像
表示記号 ラバークッション

表示記号
ラバークッション

型番/ストローク表

型番（軸受の種類）チューブ内径（mm）ロングストローク（mm）

MGGL（ボールブッシュ軸受）		50450

製品仕様

型番MGG□□50
基本シリンダCDBG1BN（チューブ内径）（ポートねじの種類）-（ストローク）-（ロック位置）（マニュアル形式）-（オートスイッチ）-XC70
チューブ内径（mm）50
作動方式複動
使用流体空気
保証耐圧力1.5MPa
最高使用圧力1.0MPa
最低使用圧力0.15MPa（水平・無負荷の場合）
周囲温度および使用流体温度-10～+60℃
使用ピストン速度50～1,000mm/s
クッション基本シリンダラバークッション
ガイド部ショックアブソーバ内蔵（2ヶ）
ストロークアジャスタ可能範囲（片側）
〈アジャストボルト内蔵（2ヶ）〉		0～-15mm
基本シリンダの給油無給油
ストローク長さの許容差+0.2～+1.9mm
不回転精度※ボールブッシュ軸受±0.04°
配管接続口径（Rc）1/4

※シリンダ引込み時（初期値）、無負荷時およびガイドロッドのたわみを除いた状態での不回転精度は表の値以下が目安となります。

理論出力表

外形図（OUT、IN）

単位：N

チューブ内径
（mm）		ロッド径
（mm）		作動方向受圧面積
（mm2）		使用圧力 MPa
0.20.30.40.50.60.70.80.91.0
5020OUT1,9603925887849801,1801,3701,5701,7601,960
IN1,6503304956608259901,1601,3201,4901,650

※理論出力（N）=圧力（MPa）×受圧面積（mm2）となります。

型番リスト

表示件数
  • 1
    • 型番
    MGGLB50-450-HL-M9BL4-C

    ストローク L

    (mm)

    シリンダ内径 D

    (φ)

    ポートねじの種類

    ロック位置

    取付支持形式

    軸受の種類

    マニュアル解除の形式

    オートスイッチ

    リード線長さ

    (m)

    スイッチ数

    オートスイッチ取付金具

    マニュアル解除の形式

    		最小発注数量
    450
    50
    Rc
    ヘッド側ロック付
    基本形
    ボールブッシュ軸受
    ロックタイプ
    M9B
    3
    4
    あり
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    126,510円
    ( 139,161円 )
    19日目
  • 1

    • 詳細情報

    基本情報

    基本シリンダとガイドロッドをコンパクトに一体化したシリンダ。
    【特長】
    ・耐横荷重、高精度回り止めを実現した直線移動ユニット
    ・空気源を切ってもシリンダ原位置を保持
    ・ストロークエンドの位置でエアが排気されるとロックがかかり、可動部を保持します

    ご注意

    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは こちら から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は こちら から、お見積/ご注文下さい。
    • オートスイッチの詳細につきましては、カタログp566～p570をご参照下さい。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ガイド付シリンダ エンドロックタイプ MGGシリーズの型番MGGLB50-450-HL-M9BL4-Cのページです。 型番MGGLB50-450-HL-M9BL4-Cに関する仕様情報を記載しております。
    ガイド付シリンダ エンドロックタイプ MGGシリーズのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qガイド付シリンダ：MGGシリーズのエンドロックタイプで、ロッド側ロックとヘッド側ロックの違いを教えてください。
    また、エンドロックの原理を教えて下さい。
    A
    ロッド側ロックは、ピストンロッドが出た状態でロックがかかります(後退方向のロックです）。
    ヘッド側ロックは、ピストンロッドが引き込んだ状態でロックがかかります（前進方向のロックです）。
    Qガイド付シリンダ：MGG/MGCシリーズのパッキンを交換したい。
    A
    パッキンセットを用意しています。
    パッキンセットにはグリースパック（10ｇ）が付属されます。ボアサイズΦ50以上のパッキン交換は、ロッドカバー締付トルクが大きく分解できないため、修理依頼かシリンダ交換をお願いします。
    2014年9月より、MGG/MGCシリーズの基本シリンダが新型CG１シリーズに変更されました。
    新旧CG1のパッキンセット品番が異なりますので、資料を参考にパッキンセットを手配してください。
