SMC

ガイド付シリンダ MGGシリーズ

カタログ |

通常単価(税別): 33,899円～99,910円

税込単価: 37,289円～109,901円

通常出荷日：6日目～19日目

基本シリンダとガイドロッドをコンパクトに一体化したました。【特長】・耐横荷重、高精度回り止めを実現した...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
オートスイッチの詳細につきましては、カタログp566～p570をご参照下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

詳細を確認

よく一緒に見られています

SMC

ガイド付薄形シリンダ MGPシリーズ

通常価格(税別)： 13,126円 (税込価格：14,439円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

ガイド付シリンダ MGGシリーズ耐水性向上タイプ/銅系・フッ素系不可仕様タイプ

通常価格(税別)： 39,374円 (税込価格：43,311円)

通常出荷日：18 日目～

未確定：候補が56型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

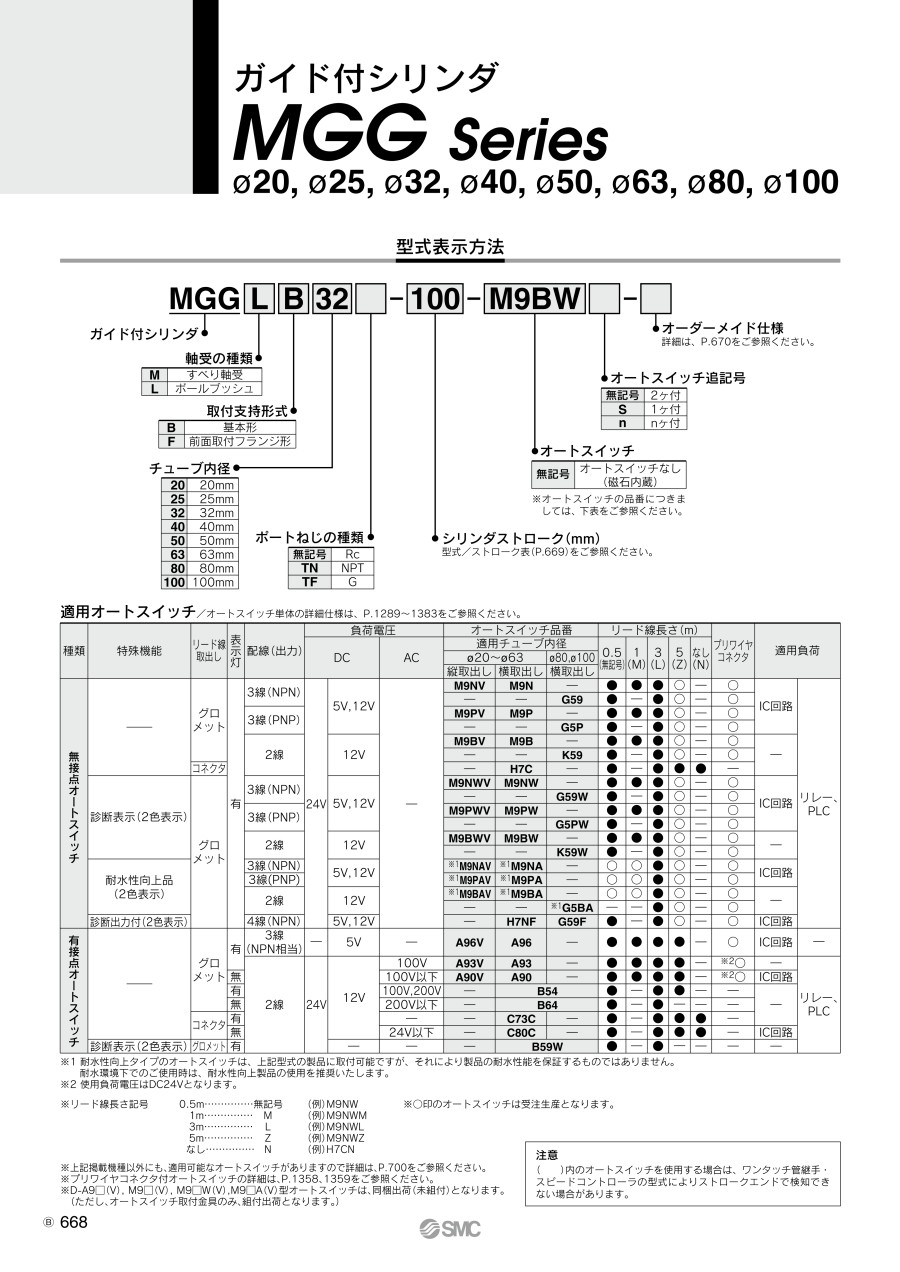

カタログ

商品情報

外形図

基本形／MGG□B φ20～φ50

チューブ内径（mm）	ストローク範囲（mm）	A	AA	AB	AC	AD	AE	AF	AL	AP	B	C	D	E	F	G	H	I	J	K	L	M	N
20	75, 100, 125, 150, 200	90	11	11	7.5	75	30	M5×0.8 深さ10	6	25	108	15	60	92	5.5	9.5 深さ6	M8×1.25 深さ14	30	55	60	80	25	45
25	75, 100 125, 150 200, 250 300	100	14	13	7.5	85	30	M6×1 深さ12	6	30	130	17.5	65	113	6.6	11 深さ8	M10×1.5 深さ18	35	65	70	100	35	54
32		120	14	16	10	100	35	M6×1 深さ12	6	35	135	20	80	118	6.6	11 深さ8	M10×1.5 深さ18	40	73	80	106	35	60
40		140	17	19	10	120	40	M8×1.25 深さ16	9	45	170	20	100	150	9	14 深さ10	M12×1.75 深さ21	50	93	95	134	50	75
50		170	23	21	10	150	45	M10×1.5 深さ20	9	50	194	25	120	170	11	17 深さ12	M14×2 深さ25	55	103	115	152	56	90

チューブ内径（mm）	O	Rc, NPTポートの場合		Gポートの場合		R	S	T	U	V	W	X	Y	Z
チューブ内径（mm）	O	P	Q	P	Q	R	S	T	U	V	W	X	Y	Z
20	M6×1深さ9	1/8	12	M5×0.8	12	12	26	12	82	48	40	39	71	157
25	M6×1深さ13	1/8	12	M5×0.8	12.5	12	31	13	100	57	46	46	71	175
32	M6×1深さ13	1/8	12	1/8	10.5	12	38	16	114	65	52	46	73	201
40	M8×1.25深さ16	1/8	13	1/8	13	12	47	20	138	84	62	56	80	238
50	M10×1.5深さ21	1/4	14	1/4	14	14	58	25	164	94	75	67	92	285

ブラケット取付ストローク

ロングストロークの場合

チューブ内径（mm）	ブラケット取付ストローク
チューブ内径（mm）	ブラケット取付ストローク
20	100st以上
25	125st以上
32	150st以上
40	200st以上
50	250st以上

チューブ内径（mm）	ストローク範囲（mm）	Rc, NPTポートの場合	Gポートの場合	Y
チューブ内径（mm）	ストローク範囲（mm）	R	R	Y
20	250～300	14	14	79
32	350～400	14	12.5	81
40	350～800	15	12	89
50	350～400	16	16	104

製品仕様

型式		MGG□□20	MGG□□25	MGG□□32	MGG□□40	MGG□□50
基本シリンダ		CDG1ZN チューブ内径ポートねじの種類 — ストローク Z — オートスイッチ
チューブ内径（mm）		20	25	32	40	50
作動方式		複動
使用流体		空気
保証耐圧力		1.5MPa
最高使用圧力		1.0MPa
最低使用圧力		0.15MPa（水平・無負荷の場合）
周囲温度および使用流体温度		-10～60℃
使用ピストン速度		50～1000mm/s
クッション	基本シリンダ	ラバークッション
クッション	ガイド部	ショックアブソーバ内蔵（2ヶ）
ストロークアジャスタ可能範囲（片側）〈アジャストボルト内蔵（2ヶ）〉		0～-10mm	0～-15mm
基本シリンダの給油		無給油
ストローク長さの許容差		^+1.9_+0.2mm（1000st以下）、^+2.3_+0.2mm（1001st以上）
不回転精度^※	すべり軸受	±0.07°	±0.06°	±0.06°	±0.05°	±0.04°
不回転精度^※	ボールブッシュ	±0.06°	±0.05°	±0.04°	±0.04°	±0.04°
配管接続口径（Rc, NPT, G）		1/8				1/4

※シリンダ引込み時（初期値）、無負荷時およびガイドロッドのたわみを除いた状態での不回転精度は表の値以下が目安となります。

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

軸受の種類

オートスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量

75	20	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
100	20	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
125	20	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
150	20	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
200	20	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
250	20	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
300	20	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
100	25	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
125	25	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
150	25	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
200	25	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
250	25	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
75	32	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
100	32	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
150	32	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
200	32	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
300	32	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
400	32	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
75	40	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
100	40	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
125	40	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
150	40	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
200	40	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
250	40	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
300	40	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
800	40	ボールブッシュ	M9BW	1	2ヶ	1個
75	50	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
100	50	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
150	50	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
200	50	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
300	50	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
400	50	ボールブッシュ	オートスイッチなし（磁石内蔵）	なし	なし	1個
75	20	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
100	20	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
125	20	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
150	20	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
200	20	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
75	25	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
100	25	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
125	25	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
150	25	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
200	25	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
300	25	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
75	32	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
100	32	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
125	32	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
200	32	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
400	32	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
150	40	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
250	40	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
100	50	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
125	50	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
150	50	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
200	50	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
250	50	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個
300	50	すべり軸受	オートスイッチなし（磁石内蔵）	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

39,370円 ( 43,307円 )	6日目
40,017円 ( 44,019円 )	6日目
40,678円 ( 44,746円 )	19日目
41,327円 ( 45,460円 )	6日目
39,363円 ( 43,299円 )	6日目
43,944円 ( 48,338円 )	6日目
48,289円 ( 53,118円 )	6日目
46,437円 ( 51,081円 )	6日目
44,605円 ( 49,066円 )	19日目
45,353円 ( 49,888円 )	6日目
46,850円 ( 51,535円 )	6日目
51,189円 ( 56,308円 )	6日目
48,439円 ( 53,283円 )	6日目
49,219円 ( 54,141円 )	6日目
50,817円 ( 55,899円 )	6日目
52,405円 ( 57,646円 )	19日目
55,585円 ( 61,144円 )	6日目
58,763円 ( 64,639円 )	6日目
64,125円 ( 70,538円 )	19日目
65,217円 ( 71,739円 )	6日目
66,103円 ( 72,713円 )	6日目
66,991円 ( 73,690円 )	6日目
68,770円 ( 75,647円 )	6日目
70,544円 ( 77,598円 )	6日目
71,872円 ( 79,059円 )	6日目
99,430円 ( 109,373円 )	19日目
82,054円 ( 90,259円 )	19日目
83,425円 ( 91,768円 )	19日目
86,149円 ( 94,764円 )	6日目
88,875円 ( 97,763円 )	6日目
94,487円 ( 103,936円 )	6日目
99,910円 ( 109,901円 )	6日目
33,899円 ( 37,289円 )	6日目
34,266円 ( 37,693円 )	6日目
34,647円 ( 38,112円 )	6日目
35,014円 ( 38,515円 )	6日目
37,867円 ( 41,654円 )	6日目
37,500円 ( 41,250円 )	6日目
37,867円 ( 41,654円 )	6日目
38,248円 ( 42,073円 )	6日目
38,614円 ( 42,475円 )	6日目
39,362円 ( 43,298円 )	6日目
40,859円 ( 44,945円 )	6日目
40,818円 ( 44,900円 )	6日目
41,327円 ( 45,460円 )	6日目
41,847円 ( 46,032円 )	6日目
43,384円 ( 47,722円 )	6日目
47,497円 ( 52,247円 )	6日目
55,775円 ( 61,353円 )	6日目
58,303円 ( 64,133円 )	6日目
70,865円 ( 77,952円 )	6日目
71,806円 ( 78,987円 )	19日目
72,929円 ( 80,222円 )	19日目
74,800円 ( 82,280円 )	6日目
80,380円 ( 88,418円 )	6日目
78,540円 ( 86,394円 )	6日目

詳細情報

基本情報

基本情報

基本シリンダとガイドロッドをコンパクトに一体化したました。
【特長】
・耐横荷重、高精度回り止めを実現した直線移動ユニットです
・2種類のガイドロッド軸受部
・作動位置の検出が可能
・2本のガイドロッド使用による不回転精度の向上
・ショックアブソーバ、アジャストボルトを標準装備
・簡単な出側ストローク調整
・グリース注入口を標準装備

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
オートスイッチの詳細につきましては、カタログp566～p570をご参照下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC

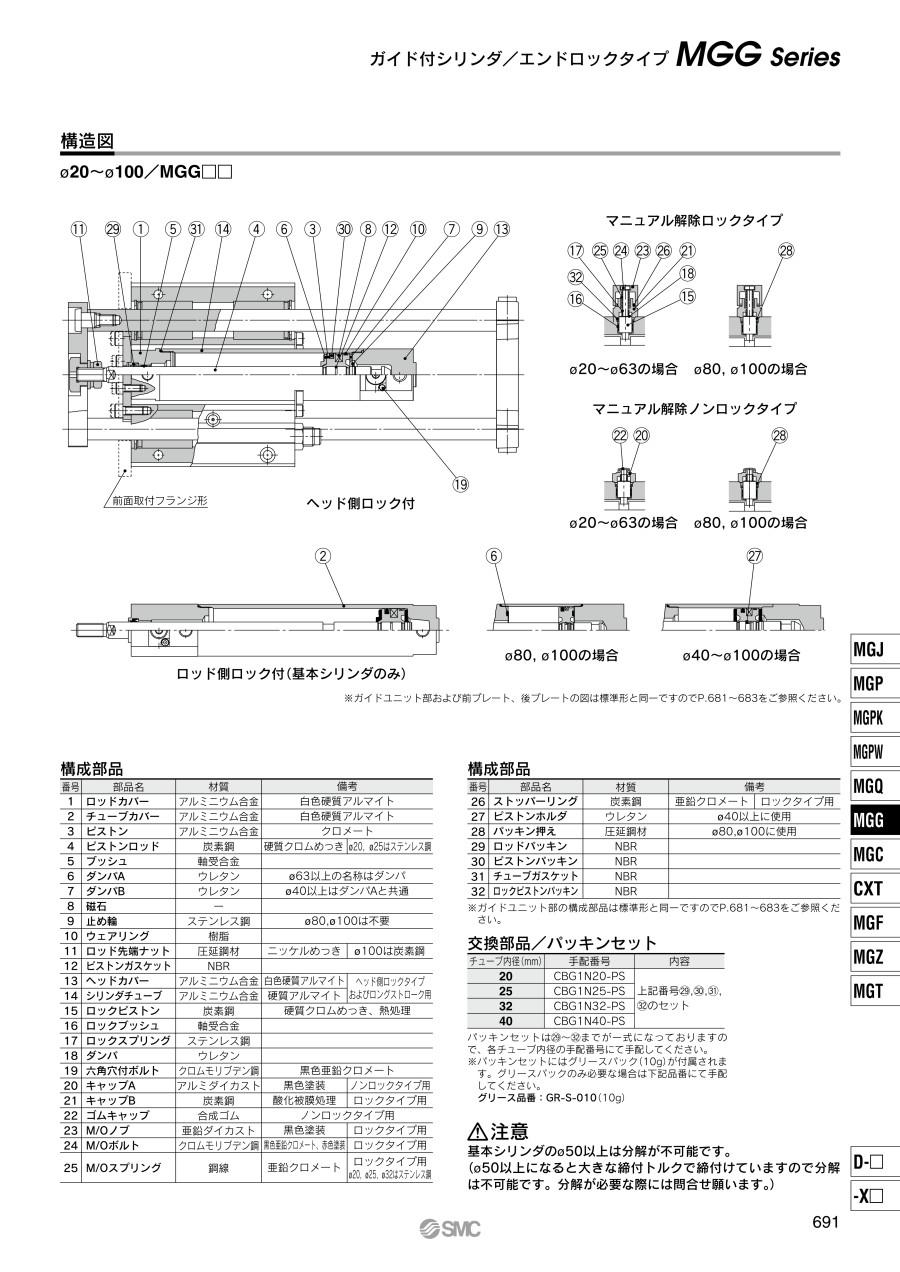

ガイド付シリンダエンドロックタイプ MGGシリーズ
同商品タイプのエンドロック付となります。用途にあわせて比較検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。シリンダとあわせて検討可能です。
SMC
ワンタッチ管継手 KQ2シリーズストレート KQ2H
本商品に適合する継手（ストレート：KQ2H）です。シリンダとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ガイド付シリンダ MGGシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qガイド付シリンダ：MGG/MGCシリーズに、オートスイッチD-M9※を後付けしたいが可能か？
後付け可能なら、オートスイッチを取付けるための、取付金具の品番を教えて下さい。

MGG/MGCシリーズの基本シリンダ（CDG1）は、マグネットを内蔵していますので、オートスイッチの後付けは可能です。
オートスイッチ取付バンド・オートスイッチ取付ビス・スイッチホルダ・スイッチブラケットの組合せセットになります。
部品品番表を確認して下さい。他のオートスイッチについては、カタログをご参照ください。

Qガイド付シリンダ：MGG/MGCシリーズのパッキンを交換したい。

パッキンセットを用意しています。
パッキンセットにはグリースパック（10ｇ）が付属されます。ボアサイズΦ50以上のパッキン交換は、ロッドカバー締付トルクが大きく分解できないため、修理依頼かシリンダ交換をお願いします。
2014年9月より、MGG/MGCシリーズの基本シリンダが新型CG１シリーズに変更されました。
新旧CG1のパッキンセット品番が異なりますので、資料を参考にパッキンセットを手配してください。
