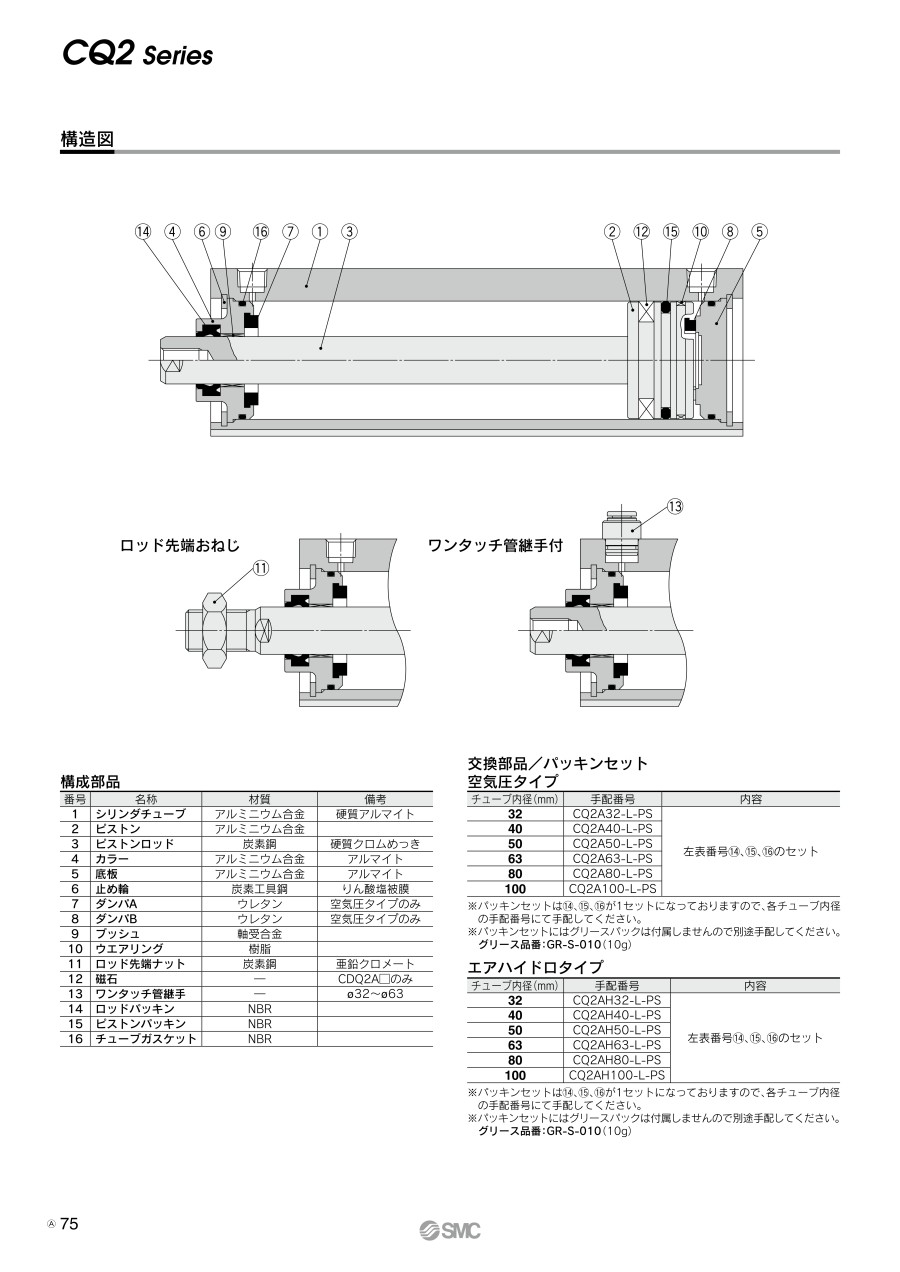

耐横荷重形薄形シリンダ CQ2□Sシリーズ
- 通常単価(税別)
- 8,789円～16,042円
- 税込単価
- 9,668円～17,646円
SMCのシリンダ一覧は こちら から、ご確認下さい。全長が薄形に設計された省ス...
詳細情報を確認する商品情報
製品仕様
製品仕様
| チューブ内径（mm） | 32 | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|---|
| 作動方式 | 複動片ロッド | |||||
| 使用流体 | 空気 | |||||
| 保証耐圧力 | 1.5MPa | |||||
| 最高使用圧力 | 1.0MPa | |||||
| 最低使用圧力 | 0.05MPa | |||||
| 周囲温度および使用流体温度 | オートスイッチなし：-10～+70℃（ただし凍結なきこと） オートスイッチ付：-10～+60℃（ただし凍結なきこと） | |||||
| 給油 | 不要（無給油） | |||||
| 使用ピストン速度 | 50～500mm/s | |||||
| 許容運動エネルギー J | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 |
| ストローク長さ許容差 | 0～+1.0mm注） | |||||
注）ストローク長さの許容差には、ダンパの変化量は含まない。
標準ストローク表
JIS記号
ラバークッション
| チューブ内径 | 標準ストローク |
|---|---|
| 32, 40 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100 |
| 50, 63, 80, 100 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100 |
理論出力表
OUT／IN
| チューブ内径（mm） | 作動方向 | 使用圧力（MPa） | ||
|---|---|---|---|---|
| 0.3 | 0.5 | 0.7 | ||
| 32 | IN | 181 | 302 | 422 |
| OUT | 241 | 402 | 563 | |
| 40 | IN | 317 | 528 | 739 |
| OUT | 377 | 628 | 880 | |
| 50 | IN | 495 | 825 | 1,155 |
| OUT | 589 | 982 | 1,374 | |
| 63 | IN | 841 | 1,402 | 1,962 |
| OUT | 935 | 1,559 | 2,182 | |
| 80 | IN | 1,361 | 2,268 | 3,175 |
| OUT | 1,508 | 2,513 | 3,519 | |
| 100 | IN | 2,144 | 3,574 | 5,003 |
| OUT | 2,356 | 3,927 | 5,498 | |
商品特長詳細
小型オートスイッチ取付用の丸溝を4面に配置
従来品との比較イメージ
オートスイッチの飛出しがない
- オートスイッチ破損防止。
- オートスイッチやレールにそでを引っかけることがないため、作業性・安全性向上。
- 設計工数の削減。
- オートスイッチを装着してもシリンダの外形寸法が変わらないため、装置との干渉確認が不要。
従来品イメージ
ロッド先端許容荷重
オートスイッチなしの場合
オートスイッチ付の場合
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,945円 ( 12,040円 ) | 6日目 |
10,619円 ( 11,681円 ) | 6日目 |
11,647円 ( 12,812円 ) | 6日目 |
12,202円 ( 13,422円 ) | 6日目 |
15,059円 ( 16,565円 ) | 6日目 |
8,789円 ( 9,668円 ) | 6日目 |
9,303円 ( 10,233円 ) | 6日目 |
8,975円 ( 9,873円 ) | 6日目 |
9,255円 ( 10,181円 ) | 6日目 |
9,899円 ( 10,889円 ) | 6日目 |
10,378円 ( 11,416円 ) | 6日目 |
11,647円 ( 12,812円 ) | 6日目 |
16,042円 ( 17,646円 ) | 6日目 |
詳細情報
基本情報
SMCのシリンダ一覧は こちら から、ご確認下さい。
全長が薄形に設計された省スペースシリンダです。各種治具や装置のコンパクト化を実現します。
【特長】
・新ボディでさらに使いやすくリフレッシュ！4面に小型オートスイッチの取付が可能。
・設置条件に応じて4面どの位置にもオートスイッチの取付ができます。（Φ12～Φ25は2面）
・設計の自由度が向上。
・オートスイッチレールを削除。小型オートスイッチ取付用の丸溝を4面に配置。Φ200まで対応可能に。
・オートスイッチの飛出しがありません。
・2色表示式無接点オートスイッチ
・耐横荷重形
・軽量5～13％低減（従来品CQ2との比較）
