薄形シリンダ ロッド回り止め形 複動・両ロッド CQ2KWシリーズ

製品仕様

製品仕様

• ※φ12（内径12mm）でオートスイッチ付の場合はラバークッション付が標準。
• 注1）ラバークッション付の場合を示す（φ12（内径12mm）オートスイッチ付のみ）。
• 注2）ストローク長さの許容差には、ダンパの変化量は含まない。

標準ストローク表

表示記号
クッションなし
ラバークッション

単位：mm

チューブ内径	標準ストローク
12, 16	5, 10, 15, 20, 25, 30
20, 25	5, 10, 15, 20, 25, 30, 35, 40, 45, 50
32, 40	5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100
50, 63	10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100

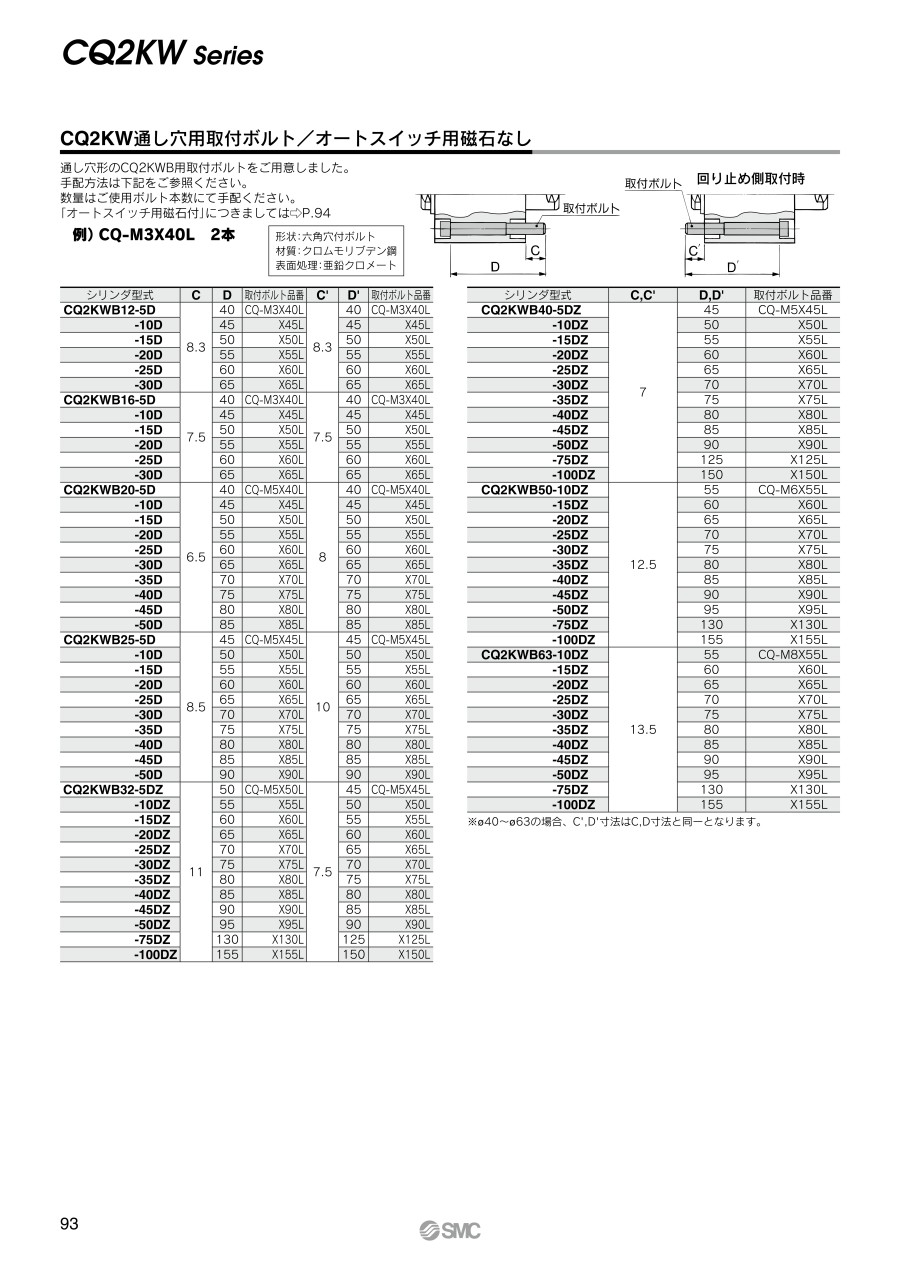

形式

• 注1）オートスイッチなしのφ32（内径32mm）の場合、5ストロークの配管寸法は全てM5×0.8となるので、ポートねじ種類は無記号となる。
• 注2）管継手内蔵の場合、φ32（内径32mm）の5ストロークは10ストロークの外形寸法と同一寸法になる。

商品特長詳細

4面に小型オートスイッチの取付が可能

• 新ボディでさらに使いやすくリフレッシュ。
• 設置条件に応じて4面どの位置にもオートスイッチの取付ができる（φ12～25（内径12～25mm）は2面）。設計の自由度が向上。

φ32～200（内径32～200mm）

φ12～25（内径12～25mm）

オートスイッチの飛出しがない

• オートスイッチ破損防止。
• オートスイッチやレールにそでを引っかけることがないため作業性・安全性向上。
• 設計工数の削減。
• オートスイッチを装着してもシリンダの外形寸法が変わらないため、装置との干渉確認が不要。

従来品イメージ

小型オートスイッチ

• ミスのない確実な取付位置設定が可能。
• 2色表示の場合、適正動作範囲（緑表示領域）に固定した場合でも、設置環境・外乱の影響で、不安定な動作をする場合がある。
  （磁性体、外部磁界、磁石内臓シリンダ・アクセチュエータの近接設置、温度変化、その他稼働中の磁力変動要素など）
