薄形シリンダ ロッド回り止め形 複動・片ロッド CQ2Kシリーズ
- 通常単価(税別)
- 3,429円～20,239円
- 税込単価
- 3,772円～22,263円
全長が薄形に設計された省スペースシリンダです。各種治具や装置のコンパクト化を実...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- オートスイッチの詳細につきましては、カタログp964～p970をご参照下さい。
- 小型オートスイッチ取付用の丸溝は、
φ12～φ25は2面に配置
φ32～φ100は4面に配置
となっております。 - スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が284型番あります。
商品情報
製品仕様
製品仕様
| チューブ内径（mm） | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
|---|---|---|---|---|---|---|---|---|
| 作動方式 | 複動片ロッド | |||||||
| 使用流体 | 空気 | |||||||
| 保証耐圧力 | 1.5MPa | |||||||
| 最高使用圧力 | 1.0MPa | |||||||
| 最低使用圧力 | 0.07MPa | 0.05MPa | ||||||
| 周囲温度および使用流体温度 | オートスイッチなし：-10～+70℃（ただし凍結なきこと） オートスイッチ付：-10～+60℃（ただし凍結なきこと） | |||||||
| 給油 | 不要（無給油） | |||||||
| 使用ピストン速度 | 50～500mm/s | |||||||
| 許容運動エネルギー J | 0.022 | 0.038 | 0.055 | 0.09 | 0.15 | 0.26 | 0.46 | 0.77 |
| 0.043注1） | ||||||||
| ストローク長さ許容差 | 0～+1.0mm注2） | |||||||
| ロッド不回転精度 | ±2° | ±1° | ±0.8° | |||||
※φ12（内径12mm）でオートスイッチ付の場合はラバークッション付が標準。
注1）ラバークッション付の場合を示す（φ12（内径12mm）オートスイッチ付のみ）。注2）ストローク長さの許容差には、ダンパの変化量は含まない。
標準ストローク表
表示記号
クッションなし／ラバークッション
単位：mm
| チューブ内径 | 標準ストローク |
|---|---|
| 12, 16 | 5, 10, 15, 20, 25, 30 |
| 20, 25 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50 |
| 32, 40 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100 |
| 50, 63 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100 |

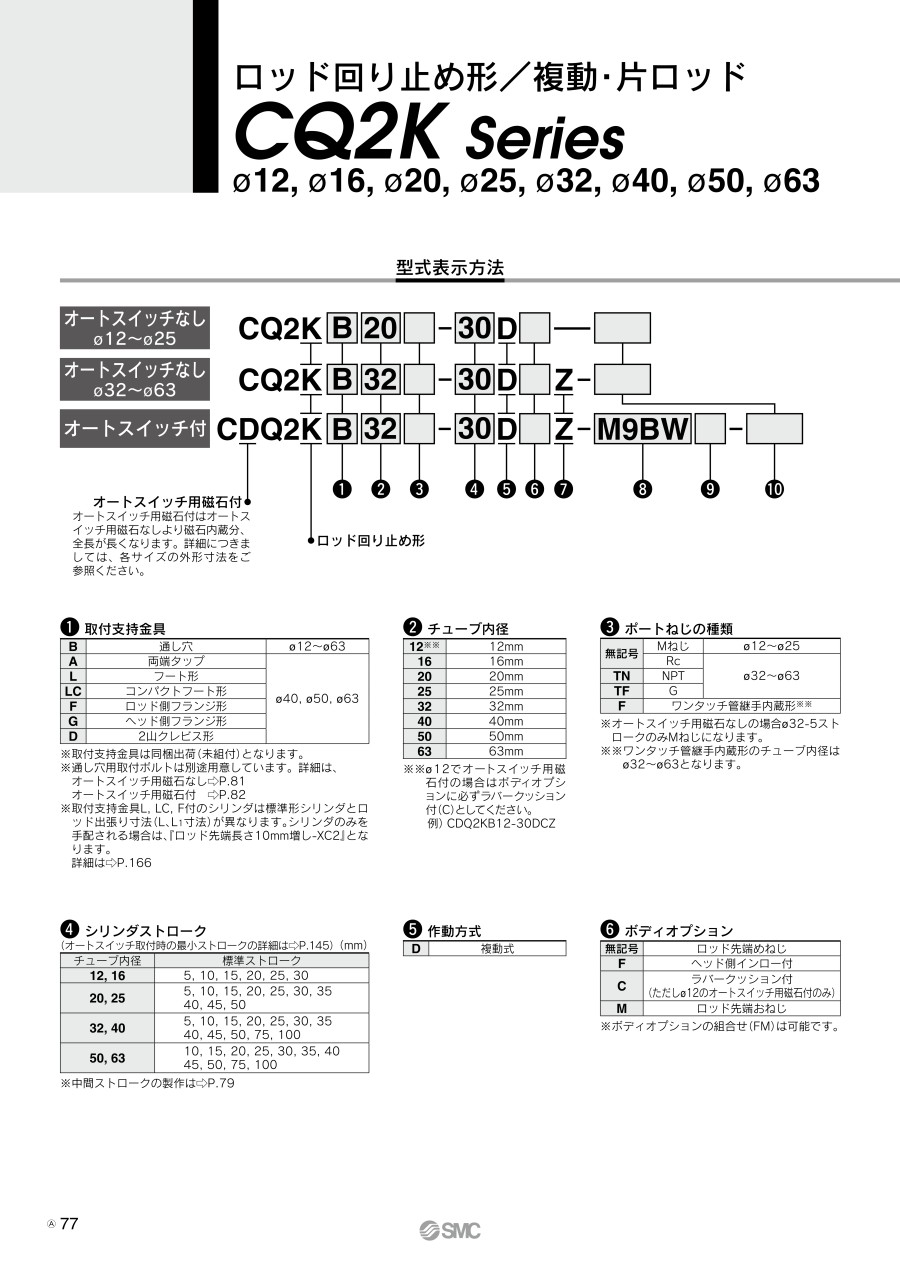

形式
| チューブ内径（mm） | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 空気圧タイプ | 取付 | 通し穴（標準） | ● | ● | ● | ● | ● | ● | ● | ● | |
| 両端タップ | - | - | - | - | - | ● | ● | ● | |||
| 磁石内蔵 | ● | ● | ● | ● | ● | ● | ● | ● | |||
| 配管方法 | ねじ込み形 | - | M5×0.8 | M5×0.8 | M5×0.8 | M5×0.8 | M5×0.8注1） Rc1/8 | Rc1/8 | Rc1/4 | Rc1/4 | |
| TN | - | - | - | - | NPT1/8 | NPT1/8 | NPT1/4 | NPT1/4 | |||
| TF | - | - | - | - | G1/8 | G1/8 | G1/4 | G1/4 | |||
| ワンタッチ管継手内蔵形 | - | - | - | - | φ6注2） | φ6 | φ8 | φ8 | |||
| ロッド先端おねじ | ● | ● | ● | ● | ● | ● | ● | ● | |||
| ヘッド側インロー付 | ● | ● | ● | ● | ● | ● | ● | ● | |||
- 注1）オートスイッチなしのφ32（内径32mm）の場合、5ストロークの配管寸法は全てM5×0.8となるので、ポートねじ種類は無記号となる。
- 注2）管継手内蔵の場合、φ32（内径32mm）の5ストロークは10ストロークの外形寸法と同一寸法になる。
商品特長詳細
4面に小型オートスイッチの取付が可能
φ32～63（内径32～63mm）
φ12～25（内径12～25mm）
小型オートスイッチ取付用の丸溝を4面に配置
従来品との比較イメージ
オートスイッチの飛出しがない
- オートスイッチ破損防止。
- オートスイッチやレールにそでを引っかけることがないため、作業性・安全性向上。
- 設計工数の削減。
- オートスイッチを装着してもシリンダの外形寸法が変わらないため、装置との干渉確認が不要。
従来品イメージ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,512円 ( 11,563円 ) | 6日目 |
10,650円 ( 11,715円 ) | 6日目 |
10,330円 ( 11,363円 ) | 6日目 |
10,787円 ( 11,866円 ) | 6日目 |
10,467円 ( 11,514円 ) | 6日目 |
11,319円 ( 12,451円 ) | 6日目 |
11,147円 ( 12,262円 ) | 6日目 |
10,828円 ( 11,911円 ) | 6日目 |
11,285円 ( 12,414円 ) | 19日目 |
11,421円 ( 12,563円 ) | 6日目 |
11,102円 ( 12,212円 ) | 6日目 |
12,291円 ( 13,520円 ) | 6日目 |
11,970円 ( 13,167円 ) | 6日目 |
12,564円 ( 13,820円 ) | 6日目 |
12,244円 ( 13,468円 ) | 6日目 |
13,523円 ( 14,875円 ) | 6日目 |
11,883円 ( 13,071円 ) | 6日目 |
12,295円 ( 13,525円 ) | 19日目 |
13,660円 ( 15,026円 ) | 6日目 |
14,071円 ( 15,478円 ) | 6日目 |
13,711円 ( 15,082円 ) | 6日目 |
14,345円 ( 15,780円 ) | 6日目 |
13,984円 ( 15,382円 ) | 6日目 |
15,488円 ( 17,037円 ) | 6日目 |
15,127円 ( 16,640円 ) | 6日目 |
14,396円 ( 15,836円 ) | 19日目 |
13,984円 ( 15,382円 ) | 6日目 |
15,442円 ( 16,986円 ) | 6日目 |
16,584円 ( 18,242円 ) | 19日目 |
16,173円 ( 17,790円 ) | 6日目 |
17,269円 ( 18,996円 ) | 6日目 |
18,823円 ( 20,705円 ) | 6日目 |
20,239円 ( 22,263円 ) | 6日目 |
4,436円 ( 4,880円 ) | 6日目 |
5,154円 ( 5,669円 ) | 6日目 |
4,847円 ( 5,332円 ) | 6日目 |
5,756円 ( 6,332円 ) | 6日目 |
5,364円 ( 5,900円 ) | 6日目 |
6,444円 ( 7,088円 ) | 6日目 |
6,173円 ( 6,790円 ) | 6日目 |
6,443円 ( 7,087円 ) | 6日目 |
6,310円 ( 6,941円 ) | 6日目 |
6,766円 ( 7,443円 ) | 6日目 |
6,538円 ( 7,192円 ) | 6日目 |
4,659円 ( 5,125円 ) | 6日目 |
5,364円 ( 5,900円 ) | 6日目 |
5,148円 ( 5,663円 ) | 6日目 |
5,711円 ( 6,282円 ) | 6日目 |
5,749円 ( 6,324円 ) | 6日目 |
6,442円 ( 7,086円 ) | 6日目 |
6,213円 ( 6,834円 ) | 6日目 |
6,578円 ( 7,236円 ) | 6日目 |
6,350円 ( 6,985円 ) | 6日目 |
6,756円 ( 7,432円 ) | 6日目 |
6,400円 ( 7,040円 ) | 6日目 |
5,299円 ( 5,829円 ) | 6日目 |
5,715円 ( 6,287円 ) | 6日目 |
6,076円 ( 6,684円 ) | 6日目 |
5,848円 ( 6,433円 ) | 6日目 |
6,446円 ( 7,091円 ) | 6日目 |
詳細情報
基本情報
全長が薄形に設計された省スペースシリンダです。各種治具や装置のコンパクト化を実現します。
【特長】
・新ボディでさらに使いやすくリフレッシュ！4面に小型オートスイッチの取付が可能。
・設置条件に応じて4面どの位置にもオートスイッチの取付ができます。（Φ12～Φ25は2面）
・設計の自由度が向上
・オートスイッチレールを削除。小型オートスイッチ取付用の丸溝を4面に配置。Φ200まで対応可能に。
・オートスイッチの飛出しがありません。
・ロッド回り止め形
・オートスイッチ付
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- オートスイッチの詳細につきましては、カタログp964～p970をご参照下さい。
- 小型オートスイッチ取付用の丸溝は、
φ12～φ25は2面に配置
φ32～φ100は4面に配置
となっております。 - スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品担当おすすめ
薄形シリンダ ロッド回り止め形 複動・片ロッド CQ2Kシリーズのレビュー
生産設備の部品交換。
3
3.02020/04/22
ＳＭＣ商品は取引商社を通した方が安いのですが、見積回答に数日かかります。
ミスミＨＰでは納期と価格がすぐに分かるので、急...もっと読む
1人が参考にしています。
機械加工治具
4
4.02023/04/17
シリンダが回転精度±1°であったため、仕様と合致した。回転止め部品と兼用ができるため、省スペースで良い。
0人が参考にしています。
機器交換用に
4
4.02020/05/11
機器のシリンダ交換用に。
急ぎで欲しく短納期で助かります。
0人が参考にしています。
よくあるご質問（FAQ）
QCQ2D20-25DM用の2山クレビス用受金具はありますか？
A
受金具あります。品番はCQ-C020になります。
C（D）Q2Dのφ12～φ100およびC（D）QSDφ12～φ25については、2山クレビス用受金具を用意しています。
詳細はカタログをご参照ください。
C（D）Q2Dのφ12～φ100およびC（D）QSDφ12～φ25については、2山クレビス用受金具を用意しています。
詳細はカタログをご参照ください。
Qパッキン交換がしたいのでCQ2B50-30DC用のパッキンセット品番を知りたい。
A
CQ2B50-PSです。グリースは付属しませんので、別途 GR-S-010にて、10グラムのグリースパックをお求めください。
※各機種カタログの構造図ページに、交換部品表が掲載されています。
また「メンテナンス用部品リスト」では、パッキン交換要領が参照できます。
※各機種カタログの構造図ページに、交換部品表が掲載されています。
また「メンテナンス用部品リスト」では、パッキン交換要領が参照できます。
