商品情報

製品仕様

チューブ内径（mm）	125	140	160	180
作動方式	複動両ロッド
使用流体	空気
保証耐圧力	1.5MPa			1.05MPa
最高使用圧力	1.0MPa			0.7MPa
最低使用圧力	0.05MPa
周囲温度および使用流体温度	オートスイッチなし：-10～+70℃（ただし凍結なきこと）オートスイッチ付：-10～+60℃（ただし凍結なきこと）
給油	不要（無給油）
使用ピストン速度	50～500mm/s			20～400mm/s
許容運動エネルギー J	7.4	9.8	12.4
ストローク長さ許容差	0～+1.4mm

ストローク長さの許容差には、ダンパの変化量は含まない。

標準ストローク表

JIS記号
クッションなし／ラバークッション

単位：mm

チューブ内径	標準ストローク
125, 140, 160, 180, 200	10, 20, 30, 40, 50, 75, 100, 125, 150, 175, 200, 250, 300

理論出力表

単位：N

チューブ内径（mm）	使用圧力（MPa）
チューブ内径（mm）	0.3	0.5	0.7
125	3,376	5,627	7,878
140	4,313	7,188	10,063
160	5,655	9,425	13,195
180	7,257	12,095	16,933
200	9,048	15,080	21,112

質量表

単位：kg

■オートスイッチなし

チューブ内径（mm）	シリンダストローク（mm）
チューブ内径（mm）	10	20	30	40	50	75	100	125	150	175	200	250	300
125	5.47	5.76	6.05	6.37	6.68	7.47	8.24	9.03	9.82	10.60	11.39	12.96	14.52
140	6.43	6.73	7.06	7.40	7.75	8.61	9.47	10.33	11.20	12.06	12.92	14.64	16.37
160	8.87	9.26	9.65	10.07	10.49	11.53	12.58	13.63	14.68	15.72	16.77	18.87	20.96
180	11.75	12.23	12.73	13.21	13.70	14.91	16.13	17.34	18.56	19.77	20.99	23.42	25.86
200	14.89	15.42	15.94	16.47	16.98	18.30	19.61	20.92	21.23	23.54	24.85	27.47	30.10

■オートスイッチ付

チューブ内径（mm）	シリンダストローク（mm）
チューブ内径（mm）	10	20	30	40	50	75	100	125	150	175	200	250	300
125	5.53	5.82	6.11	6.43	6.74	7.53	8.30	9.09	9.88	10.66	11.45	13.02	14.58
140	6.50	6.80	7.13	7.47	7.82	8.68	9.54	10.40	11.27	12.13	12.99	14.71	16.44
160	8.95	9.34	9.73	10.15	10.57	11.61	12.66	13.71	14.76	15.80	16.85	18.95	21.04
180	11.83	12.31	12.81	13.29	13.78	14.99	16.21	17.42	18.64	19.85	21.07	23.50	25.94
200	14.97	15.50	16.02	16.55	17.06	18.38	19.69	21.00	21.31	23.62	24.93	27.55	30.18

商品特長詳細

4面に小型オートスイッチの取付が可能

設置条件に応じて4面どの位置にもオートスイッチの取付ができる。設計の自由度が向上。

φ125～200（内径125～200mm）

オートスイッチの飛出しがない

従来品イメージ

オートスイッチ破損防止。
オートスイッチやレールにそでを引っかけることがないため、作業性・安全性向上。
設計工数の削減。
オートスイッチを装着してもシリンダの外形寸法が変わらないため、装置との干渉確認が不要。

軽量

5～13%低減。
ボディ強度（許容運動エネルギー、許容荷重、耐圧など）は従来品と変わらない。アルミの使用量削減によりCO₂排出量1,300t削減で環境・エコに貢献。

従来品との比較イメージ

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

使用圧力

(MPa)

仕様

ポートねじの種類

ボディオプション

オプション

オートスイッチ取付溝

最小発注数量

20	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
30	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
30	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
40	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
50	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
75	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
100	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
30	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
30	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
50	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
50	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
100	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
200	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
30	160	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
50	160	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
150	160	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
10	125	-10～70	0.05～1.0	磁石内蔵なし	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
50	125	-10～70	0.05～1.0	磁石内蔵なし	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
50	125	-10～70	0.05～1.0	磁石内蔵なし	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
20	160	-10～70	0.05～1.0	磁石内蔵なし	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個

通常単価(税別) (税込単価)	通常出荷日

31,326円 ( 34,459円 )	19日目
35,743円 ( 39,317円 )	19日目
32,978円 ( 36,276円 )	6日目
37,395円 ( 41,135円 )	19日目
39,047円 ( 42,952円 )	6日目
38,333円 ( 42,166円 )	19日目
40,430円 ( 44,473円 )	6日目
40,076円 ( 44,084円 )	19日目
37,309円 ( 41,040円 )	6日目
43,378円 ( 47,716円 )	19日目
40,611円 ( 44,672円 )	19日目
44,669円 ( 49,136円 )	19日目
49,804円 ( 54,784円 )	19日目
47,741円 ( 52,515円 )	6日目
50,967円 ( 56,064円 )	19日目
55,023円 ( 60,525円 )	6日目
27,221円 ( 29,943円 )	6日目
36,548円 ( 40,203円 )	19日目
33,780円 ( 37,158円 )	19日目
40,653円 ( 44,718円 )	6日目

詳細情報

基本情報

基本情報

全長が薄形に設計された大口径薄形の薄形シリンダ。
【特長】
・チューブ内径：125～200mm
・作動方式：複動・両ロッド
・オートスイッチ付
・新ボディでさらに使いやすくリフレッシュ
・4面に小型オートスイッチの取付が可能
・オートスイッチの飛び出しがありません
・装置のコンパクト化が実現する省スペースシリンダ

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
オートスイッチの詳細につきましては、カタログp964～p970をご参照下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

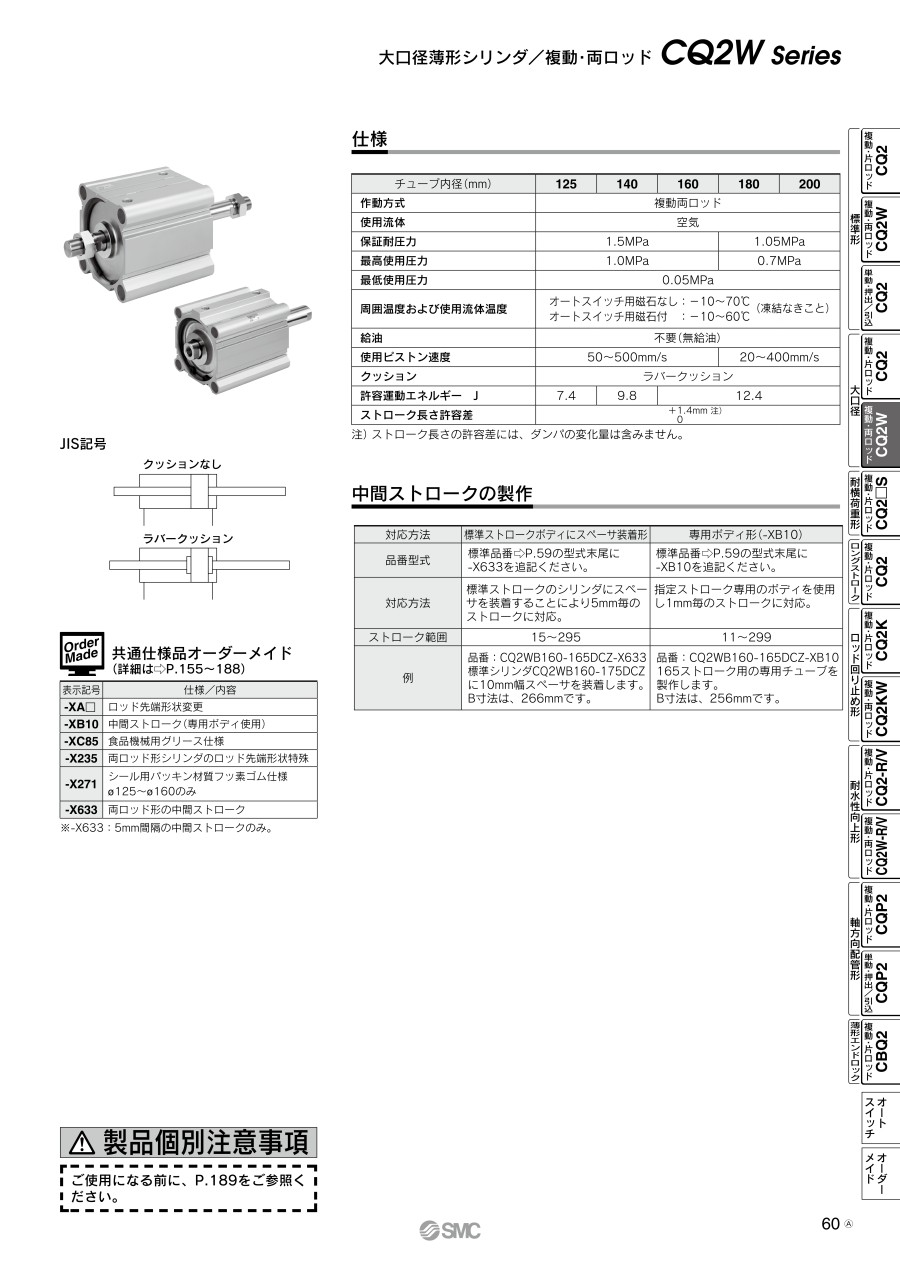

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
大口径薄形シリンダ複動・片ロッド CQ2シリーズ
同商品タイプの複動・片ロッドとなります。押し引きとも空気で操作をする際に使用します。用途にあわせて比較検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。シリンダとあわせて検討可能です。
SMC
ワンタッチ管継手 KQ2シリーズストレート KQ2H
本商品に適合する継手（ストレート：KQ2H）です。シリンダとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

大口径薄形シリンダ複動・両ロッド CQ2Wシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QCQ2D20-25DM用の2山クレビス用受金具はありますか？

受金具あります。品番はCQ-C020になります。
C（D）Q2Dのφ12～φ100およびC（D）QSDφ12～φ25については、2山クレビス用受金具を用意しています。
詳細はカタログをご参照ください。

Qパッキン交換がしたいのでCQ2B50-30DC用のパッキンセット品番を知りたい。

CQ2B50-PSです。グリースは付属しませんので、別途 GR-S-010にて、10グラムのグリースパックをお求めください。
※各機種カタログの構造図ページに、交換部品表が掲載されています。
また「メンテナンス用部品リスト」では、パッキン交換要領が参照できます。
