大口径薄形シリンダ複動・片ロッド CQ2シリーズ

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 23,749円～57,176円特別価格

税込単価: 26,124円～62,894円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ

4.5

通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ガイド付薄形シリンダ MGPシリーズ

4.6

通常価格(税別)： 13,126円 (税込価格：14,439円)

通常出荷日：在庫品1日目

全長が薄形に設計された省スペースシリンダです。各種治具や装置のコンパクト化を実...

詳細情報を確認する

種類
薄型シリンダ
シリンダ作動方式
複動
ロッド作動方式
片ロッド
本体形状
ブロック形
付加機能
標準
環境・用途
標準
取付支持金具
標準（通し穴、両端タップ共通）
形式
空気圧タイプ

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
オートスイッチの詳細につきましては、カタログp964～p970をご参照下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が131型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

チューブ内径（mm）	125	140	160	180
作動方式	複動片ロッド
使用流体	空気
保証耐圧力	1.5MPa			1.05MPa
最高使用圧力	1.0MPa			0.7MPa
最低使用圧力	0.05MPa
周囲温度および使用流体温度	オートスイッチなし：-10～+70℃（ただし凍結なきこと）オートスイッチ付：-10～+60℃（ただし凍結なきこと）
給油	不要（無給油）
使用ピストン速度	50～500mm/s			20～400mm/s
許容運動エネルギー J	7.4	9.8	12.4
ストローク長さ許容差	0～+1.4mm

ストローク長さの許容差には、ダンパの変化量は含まない。

標準ストローク表

単位：mm

JIS記号
ラバークッション

チューブ内径	標準ストローク
125, 140, 160, 180, 200	10, 20, 30, 40, 50, 75, 100, 125, 150, 175, 200, 250, 300

理論出力表

OUT／IN

単位：N

チューブ内径（mm）	作動方向	使用圧力（MPa）
チューブ内径（mm）	作動方向	0.3	0.5	0.7
125	IN	3,376	5,627	7,878
125	OUT	3,682	6,136	8,590
140	IN	4,313	7,188	10,063
140	OUT	4,618	7,697	10,776
160	IN	5,655	9,425	13,195
160	OUT	6,032	10,053	14,074
180	IN	7,257	12,095	16,933
180	OUT	7,634	12,724	17,813
200	IN	9,048	15,080	21,112
200	OUT	9,425	15,708	21,991

質量表

単位：kg

■オートスイッチなし

チューブ内径（mm）	シリンダストローク（mm）
チューブ内径（mm）	10	20	30	40	50	75	100	125	150	175	200	250	300
125	5.24	5.48	5.71	5.94	6.18	6.76	7.35	7.93	8.52	9.10	9.69	10.86	12.03
140	6.19	6.44	6.71	6.98	7.25	7.90	8.57	9.23	9.90	10.56	11.23	12.55	13.88
160	8.57	8.88	9.20	9.52	9.84	10.64	11.44	12.25	13.05	13.85	14.65	16.26	17.85
180	11.54	11.92	12.31	12.70	13.09	14.05	15.03	16.00	16.97	17.93	18.90	20.84	22.78
200	14.56	15.07	15.49	15.92	16.34	17.41	18.47	19.54	20.60	21.67	22.82	24.85	26.99

■オートスイッチ付

チューブ内径（mm）	シリンダストローク（mm）
チューブ内径（mm）	10	20	30	40	50	75	100	125	150	175	200	250	300
125	5.30	5.54	5.77	6.01	6.24	6.83	7.40	7.99	8.58	9.16	9.75	10.92	12.09
140	6.26	6.51	6.78	7.05	7.32	7.97	8.64	9.30	9.97	10.63	11.30	12.62	13.95
160	8.65	8.96	9.28	9.60	9.92	10.72	11.52	12.33	13.13	13.93	14.73	16.34	17.93
180	11.62	12.00	12.39	12.78	13.17	14.13	15.11	16.08	17.05	18.01	18.98	20.92	22.86
200	14.64	15.15	15.57	16.00	16.42	17.49	18.55	19.62	20.68	21.75	22.90	24.93	27.07

商品特長詳細

4面に小型オートスイッチの取付が可能

φ125～200（内径125～200mm）

オートスイッチの飛出しがない

従来品イメージ

オートスイッチ破損防止。
オートスイッチやレールにそでを引っかけることがないため、作業性・安全性向上。
設計工数の削減。
オートスイッチを装着してもシリンダの外形寸法が変わらないため、装置との干渉確認が不要。

軽量

ボディ強度（許容運動エネルギ、許容荷重、耐圧など）は従来品と変わらない。アルミの使用量削減によりCO₂排出量1,300t削減で環境・エコに貢献。

従来品との比較イメージ

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

使用圧力

(MPa)

仕様

ポートねじの種類

ボディオプション

オプション

オートスイッチ取付溝

最小発注数量

10	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
10	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
20	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
20	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
30	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
30	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
40	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
40	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
50	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
50	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
75	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
75	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
100	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
100	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
125	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
125	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
150	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
175	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
175	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
200	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
200	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
250	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
250	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
300	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
300	125	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
10	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
10	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
20	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
20	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
30	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
30	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
40	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
40	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
50	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
50	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
75	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
75	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
100	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
100	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
125	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
150	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
150	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
175	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
175	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
200	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
200	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
250	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
250	140	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
10	160	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
10	160	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
20	160	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
20	160	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
30	160	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
30	160	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
40	160	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
40	160	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
50	160	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
50	160	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個
75	160	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端おねじ	標準品（オプションなし）	-	1個
75	160	-10～70	0.05～1.0	磁石内蔵	Rc	ラバークッション付・ロッド先端めねじ	標準品（オプションなし）	-	1個

通常単価(税別) (税込単価)	通常出荷日

27,816円 ( 30,598円 )	6日目
26,367円 ( 29,004円 )	6日目
29,265円 ( 32,192円 )	6日目
27,816円 ( 30,598円 )	6日目
30,715円 ( 33,787円 )	6日目
29,265円 ( 32,192円 )	6日目
32,118円 ( 35,330円 )	6日目
30,668円 ( 33,735円 )	6日目
33,565円 ( 36,922円 )	6日目
32,118円 ( 35,330円 )	6日目
35,396円 ( 38,936円 )	6日目
33,946円 ( 37,341円 )	6日目
37,166円 ( 40,883円 )	6日目
35,716円 ( 39,288円 )	6日目
38,248円 ( 42,073円 )	6日目
36,799円 ( 40,479円 )	6日目
39,316円 ( 43,248円 )	6日目
40,397円 ( 44,437円 )	6日目
38,949円 ( 42,844円 )	6日目
41,467円 ( 45,614円 )	6日目
40,017円 ( 44,019円 )	6日目
42,548円 ( 46,803円 )	6日目
41,099円 ( 45,209円 )	6日目
43,619円 ( 47,981円 )	6日目
42,168円 ( 46,385円 )	6日目
32,118円 ( 35,330円 )	6日目
30,668円 ( 33,735円 )	6日目
33,565円 ( 36,922円 )	6日目
33,672円 ( 37,039円 )	6日目
35,015円 ( 38,517円 )	6日目
33,565円 ( 36,922円 )	6日目
36,464円 ( 40,110円 )	6日目
35,015円 ( 38,517円 )	6日目
37,867円 ( 41,654円 )	6日目
36,418円 ( 40,060円 )	6日目
39,697円 ( 43,667円 )	6日目
38,248円 ( 42,073円 )	19日目
41,467円 ( 45,614円 )	6日目
40,017円 ( 44,019円 )	6日目
42,635円 ( 46,899円 )	6日目
43,757円 ( 48,133円 )	6日目
42,309円 ( 46,540円 )	6日目
44,926円 ( 49,419円 )	6日目
43,477円 ( 47,825円 )	6日目
46,095円 ( 50,705円 )	6日目
44,646円 ( 49,111円 )	6日目
47,217円 ( 51,939円 )	6日目
45,767円 ( 50,344円 )	6日目
39,598円 ( 43,558円 )	6日目
38,147円 ( 41,962円 )	6日目
41,046円 ( 45,151円 )	6日目
39,598円 ( 43,558円 )	6日目
42,496円 ( 46,746円 )	6日目
41,046円 ( 45,151円 )	6日目
43,897円 ( 48,287円 )	6日目
42,449円 ( 46,694円 )	6日目
45,347円 ( 49,882円 )	6日目
43,897円 ( 48,287円 )	6日目
47,177円 ( 51,895円 )	6日目
45,728円 ( 50,301円 )	6日目

基本情報

基本情報

全長が薄形に設計された省スペースシリンダです。各種治具や装置のコンパクト化を実現します。
【特長】
・新ボディでさらに使いやすくリフレッシュ！4面に小型オートスイッチの取付が可能。
・設置条件に応じて4面どの位置にもオートスイッチの取付ができます。（Φ12～Φ25は2面）
・設計の自由度が向上
・オートスイッチレールを削除。小型オートスイッチ取付用の丸溝を4面に配置。Φ200まで対応可能に。
・オートスイッチの飛出しがありません。
・チューブ内径：125～200mm
・作動方式：複動・片ロッド
・軽量：5～13％低減（従来CQ2比較）
・大口径薄形
・オートスイッチ付

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
オートスイッチの詳細につきましては、カタログp964～p970をご参照下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
大口径薄形シリンダ複動・両ロッド CQ2Wシリーズ
同商品タイプの複動・両ロッドとなります。押し引きとも空気で操作をする際に使用します。用途にあわせて比較検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。シリンダとあわせて検討可能です。
SMC
ワンタッチ管継手 KQ2シリーズストレート KQ2H
本商品に適合する継手（ストレート：KQ2H）です。シリンダとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

大口径薄形シリンダ複動・片ロッド CQ2シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QCQ2D20-25DM用の2山クレビス用受金具はありますか？

受金具あります。品番はCQ-C020になります。
C（D）Q2Dのφ12～φ100およびC（D）QSDφ12～φ25については、2山クレビス用受金具を用意しています。
詳細はカタログをご参照ください。

Qパッキン交換がしたいのでCQ2B50-30DC用のパッキンセット品番を知りたい。

CQ2B50-PSです。グリースは付属しませんので、別途 GR-S-010にて、10グラムのグリースパックをお求めください。

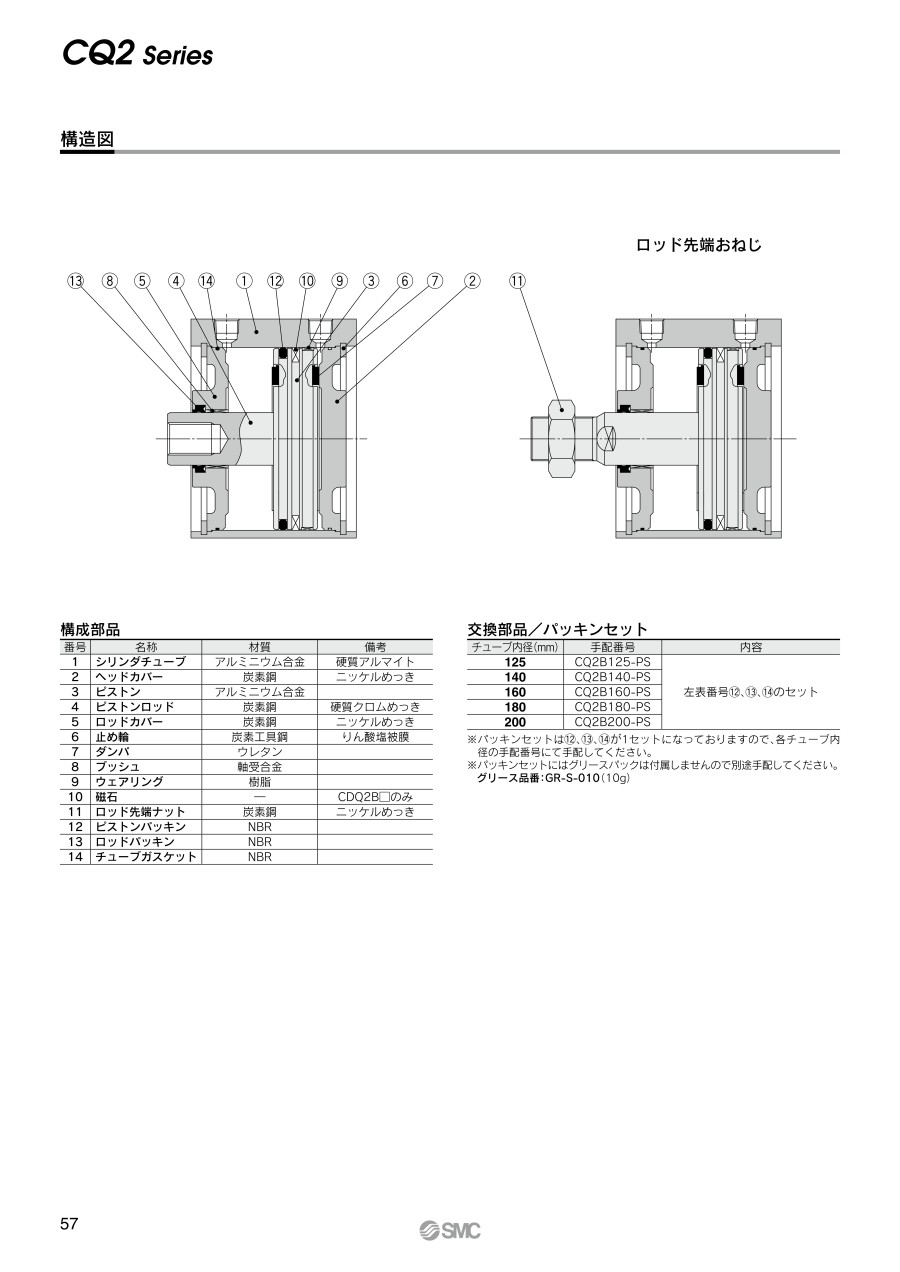

※各機種カタログの構造図ページに、交換部品表が掲載されています。
また「メンテナンス用部品リスト」では、パッキン交換要領が参照できます。

この商品を見た人は、こんな商品も見ています

	今見ている商品大口径薄形シリンダ複動・片ロッド CQ2シリーズ	大口径薄形シリンダ複動・両ロッド CQ2Wシリーズ	大口径薄形シリンダ複動片ロッド二次電池対応 25A-CQ2シリーズ	低速シリンダ標準形複動片ロッド CQ2Xシリーズ	薄形シリンダロッド回り止め形複動・片ロッド CQ2Kシリーズ	低速シリンダ標準形複動片ロッドクリーンシリーズ 10-/11-CQ2Xシリーズ
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	23,749円-	27,221円 -	33,111円 -	6,919円 -	3,429円 -	8,035円 -
通常出荷日	6日目〜	6日目〜	18日目〜	6日目〜	在庫品1日目〜	19日目
種類	薄型シリンダ	薄型シリンダ	薄型シリンダ	-	薄型シリンダ	薄型シリンダ
シリンダ作動方式	複動	複動	複動	複動	複動	複動
ロッド作動方式	片ロッド	両ロッド	片ロッド	片ロッド	片ロッド	片ロッド
本体形状	ブロック形	ブロック形	ブロック形	ブロック形	ブロック形	ブロック形
付加機能	標準	標準	標準	標準	標準 / ロッド回り止め機能付	標準
