ワンタッチ管継手付デュアルスピードコントローラ ステンレスシリーズ ASD-FGシリーズ
- 通常単価(税別)
- 3,104円～7,242円
- 税込単価
- 3,414円～7,966円
耐食環境で使用可能なステンレス仕様のスピードコントローラ。【特長】・2つの流量...
詳細情報を確認する- 形式
- デュアル
- 制御方式
- メーターイン・メーターアウト
- 接続部の種類
- おねじ+ワンタッチ継手
- 本体材質
- PBT
- ねじ部材質
- ステンレス
- ツマミの種類
- 樹脂
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が9型番あります。
商品情報

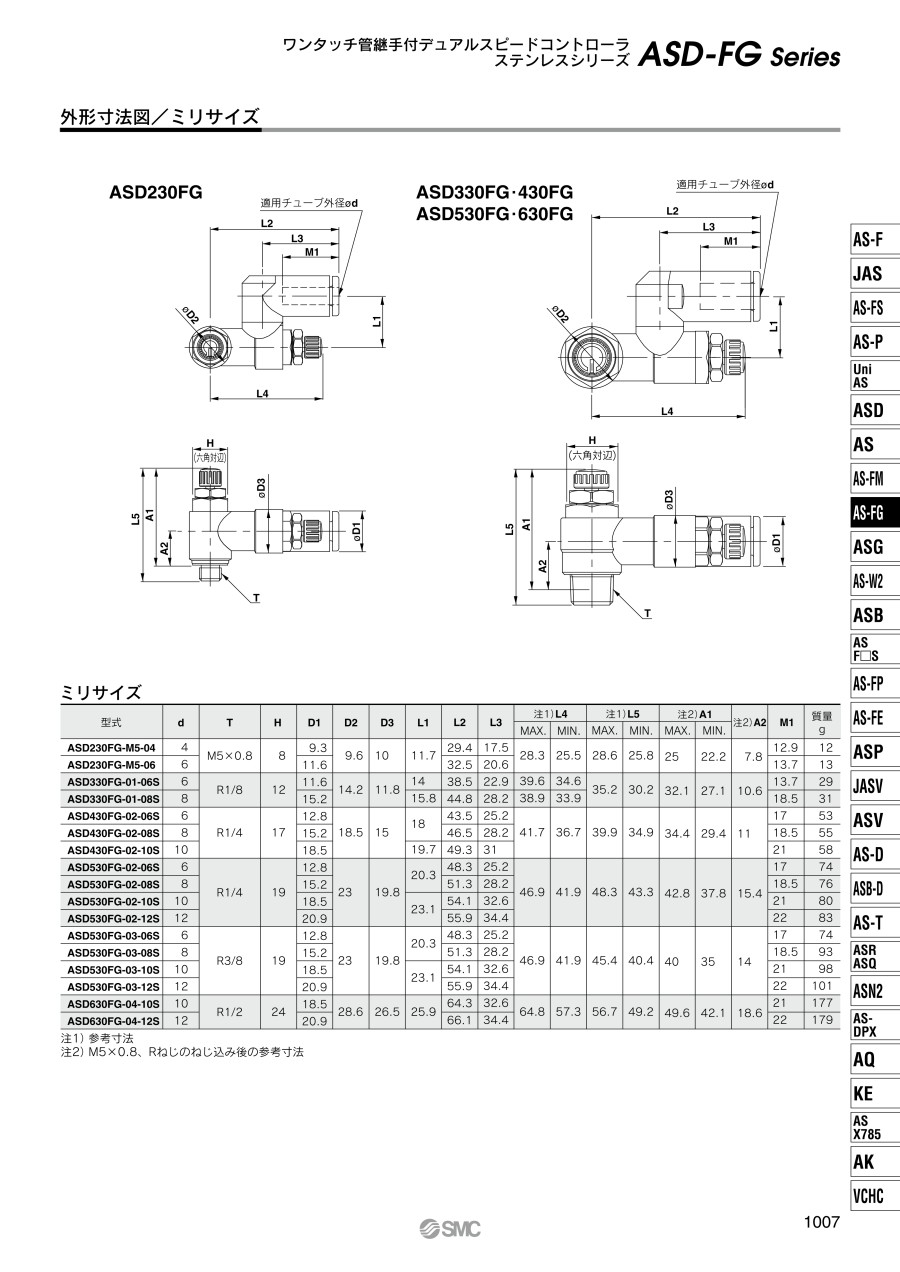

外形図
ASD230FG
ASD330FG・430FG・ASD530FG・630FG
製品仕様
| 型番 | 管接続口径 | 適用チューブ外径 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ミリサイズ | インチサイズ | |||||||||||
| 4 | 6 | 8 | 10 | 12 | 1/8" | 5/32" | 3/16" | 1/4" | 5/16" | 3/8" | ||
| ASD230FG-M5 | M5×0.8 | ● | ● | - | - | - | - | - | - | - | - | - |
| ASD330FG-01 | R1/8 | - | ● | ● | - | - | - | - | - | - | - | - |
| ASD430FG-02 | R1/4 | - | ● | ● | ● | - | - | - | - | - | - | - |
| ASD530FG-02 | R1/4 | - | ● | ● | ● | ● | - | - | - | - | - | - |
| ASD530FG-03 | R3/8 | - | ● | ● | ● | ● | - | - | - | - | - | - |
| ASD630FG-04 | R1/2 | - | - | - | ● | ● | - | - | - | - | - | - |
| ASD230FG-U10/32 | 10-32 UNF | - | - | - | - | - | ● | ● | ● | ● | - | - |
| ASD330FG-N01 | NPT1/8 | - | - | - | - | - | - | - | ● | ● | ● | - |
| ASD430FG-N02 | NPT1/4 | - | - | - | - | - | - | - | - | ● | ● | ● |
| ASD530FG-N02 | NPT1/4 | - | - | - | - | - | - | - | - | ● | ● | ● |
| ASD530FG-N03 | NPT3/8 | - | - | - | - | - | - | - | - | ● | ● | ● |
| ASD630FG-N04 | NPT1/2 | - | - | - | - | - | - | - | - | - | - | ● |
製品仕様
| 使用流体 | 空気 |
|---|---|
| 保証耐圧力 | 1.5MPa |
| 最高使用圧力 | 1MPa |
| 最低使用圧力 | 0.1MPa |
| 周囲温度および使用流体温度 | -5～+60℃（凍結なきこと） |
| 注）適用チューブ材質 | ナイロン、ソフトナイロン、ポリウレタン |
注）ソフトナイロン・ポリウレタンは最高使用圧力にご注意ください。
流量および音速コンダクタンス
| 型番 | ASD230FG | ASD330FG | ASD430FG | ASD530FG | ASD630FG | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| チューブ外径 | ミリサイズ | φ4、φ6 | φ6、φ8 | φ6 | φ8、φ10 | φ6 | φ8 | φ10、φ12 | φ10 | φ12 |
| インチサイズ | φ3/16" φ1/4" φ1/8" φ5/32" | φ3/16" φ1/4" | - | φ1/4" φ5/16" φ3/8" | φ1/4" | φ5/16" | φ3/8" | - | φ3/8" | |
| 制御流れ 自由流れ | 流量L/min（ANR） | 75 | 175 | 295 | 350 | 500 | 600 | 700 | 1,200 | 1,300 |
| 音速コンダクタンス dm3/（s・bar） | 0.21 | 0.49 | 0.82 | 0.97 | 1.4 | 1.7 | 1.9 | 3.3 | 3.6 | |
| 臨界圧力比 | 制御流れ | 0.25 | 0.2 | 0.2 | 0.2 | 0.2 | ||||
| 自由流れ | 0.3 | 0.15 | 0.15 | 0.15 | 0.15 | |||||
注）流量は圧力0.5MPa、温度20℃の値です。
規格表
単位：mm
ミリサイズ
| 型番 | d | T | H | D1 | D2 | D3 | L1 | L2 | L3 | 注1）L4 | 注1）L5 | 注2）A1 | 注2）A2 | M1 | 質量 g | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX. | MIN. | MAX. | MIN. | MAX. | MIN. | |||||||||||||
| ASD230FG-M5-04 | 4 | M5×0.8 | 8 | 9.3 | 9.6 | 10 | 11.7 | 29.4 | 17.5 | 28.3 | 25.5 | 28.6 | 25.8 | 25 | 22.2 | 7.8 | 12.9 | 12 |
| ASD230FG-M5-06 | 6 | 11.6 | 32.5 | 20.6 | 13.7 | 13 | ||||||||||||
| ASD330FG-01-06S | 6 | R1/8 | 12 | 11.6 | 14.2 | 11.8 | 14 | 38.5 | 22.9 | 39.6 | 34.6 | 35.2 | 30.2 | 32.1 | 27.1 | 10.6 | 13.7 | 29 |
| ASD330FG-01-08S | 8 | 15.2 | 15.8 | 44.8 | 28.2 | 38.9 | 33.9 | 18.5 | 31 | |||||||||
| ASD430FG-02-06S | 6 | R1/4 | 17 | 12.8 | 18.5 | 15 | 18 | 43.5 | 25.2 | 41.7 | 36.7 | 39.9 | 34.9 | 34.4 | 29.4 | 11 | 17 | 53 |
| ASD430FG-02-08S | 8 | 15.2 | 46.5 | 28.2 | 18.5 | 55 | ||||||||||||
| ASD430FG-02-10S | 10 | 18.5 | 19.7 | 49.3 | 31 | 21 | 58 | |||||||||||
| ASD530FG-02-06S | 6 | R1/4 | 19 | 12.8 | 23 | 19.8 | 20.3 | 48.3 | 25.2 | 46.9 | 41.9 | 48.3 | 43.3 | 42.8 | 37.8 | 15.4 | 17 | 74 |
| ASD530FG-02-08S | 8 | 15.2 | 51.3 | 28.2 | 18.5 | 76 | ||||||||||||
| ASD530FG-02-10S | 10 | 18.5 | 23.1 | 54.1 | 32.6 | 21 | 80 | |||||||||||
| ASD530FG-02-12S | 12 | 20.9 | 55.9 | 34.4 | 22 | 83 | ||||||||||||
| ASD530FG-03-06S | 6 | R3/8 | 19 | 12.8 | 23 | 19.8 | 20.3 | 48.3 | 25.2 | 46.9 | 41.9 | 45.4 | 40.4 | 40 | 35 | 14 | 17 | 74 |
| ASD530FG-03-08S | 8 | 15.2 | 51.3 | 28.2 | 18.5 | 93 | ||||||||||||
| ASD530FG-03-10S | 10 | 18.5 | 23.1 | 54.1 | 32.6 | 21 | 98 | |||||||||||
| ASD530FG-03-12S | 12 | 20.9 | 55.9 | 34.4 | 22 | 101 | ||||||||||||
| ASD630FG-04-10S | 10 | R1/2 | 24 | 18.5 | 28.6 | 26.5 | 25.9 | 64.3 | 32.6 | 64.8 | 57.3 | 56.7 | 49.2 | 49.6 | 42.1 | 18.6 | 21 | 177 |
| ASD630FG-04-12S | 12 | 20.9 | 66.1 | 34.4 | 22 | 179 | ||||||||||||
注1）参考寸法
注2）M5×0.8、Rねじのねじ込み後の参考寸法
インチサイズ
| 型番 | d | T | H | D1 | D2 | D3 | L1 | L2 | L3 | 注1）L4 | 注1）L5 | 注2）A1 | 注2）A2 | M1 | 質量 g | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX. | MIN. | MAX. | MIN. | MAX. | MIN. | |||||||||||||
| ASD230FG-U10/32-01 | 1/8" | 10-32UNF | 8 | 8.4 | 9.6 | 10 | 11.7 | 29.4 | 17.5 | 28.3 | 25.5 | 28.6 | 25.8 | 25 | 22.2 | 7.8 | 12.9 | 12 |
| ASD230FG-U10/32-03 | 5/32" | 9.3 | 13 | |||||||||||||||
| ASD230FG-U10/32-05 | 3/16" | 11.4 | 35.2 | 23.3 | 16.5 | 15 | ||||||||||||
| ASD230FG-U10/32-07 | 1/4" | 12 | 32.6 | 20.7 | 13.5 | 13 | ||||||||||||
| ASD330FG-N01-05S | 3/16" | NPT1/8 | 12.7 | 11.6 | 14.2 | 11.8 | 14 | 38.5 | 23.9 | 39.6 | 34.6 | 35.2 | 30.2 | 32 | 27 | 10.6 | 16.5 | 30 |
| ASD330FG-N01-07S | 1/4" | 13.2 | 15.8 | 42.2 | 25.6 | 38.9 | 33.9 | 17 | 31 | |||||||||
| ASD330FG-N01-09S | 5/16" | 15.2 | 44.8 | 28.2 | 18.5 | |||||||||||||
| ASD430FG-N02-07S | 1/4" | NPT1/4 | 17.5 | 13.2 | 18.5 | 15 | 18 | 43.9 | 25.6 | 41.7 | 36.7 | 39.9 | 34.9 | 34.6 | 29.6 | 11 | 17 | 55 |
| ASD430FG-N02-09S | 5/16" | 15.2 | 46.5 | 28.2 | 18.5 | |||||||||||||
| ASD430FG-N02-11S | 3/8" | 18.5 | 19.7 | 49.3 | 31 | 21 | 62 | |||||||||||
| ASD530FG-N02-07S | 1/4" | NPT1/4 | 19 | 13.2 | 23 | 19.8 | 20.3 | 48.7 | 25.6 | 46.9 | 41.9 | 48.3 | 43.3 | 43 | 38 | 15.4 | 17 | 76 |
| ASD530FG-N02-09S | 5/16" | 15.2 | 51.3 | 28.2 | 18.5 | |||||||||||||
| ASD530FG-N02-11S | 3/8" | 18.5 | 23.1 | 54.1 | 32.6 | 21 | 84 | |||||||||||
| ASD530FG-N03-07S | 1/4" | NPT3/8 | 19 | 13.2 | 23 | 19.8 | 20.3 | 48.7 | 25.6 | 46.9 | 41.9 | 45.4 | 40.4 | 40.3 | 35.3 | 14 | 17 | 93 |
| ASD530FG-N03-09S | 5/16" | 15.2 | 51.3 | 28.2 | 18.5 | |||||||||||||
| ASD530FG-N03-11S | 3/8" | 18.5 | 23.1 | 54.1 | 32.6 | 21 | 102 | |||||||||||
| ASD630FG-N04-11S | 3/8" | NPT1/2 | 23.8 | 18.5 | 28.6 | 26.5 | 25.9 | 64.3 | 32.6 | 64.8 | 57.3 | 56.7 | 49.2 | 46.9 | 42.1 | 18.6 | 21 | 180 |
注1）参考寸法
注2）10-32UNF、NPTねじのねじ込み後の参考寸法
商品特長詳細
ニードル弁／流量特性
ASD230FG
ASD330FG
ASD430FG
ASD530FG
ASD630FG
注）流量特性は代表値になります。
※上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,104円 ( 3,414円 ) | 在庫品1日目当日出荷可能 |
3,445円 ( 3,790円 ) | 6日目 |
3,288円 ( 3,617円 ) | 在庫品1日目当日出荷可能 |
3,185円 ( 3,504円 ) | 9日目 |
3,397円 ( 3,737円 ) | 在庫品1日目当日出荷可能 |
3,756円 ( 4,132円 ) | 6日目 |
6,437円 ( 7,081円 ) | 在庫品1日目当日出荷可能 |
6,575円 ( 7,233円 ) | 在庫品1日目当日出荷可能 |
7,242円 ( 7,966円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
耐食環境で使用可能なステンレス仕様のスピードコントローラ。
【特長】
・2つの流量制御弁とチェック弁を一体化
・飛び出し防止、単動シリンダの速度制御
・負荷変動時にも安定した速度制御が可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
ワンタッチ管継手付デュアルスピードコントローラ ステンレスシリーズ ASD-FGシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q単動シリンダの速度調整ができるスピードコントローラは、何を使用しますか？
A
「メータイン制御」のスピードコントローラをご使用ください。
単動シリンダのスプリング側は圧縮空気がないので、メータアウト制御ができません。
シリンダの出側も戻り側も速度制御が必要な場合は、「メータイン」と「メータアウト」スピードコントローラを直列に設置します。
なお、1つのスピードコントローラでメータインとメータアウトの機能をもつ、
デュアルスピードコントローラ「ASDシリーズ」をご用意しております。
単動シリンダのスプリング側は圧縮空気がないので、メータアウト制御ができません。
シリンダの出側も戻り側も速度制御が必要な場合は、「メータイン」と「メータアウト」スピードコントローラを直列に設置します。
なお、1つのスピードコントローラでメータインとメータアウトの機能をもつ、
デュアルスピードコントローラ「ASDシリーズ」をご用意しております。
Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。
A
【メータアウト制御】
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？
またエアブローの流量調整にスピードコントローラを使用できますか？
A
速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
