型番:

KDM10S-09

解除

この商品は10個からご注文いただけます。

閲覧中の商品と併せてご検討ください

薄形エアチャック MHF2シリーズ

ワンタッチ管継手付マルチコネクタ DMKシリーズ

－閉じる

KDM10S-09の仕様・寸法情報

本体材質

[標準(PBT)] PBT,C3604BD無電解ニッケルめっき

パッキン・Oリング材質

[標準(NBR)] NBR

使用流体

空気

継手種類

ソケット・レデューサ

[その他] コネクタソケット

種類

[ワンタッチ継手] ワンタッチ

適用チューブ外径1(φ)

5/16

接続チューブ本数(本)

コネクタ種類

ソケット

リリースブッシュ色

赤

オーダーメイド仕様

なし

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

接続チューブ本数	チューブ外径	型番	質量g	リリースブッシュ色
10本	φ1/8"	KDM10-01	300	赤
	φ5/32"	KDM10-03
	φ1/4"	KDM10-07
	φ5/16"	KDM10-09	520
20本	φ1/8"	KDM20-01	520
	φ5/32"	KDM20-03
	φ1/4"	KDM20-07
	φ5/16"	KDM20-09	950

構造

適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
チューブ外径	φ1/8"、φ5/32"、φ1/4"、φ5/16"

製品仕様

使用流体：空気
使用圧力範囲：-100kPa～+1MPa 注）
保証耐圧力：1.5MPa
周囲温度および使用流体温度：-5～+60℃（凍結なきこと）

注）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

材質

プラグケース、ソケットケース		POM
プレート、ブラケット		SPCC焼付塗装
プラグコネクタ、ソケットコネクタ	ボディ	PBT、C3604BD無電解ニッケルめっき付（φ5/16の場合）
	チャック	SUS304
	ガイド	SUS304、C3604BD 無電解ニッケルめっき付、POM（φ5/16の場合）
	コレット、リリースブッシュ	POM
	パッキン	NBR
クランプボルト、ブラケット用ねじ、十字穴付ナベ小ねじ		SWRMニッケルめっき付
E形止め輪		SUS304

型番リスト

表示件数

型番

KDM10S-09

本体材質

適用チューブ外径1

(φ)

接続チューブ本数

(本)

リリースブッシュ色

オーダーメイド仕様

最小発注数量

[標準(PBT)] PBT,C3604BD無電解ニッケルめっき

5/16

赤

なし

10個

通常単価(税別) (税込単価)	通常出荷日

5,261円

( 5,787円 )

6日目

詳細情報

基本情報

基本情報

ワンタッチ継手、インチサイズ角形マルチコネクタ用のソケットです。
【特長】
・パネルと機械装置の分離輸送や故障によるユニッ卜交換などの省力に有効
・多心ワンタッチ着脱

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像はワンタッチ継手「角形マルチコネクタ」の画像となっております。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

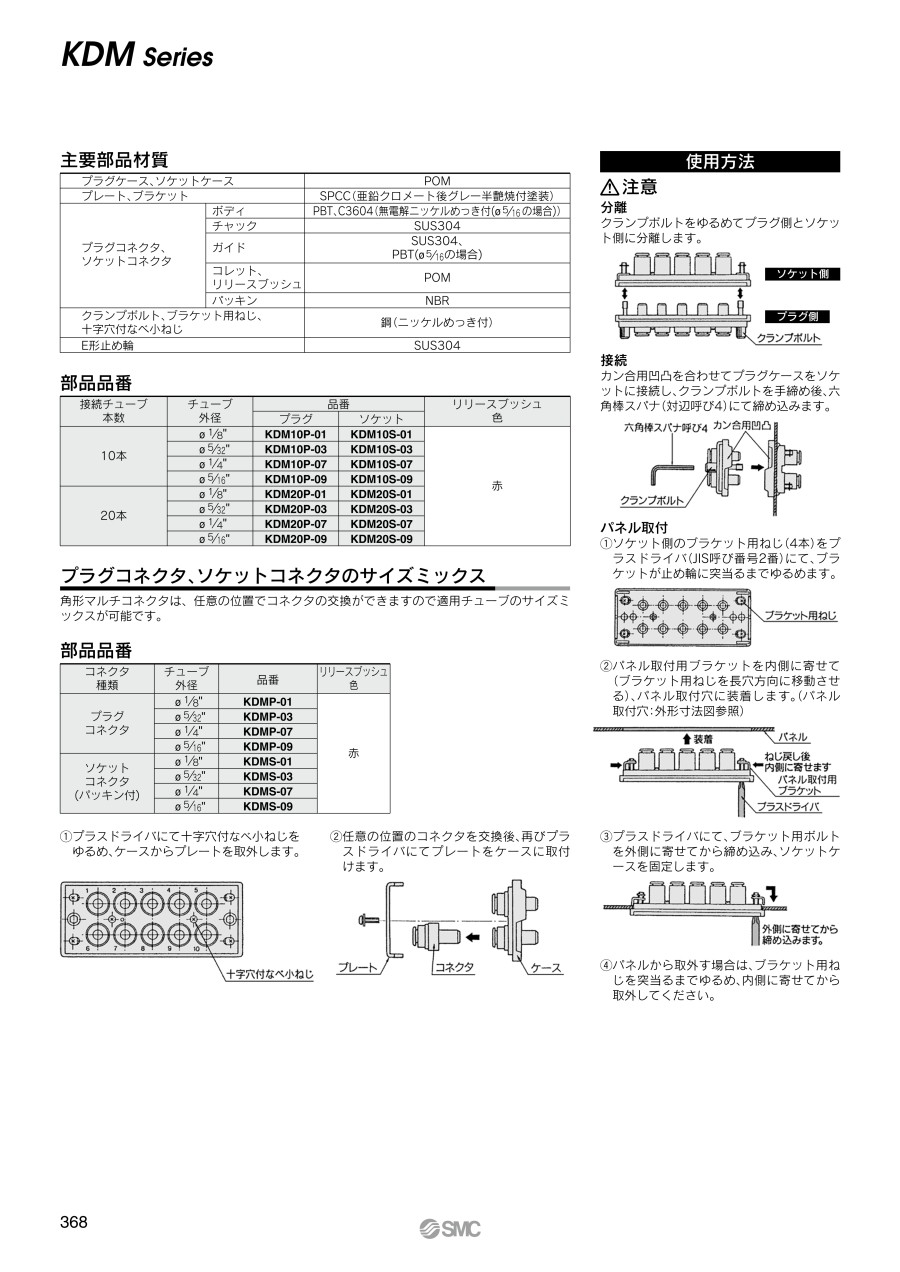

カタログ
