商品情報

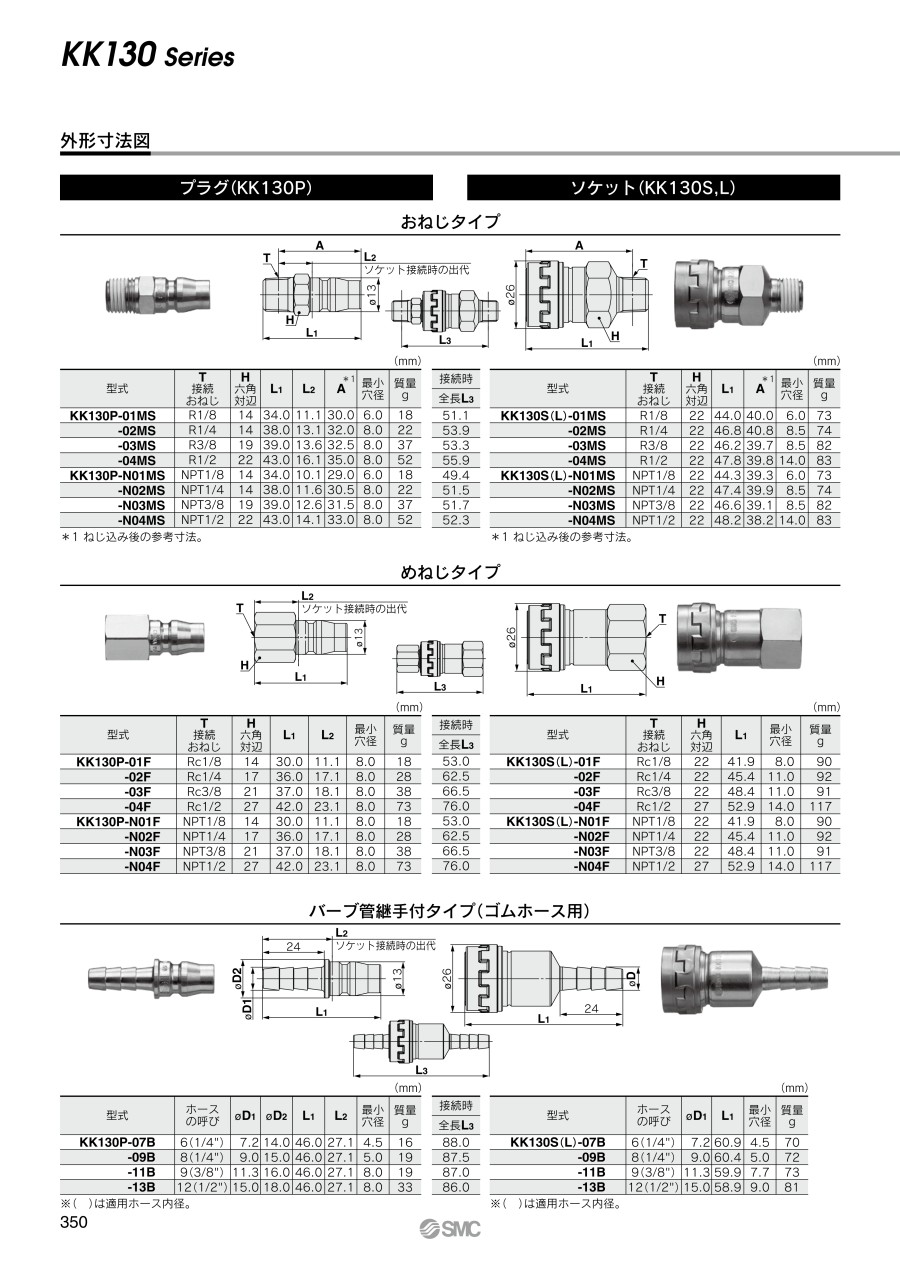

外形図

おねじタイプ

めねじタイプ

バーブ管継手付タイプ（ゴムホース用）

ナット管継手付タイプ（布入りウレタンホース用）

ワンタッチ管継手付タイプ

製品仕様

おねじタイプ

めねじタイプ

バーブ管継手付タイプ（ゴムホース用）

ナット管継手付タイプ（布入りウレタンホース用）

ワンタッチ管継手付タイプ

仕様

使用流体	空気^注）
使用圧力範囲	0～1.5MPa
使用圧力範囲	ワンタッチ管継手付タイプ：0～1.0MPa
保証耐圧力	2.0MPa
周囲温度および使用流体温度	-20～+80℃（凍結なきこと）
周囲温度および使用流体温度	ワンタッチ管継手付タイプ：-5～+60℃（凍結なきこと）
めっき	スリーブ：無電解ニッケルめっき付その他の外部金属部品：亜鉛クロメート付
シール	おねじシール剤付

注）水には使用できません。

共通性能

プラグ・ソケット接続方式	スリーブスライドによる着脱方式
チェック弁	ソケット：チェック弁内蔵
流れ方向	双方向
スリーブロック機構	手動ロック方式（ディテント付）準標準

規格表

おねじタイプ

型番	T 接続おねじ	H 六角対辺	L₁	A^*1	最小穴径	質量 g
KK130S（L）-01MS	R1/8	22	44.0	40.0	6.0	73
KK130S（L）-02MS	R1/4	22	46.8	40.8	8.5	74
KK130S（L）-03MS	R3/8	22	46.2	39.7	8.5	82
KK130S（L）-04MS	R1/2	22	47.8	39.8	14.0	83
KK130S（L）-N01MS	NPT1/8	22	44.3	39.3	6.0	73
KK130S（L）-N02MS	NPT1/4	22	47.4	39.9	8.5	74
KK130S（L）-N03MS	NPT3/8	22	46.6	39.1	8.5	82
KK130S（L）-N04MS	NPT1/2	22	48.2	38.2	14.0	83

*1.ねじ込み後の参考寸法

めねじタイプ

型番	T 接続おねじ	H 六角対辺	L₁	最小穴径	質量 g
KK130S（L）-01F	Rc1/8	22	41.9	8.0	90
KK130S（L）-02F	Rc1/4	22	45.4	11.0	92
KK130S（L）-03F	Rc3/8	22	48.4	11.0	91
KK130S（L）-04F	Rc1/2	27	52.9	14.0	117
KK130S（L）-N01F	NPT1/8	22	41.9	8.0	90
KK130S（L）-N02F	NPT1/4	22	45.4	11.0	92
KK130S（L）-N03F	NPT3/8	22	48.4	11.0	91
KK130S（L）-N04F	NPT1/2	27	52.9	14.0	117

バーブ管継手付タイプ（ゴムホース用）

型番	ホースの呼び	φD₁	L₁	最小穴径	質量 g
KK130S（L）-07B	6（1/4"）	7.2	60.9	4.5	70
KK130S（L）-09B	8（1/4"）	9.0	60.4	5.0	72
KK130S（L）-11B	9（3/8"）	11.3	59.9	7.7	73
KK130S（L）-13B	12（1/2"）	15.0	58.9	9.0	81

※（）は適用ホース内径

ナット管継手付タイプ（布入りウレタンホース用）

型番	適用ホース内径／外径	H₁	H₂	L₁	M	最小穴径	質量 g
KK130S（L）-50N	5／8	22	14	49.6	13.7	4.5	85
KK130S（L）-60N	6／9	22	17	51.6	16.4	5.5	95
KK130S（L）-65N	6.5／10	22	17	51.6	16.5	6.0	92
KK130S（L）-80N	8／12	22	19	52.6	17.4	8.0	97
KK130S（L）-85N	8.5／12.5	22	19	52.6	17.4	8.0	101
KK130S（L）-110N	11／16	24	24	52.6	20.1	10.0	119

ワンタッチ管継手付タイプ

型番	適用チューブ外径 mm	D	L₁	M	最小穴径	質量 g
KK130S（L）-06H	6	13.0	52.3	16.7	4.5	72
KK130S（L）-08H	8	14.8	53.3	18.6	6.0	74
KK130S（L）-10H	10	17.8	55.3	20.7	9.0	77
KK130S（L）-12H	12	20.0	55.3	21.7	9.0	80
KK130S（L）-07H	1/4"	13.0	52.3	16.7	4.5	72
KK130S（L）-09H	5/16"	14.8	53.3	18.6	6.0	74
KK130S（L）-11H	3/8"	17.6	55.3	20.7	7.0	79
KK130S（L）-13H	1/2"	20.0	55.3	21.7	9.0	78

注意・禁止事項

※上記以外の仕様につきましては、カタログをご参照ください。

型番リスト

表示件数

型番

接続部の種類

ねじの種類

ねじの呼び(inch)

使用温度範囲

(℃)

使用圧力範囲

(MPa)

ホースの呼び

(mm/(インチ))

適用ホース内径/外径

(mm)

適用チューブ外径

(mm)

適用チューブ外径

(インチ)

最小発注数量

めねじタイプ	Rc（管用テーパめねじ）	1/8	-20～80	0～1.5	-	-	-	-	5個
おねじタイプ	R（管用テーパおねじ）	1/8	-20～80	0～1.5	-	-	-	-	5個
めねじタイプ	Rc（管用テーパめねじ）	1/4	-20～80	0～1.5	-	-	-	-	5個
おねじタイプ	R（管用テーパおねじ）	1/4	-20～80	0～1.5	-	-	-	-	5個
めねじタイプ	Rc（管用テーパめねじ）	3/8	-20～80	0～1.5	-	-	-	-	5個
おねじタイプ	R（管用テーパおねじ）	3/8	-20～80	0～1.5	-	-	-	-	5個
めねじタイプ	Rc（管用テーパめねじ）	1/2	-20～80	0～1.5	-	-	-	-	5個
おねじタイプ	R（管用テーパおねじ）	1/2	-20～80	0～1.5	-	-	-	-	5個
ワンタッチ継手付	-	-	-5～60	0～1	-	-	6	-	5個
[ホース取付用] ゴムホース用	-	-	-20～80	0～1.5	6(1/4")	-	-	-	5個
ワンタッチ継手付	-	-	-5～60	0～1	-	-	-	1/4	5個
ワンタッチ継手付	-	-	-5～60	0～1	-	-	8	-	5個
[ホース取付用] ゴムホース用	-	-	-20～80	0～1.5	8(1/4")	-	-	-	5個
ワンタッチ継手付	-	-	-5～60	0～1	-	-	-	5/16	5個
ワンタッチ継手付	-	-	-5～60	0～1	-	-	10	-	5個
[ホース取付用] ゴムホース用	-	-	-20～80	0～1.5	9(3/8")	-	-	-	5個
ワンタッチ継手付	-	-	-5～60	0～1	-	-	-	3/8	5個
ワンタッチ継手付	-	-	-5～60	0～1	-	-	12	-	5個
[ホース取付用] ゴムホース用	-	-	-20～80	0～1.5	12(1/2")	-	-	-	5個
ワンタッチ継手付	-	-	-5～60	0～1	-	-	-	1/2	5個
ナット締込タイプ	-	-	-20～80	0～1.5	-	5/8	-	-	5個
ナット締込タイプ	-	-	-20～80	0～1.5	-	6/9	-	-	5個
ナット締込タイプ	-	-	-20～80	0～1.5	-	6.5/10	-	-	5個
ナット締込タイプ	-	-	-20～80	0～1.5	-	8/12	-	-	5個
ナット締込タイプ	-	-	-20～80	0～1.5	-	8.5/12.5	-	-	5個
ナット締込タイプ	-	-	-20～80	0～1.5	-	11/16	-	-	5個
めねじタイプ	NPT（アメリカ管用テーパーねじ）	1/8	-20～80	0～1.5	-	-	-	-	5個
おねじタイプ	NPT（アメリカ管用テーパーねじ）	1/8	-20～80	0～1.5	-	-	-	-	5個
めねじタイプ	NPT（アメリカ管用テーパーねじ）	1/4	-20～80	0～1.5	-	-	-	-	5個
おねじタイプ	NPT（アメリカ管用テーパーねじ）	1/4	-20～80	0～1.5	-	-	-	-	5個
めねじタイプ	NPT（アメリカ管用テーパーねじ）	3/8	-20～80	0～1.5	-	-	-	-	5個
おねじタイプ	NPT（アメリカ管用テーパーねじ）	3/8	-20～80	0～1.5	-	-	-	-	5個
めねじタイプ	NPT（アメリカ管用テーパーねじ）	1/2	-20～80	0～1.5	-	-	-	-	5個
おねじタイプ	NPT（アメリカ管用テーパーねじ）	1/2	-20～80	0～1.5	-	-	-	-	5個

通常単価(税別) (税込単価)	通常出荷日

853円 ( 938円 )	6日目
985円 ( 1,084円 )	在庫品1日目当日出荷可能
853円 ( 938円 )	6日目
852円 ( 937円 )	在庫品1日目当日出荷可能
853円 ( 938円 )	6日目
852円 ( 937円 )	在庫品1日目当日出荷可能
887円 ( 976円 )	6日目
887円 ( 976円 )	6日目
1,032円 ( 1,135円 )	在庫品1日目当日出荷可能
853円 ( 938円 )	6日目
1,032円 ( 1,135円 )	6日目
1,032円 ( 1,135円 )	6日目
853円 ( 938円 )	6日目
1,032円 ( 1,135円 )	9日目
1,247円 ( 1,372円 )	在庫品1日目当日出荷可能
853円 ( 938円 )	6日目
1,028円 ( 1,131円 )	9日目
1,069円 ( 1,176円 )	6日目
853円 ( 938円 )	6日目
1,069円 ( 1,176円 )	9日目
1,073円 ( 1,180円 )	在庫品1日目当日出荷可能
929円 ( 1,022円 )	9日目
975円 ( 1,073円 )	在庫品1日目当日出荷可能
926円 ( 1,019円 )	6日目
926円 ( 1,019円 )	6日目
993円 ( 1,092円 )	6日目
853円 ( 938円 )	9日目
853円 ( 938円 )	9日目
853円 ( 938円 )	9日目
853円 ( 938円 )	9日目
853円 ( 938円 )	9日目
853円 ( 938円 )	9日目
887円 ( 976円 )	9日目
887円 ( 976円 )	9日目

詳細情報

基本情報

基本情報

圧力損失低減により省エネを実現したSカプラー・ワンタッチジョイント。
【特長】
・空気消費量の削減ができ、コンプレッサの消費電力の低減によりコストダウンが可能。
・従来品と比べ14％（12g）軽量化。
・従来品と比べプラグ挿入力22％（20N）低減（0.5MPa時）。
・従来品と比べC値34％アップ（ねじR1/4タイプ）。
・従来品と比べ1.7mm短縮。
・ワンタッチ管継手タイプを標準化。
・エアブローでの使用時、入口圧力を下げても出口圧力や流量が同等になる。
・不意な衝撃などによる離脱を防止。デイテント付スリーブのためロック位置、解除位置を保持。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
Sカプラー KK130シリーズプラグ KK130P
本商品に適合するプラグとなります。ソケットとあわせて検討可能です。
SMC
Sカプラー KK130シリーズソケット KK130S
同商品タイプのスリーブロック機構無し製品となります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Sカプラー KK130シリーズソケット KK130Lのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QカプラーKKシリーズ・KK130シリーズのスリーブロック機構とは何か？

接続しているプラグとソケットが、落下などの衝撃により離脱する事を防止するためのロック機構です。
ソケットのスリーブを廻す事で、ロック・解除ができます。
スーリブロック機構は、KKシリーズには標準、KK130シリーズにはオプションでご用意しています。KKAシリーズにはありません。
詳細は取扱説明書をご参照ください。

QカプラーKK□シリーズを真空で使用したいが可能ですか？

型式は限定されますが、KKシリーズ・KKHシリーズ・KKAシリーズは低真空で使用できます。
ただし漏れがゼロではないので、真空保持用途などでの使用は避けてください。
また、KK130シリーズは真空での使用はできません。
【低真空で使用可能なカプラー】
＜KK/KKHシリーズ＞
　KK2 ： -100kPa～1MPa
　KK3 ： -90kPa～1MPa
＜KKHシリーズ＞
　KKH3 ： -90kPa～1MPa
＜KKAシリーズ＞
　KKA3 ： -100kPa～1MPa

QカプラーKK□シリーズのプラグ側とソケット側の組合せ可否について知りたい。

KK/KKHシリーズとKKAシリーズは、型式の「ボディサイズ」の数字が同じタイプなら、配管の種類に関係なく、接続可能です。
KK130シリーズのプラグ側KK130P-□とソケット側KK130S-□については、どの組合せでも接続可能です。
配管されるチューブ・ホースの種類やサイズにより、型式を選定してください。
