SMC

SカプラーKKHシリーズソケット（S）めねじタイプ

カタログ |

通常単価(税別): 564円～585円

税込単価: 620円～644円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

Sカプラー・ワンタッチジョイント。【特長】・落下衝撃（0.5Jの衝撃エネルギー相当）を吸収可能。・プラ...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

SカプラーKKシリーズプラグ（P）めねじタイプ

通常価格(税別)： 140円 (税込価格：154円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

SカプラーKKシリーズプラグ（P）ワンタッチ管継手付ストレートタイプ

通常価格(税別)： 261円 (税込価格：287円)

通常出荷日：在庫品1日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

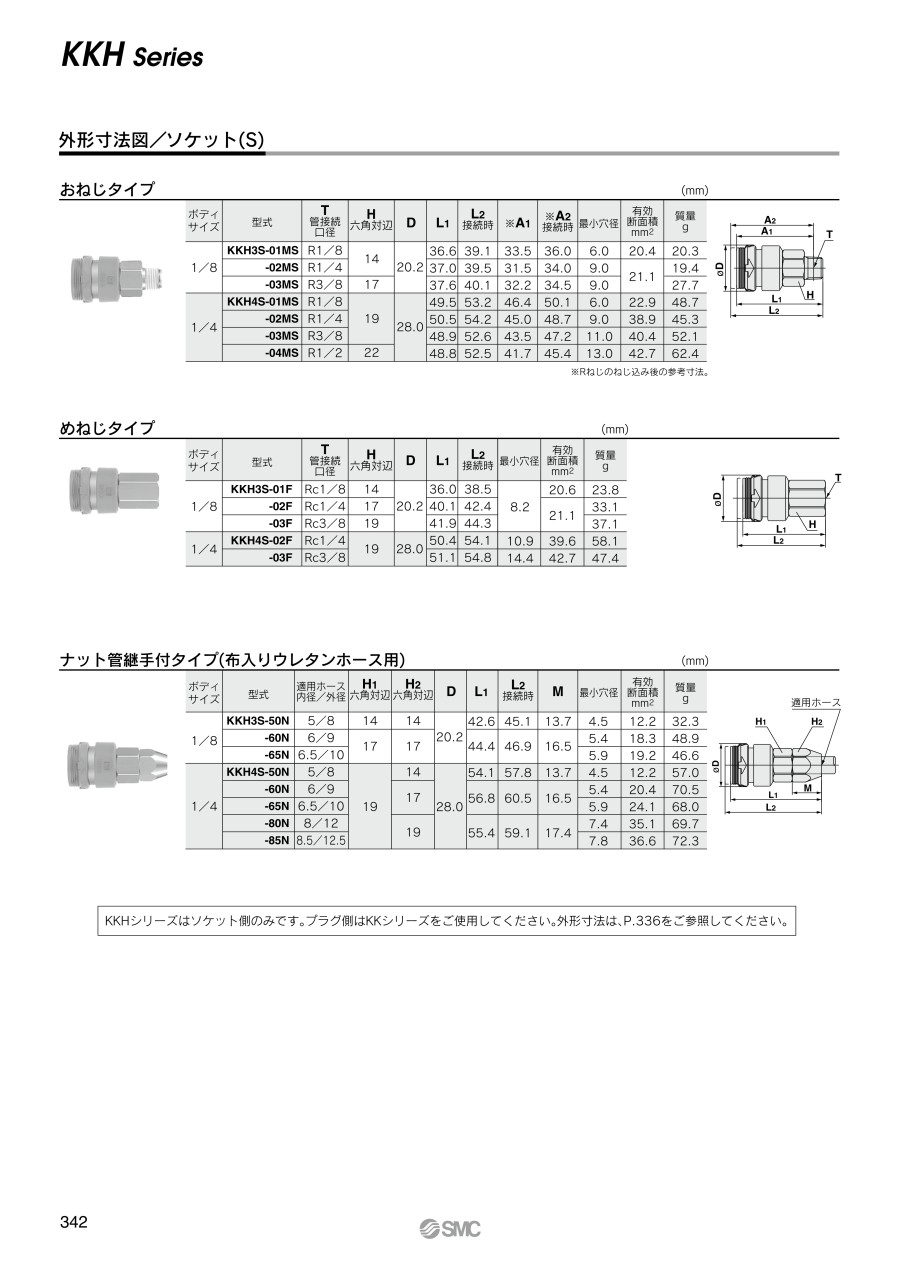

外形図

製品仕様

性能

プラグ・ソケット接続方法：ワンタッチ着脱
チェック弁：ソケットチェック弁内蔵（標準）
スリーブロック機構：なし

単位：mm

ボディサイズ	型番	T 管接続口径	H 六角対辺	D	L₁	L₂接続時	最小穴径	有効断面積 mm²	質量 g
1/8	KKH3S-01F	Rc1/8	14	20.2	36.0	38.5	8.2	20.6	23.8
	KKH3S-02F	Rc1/4	17		40.1	42.4		21.1	33.1
	KKH3S-03F	Rc3/8	19		41.9	44.3		21.1	37.1
1/4	KKH4S-02F	Rc1/4	19	28.0	50.4	54.1	10.9	39.6	58.1
1/4	KKH4S-03F	Rc3/8	19	28.0	51.1	54.8	14.4	42.7	47.4

製品仕様

使用流体	空気、水
使用圧力範囲_注）	KKH3：-90kPa～+1MPa KKH4：0～+1MPa
保証耐圧力	1.5MPa
周囲温度および使用流体温度	空気：-5～+60℃ 水：+5～+40℃ （凍結なきこと）
めっき、シール	無電解ニッケルめっき付（銅系・ふっ素系不可対応）、おねじシール剤付
接続プラグ	KKシリーズプラグ

注）漏れがゼロではないので、リーステスタ真空保持などでの使用は避けてください。

型番リスト

表示件数

型番

ねじの呼び(inch)

使用圧力範囲

(MPa)

ボディサイズ

最小発注数量

1/8	-0.09～1	1/8	5個
1/4	-0.09～1	1/8	5個
3/8	-0.09～1	1/8	5個
1/4	0～1	1/4	5個
3/8	0～1	1/4	5個

通常単価(税別) (税込単価)	通常出荷日

564円 ( 620円 )	在庫品1日目当日出荷可能
564円 ( 620円 )	9日目
564円 ( 620円 )	9日目
585円 ( 644円 )	6日目
585円 ( 644円 )	9日目

詳細情報

基本情報

基本情報

Sカプラー・ワンタッチジョイント。
【特長】
・落下衝撃（0.5Jの衝撃エネルギー相当）を吸収可能。
・プラグ・ソケット引抜き強度2倍向上（従来比）。
・超高衝撃PBT樹脂を採用。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
SカプラーKKシリーズプラグ（P）めねじタイプ
本商品に適合するプラグとなります。ソケットとあわせて検討可能です。
SMC
SカプラーKKHシリーズソケット（S）おねじタイプ
同商品タイプのおねじタイプとなります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SカプラーKKHシリーズソケット（S）めねじタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QカプラーKK□シリーズに、空気以外の流体は流せますか？

KK/KKHシリーズは空気と水、KK130シリーズは空気のみ、KKAシリーズは空気と水が使用流体になります。
それ以外の流体は保証外です。
注1）KK130シリーズは主材質が鉄のため、水は使用できません。
注2）カプラーKK□シリーズは、燃焼性・毒性のあるもの及び蒸気では使用しないでください。
注3）サージ圧が最高使用圧力以上の場合、継手やチューブの破損の原因になります。

QカプラーKK□シリーズを真空で使用したいが可能ですか？

型式は限定されますが、KKシリーズ・KKHシリーズ・KKAシリーズは低真空で使用できます。
ただし漏れがゼロではないので、真空保持用途などでの使用は避けてください。
また、KK130シリーズは真空での使用はできません。
【低真空で使用可能なカプラー】
＜KK/KKHシリーズ＞
　KK2 ： -100kPa～1MPa
　KK3 ： -90kPa～1MPa
＜KKHシリーズ＞
　KKH3 ： -90kPa～1MPa
＜KKAシリーズ＞
　KKA3 ： -100kPa～1MPa

QカプラーKK□シリーズのプラグ側とソケット側の組合せ可否について知りたい。

KK/KKHシリーズとKKAシリーズは、型式の「ボディサイズ」の数字が同じタイプなら、配管の種類に関係なく、接続可能です。
KK130シリーズのプラグ側KK130P-□とソケット側KK130S-□については、どの組合せでも接続可能です。
配管されるチューブ・ホースの種類やサイズにより、型式を選定してください。
