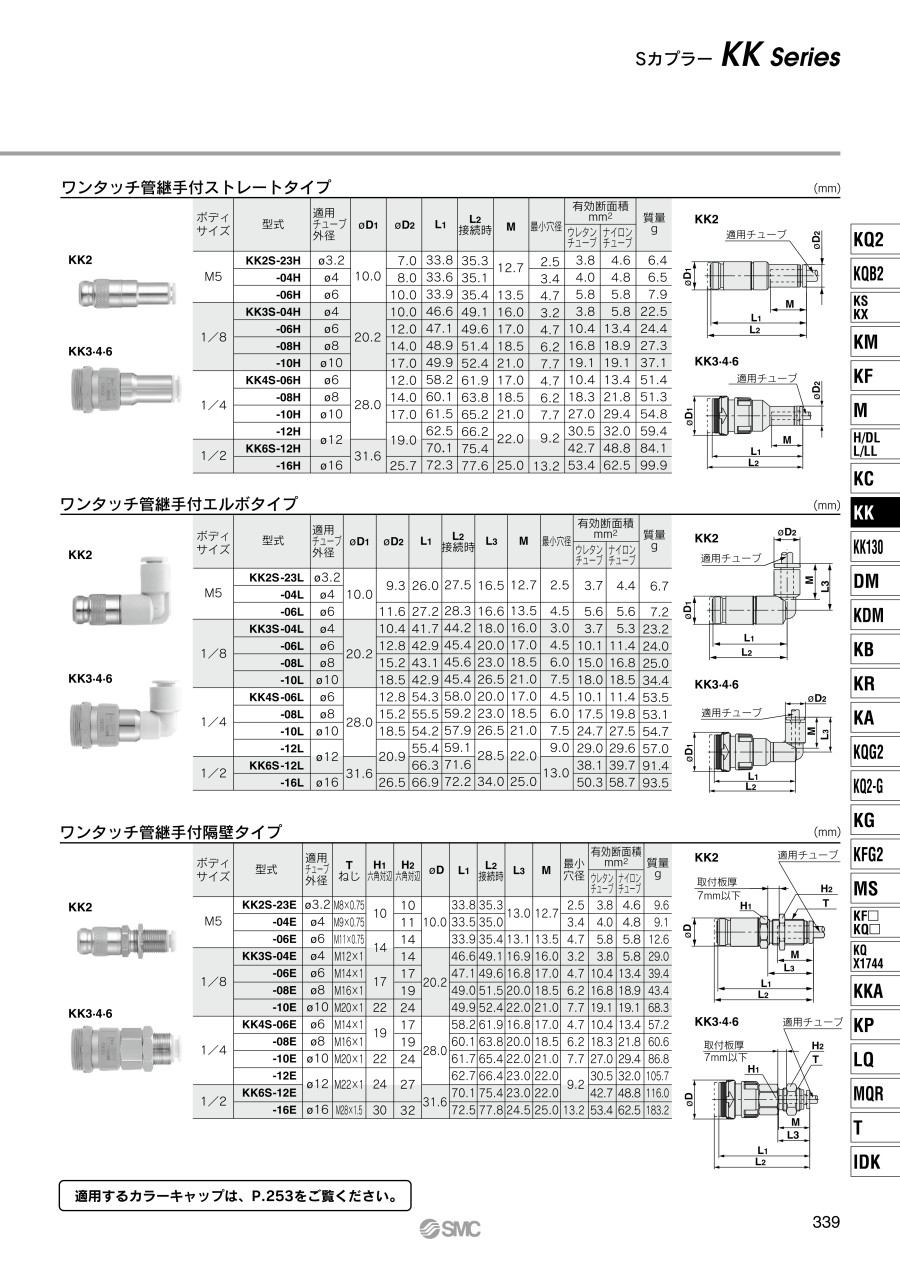

カタログ

商品情報

外形図

KK2

KK3、4、6

製品仕様

KK2

KK3、4、6

単位：mm

ボディサイズ	型番	適用チューブ外径	T ねじ	H₁ 六角対辺	H₂ 六角対辺	φD	L₁	L₂接続時	L₃	M	最小穴径	有効断面積 mm²		質量 g
ボディサイズ	型番	適用チューブ外径	T ねじ	H₁ 六角対辺	H₂ 六角対辺	φD	L₁	L₂接続時	L₃	M	最小穴径	ウレタンチューブ	ナイロンチューブ	質量 g
M5	KK2S-23E	φ3.2	M8×0.75	10	10	10.0	33.8	35.3	13.0	12.7	2.5	3.8	4.6	9.6
	KK2S-04E	φ4	M9×0.75	10	11		33.5	35.0	13.0	12.7	3.4	4.0	4.8	9.1
	KK2S-06E	φ6	M11×0.75	14	14		33.9	35.4	13.1	13.5	4.7	5.8	5.8	12.6
1/8	KK3S-04E	φ4	M12×1	14	14	20.2	46.6	49.1	16.9	16.0	3.2	3.8	5.8	29.0
	KK3S-06E	φ6	M14×1	17	17		47.1	49.6	16.8	17.0	4.7	10.4	13.4	39.4
	KK3S-08E	φ8	M16×1	17	19		49.0	51.5	20.0	18.5	6.2	16.8	18.9	43.4
	KK3S-10E	φ10	M20×1	22	24		49.9	52.4	22.0	21.0	7.7	19.1	19.1	68.3
1/4	KK4S-06E	φ6	M14×1	19	17	28.0	58.2	61.9	16.8	17.0	4.7	10.4	13.4	57.2
	KK4S-08E	φ8	M16×1	19	19		60.1	63.8	20.0	18.5	6.2	18.3	21.8	60.6
	KK4S-10E	φ10	M20×1	22	24		61.7	65.4	22.0	21.0	7.7	27.0	29.4	86.8
	KK4S-12E	φ12	M22×1	24	27		62.7	66.4	23.0	22.0	9.2	30.5	32.0	105.7
1/2	KK6S-12E	φ12	M22×1	24	27	31.6	70.1	75.4	23.0	22.0	9.2	42.7	48.8	116.0
1/2	KK6S-16E	φ16	M28×1.5	30	32	31.6	72.5	77.8	24.5	25.0	13.2	53.4	62.5	183.2

製品仕様

使用流体	空気、水
使用圧力範囲_注）	KK2：-100kPa～+1MPa KK3：-90kPa～+1MPa KK4・6：0～+1MPa
保証耐圧力	1.5MPa
周囲温度および使用流体温度	空気：-5～+60℃ 水：+5～+40℃ （凍結なきこと）
めっき、シール	無電解ニッケルめっき付（銅系・ふっ素系不可対応）、おねじシール剤付

注）漏れがゼロではないので、リークテスタ真空保持などでの使用は避けてください。

共通性能

プラグ・ソケット接続方法	ワンタッチ着脱
チェック弁	ソケット：チェック弁内蔵（標準）
スリーブロック機構_注）	手動ロック方式（標準）

注）KK2シリーズにはロック機構がついていません。

流量特性

空気（0～1MPa）：KK2

空気（0～1MPa）：KK3、4、6

水（0～0.4MPa）：KK2

水（0～0.4MPa）：KK3、4、6

注意・禁止事項

※ 上記以外の仕様につきましては、カタログをご参照ください。

型番リスト

表示件数

型番

使用圧力範囲

(MPa)

ボディサイズ

適用チューブ外径

(mm)

最小発注数量

-0.1～1	M5	4	5個
-0.1～1	M5	6	5個
-0.1～1	M5	3.2	5個
-0.09～1	1/8	4	1個
-0.09～1	1/8	6	5個
-0.09～1	1/8	8	5個
-0.09～1	1/8	10	5個
0～1	1/4	6	5個
0～1	1/4	8	5個
0～1	1/4	10	5個
0～1	1/4	12	5個
0～1	1/2	12	5個
0～1	1/2	16	5個

通常単価(税別) (税込単価)	通常出荷日

715円 ( 787円 )	在庫品1日目当日出荷可能
715円 ( 787円 )	在庫品1日目当日出荷可能
714円 ( 785円 )	6日目
1,062円 ( 1,168円 )	在庫品1日目当日出荷可能
1,062円 ( 1,168円 )	在庫品1日目当日出荷可能
1,062円 ( 1,168円 )	在庫品1日目当日出荷可能
1,213円 ( 1,334円 )	在庫品1日目当日出荷可能
1,146円 ( 1,261円 )	在庫品1日目当日出荷可能
1,462円 ( 1,608円 )	在庫品1日目当日出荷可能
1,453円 ( 1,598円 )	在庫品1日目当日出荷可能
1,324円 ( 1,456円 )	6日目
2,037円 ( 2,241円 )	在庫品1日目当日出荷可能
2,107円 ( 2,318円 )	6日目

詳細情報

基本情報

基本情報

プラグ・ソケット引抜強度が向上したSカプラー・ワンタッチジョイント。
【特長】
・スリーブカバー付を標準化。
・さらにロックリングを耐衝撃PBTに変更することで耐衝撃性も向上。
・バルブスプリングで流路を塞がないため、有効断面積のロスを少なくできる。
・整流効果を考慮したチェック弁先端形状。
・もれの少ないシール構造。
・鋼球を使用しない構造のため、流路を狭めることなくスリムなボディで、かつ大きな有効断面積を実現した。
・ボディの小型化とともにプレス部品、樹脂部品の採用により、徹底した軽量化を実現した。
・ワンタッチ管継手付タイプを標準化。
・プラグ側、ソケット側のどちらからでも流せる。
【用途】
・使用流体：空気、水。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。カプラーとあわせて検討可能です。
SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。カプラーとあわせて検討可能です。
SMC
SカプラーKKシリーズプラグ（P）ワンタッチ管継手付隔壁タイプ
本商品に適合するプラグとなります。ソケットとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SカプラーKKシリーズソケット（S）ワンタッチ管継手付隔壁タイプのレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

作業性の向上に使用しています

満足度：5.02023/09/05

製品を持ち上げるのに吸着パットを取り付けたバランサーを使用しています。製品によって先端の吸着パットの形状を変更しています...もっと読む

0人が参考にしています。

研究開発品試作時付帯部品として使用

満足度：5.02020/01/29

開発中の各種空圧機器試作品付帯配管にて、その容易な脱着性による作業効率向上を視野に入れ継手として利用しました。開発段階で...もっと読む

0人が参考にしています。

製品（パネル）に使用

満足度：4.02019/02/13

自社製品（パネル）のアウトレットとして使用しています。間違い防止、識別を容易にするためSカプラーKKシリーズプラグ（P...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

QカプラーKK□シリーズに、空気以外の流体は流せますか？

KK/KKHシリーズは空気と水、KK130シリーズは空気のみ、KKAシリーズは空気と水が使用流体になります。
それ以外の流体は保証外です。
注1）KK130シリーズは主材質が鉄のため、水は使用できません。
注2）カプラーKK□シリーズは、燃焼性・毒性のあるもの及び蒸気では使用しないでください。
注3）サージ圧が最高使用圧力以上の場合、継手やチューブの破損の原因になります。

QカプラーKK□シリーズを真空で使用したいが可能ですか？

型式は限定されますが、KKシリーズ・KKHシリーズ・KKAシリーズは低真空で使用できます。
ただし漏れがゼロではないので、真空保持用途などでの使用は避けてください。
また、KK130シリーズは真空での使用はできません。
【低真空で使用可能なカプラー】
＜KK/KKHシリーズ＞
　KK2 ： -100kPa～1MPa
　KK3 ： -90kPa～1MPa
＜KKHシリーズ＞
　KKH3 ： -90kPa～1MPa
＜KKAシリーズ＞
　KKA3 ： -100kPa～1MPa

QカプラーKK□シリーズのプラグ側とソケット側の組合せ可否について知りたい。

KK/KKHシリーズとKKAシリーズは、型式の「ボディサイズ」の数字が同じタイプなら、配管の種類に関係なく、接続可能です。
KK130シリーズのプラグ側KK130P-□とソケット側KK130S-□については、どの組合せでも接続可能です。
配管されるチューブ・ホースの種類やサイズにより、型式を選定してください。
