SカプラーKKシリーズ ソケット（S） ワンタッチ管継手付エルボタイプ
- 通常単価(税別)
- 666円～1,857円特別価格
- 税込単価
- 733円～2,043円特別価格
プラグ・ソケット引抜強度が向上したSカプラー・ワンタッチジョイント。【特長】・スリーブカバー付を標準化...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

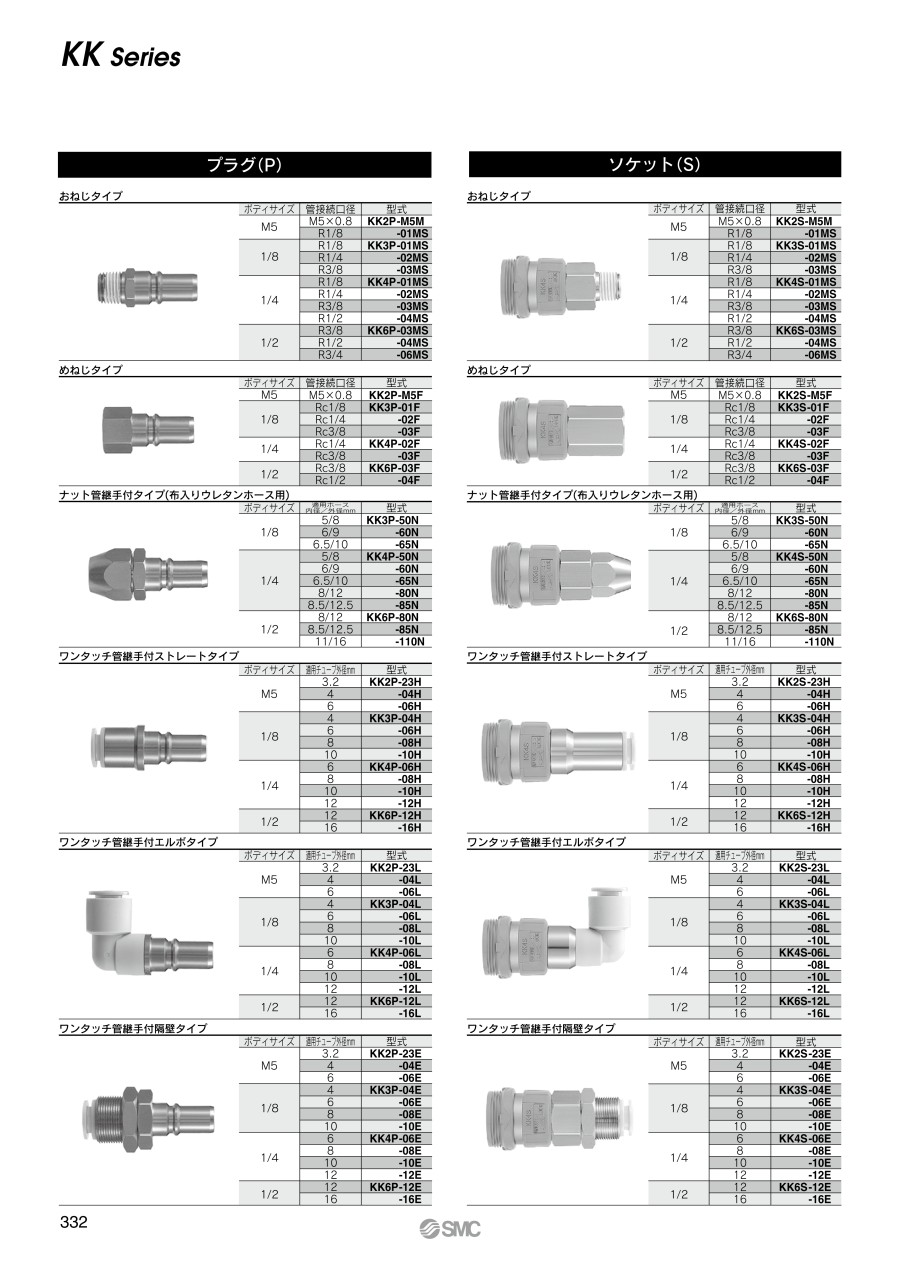

商品情報
外形図
KK2
KK3、4、6
製品仕様
KK2
KK3、4、6
| ボディサイズ | 型番 | 適用チューブ外径 | φD1 | φD2 | L1 | L2接続時 | L3 | M | 最小穴径 | 有効断面積 mm2 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ウレタンチューブ | ナイロンチューブ | |||||||||||
| M5 | KK2S-23L | φ3.2 | 10.0 | 9.3 | 26.0 | 27.5 | 16.5 | 12.7 | 2.5 | 3.7 | 4.4 | 6.7 |
| KK2S-04L | φ4 | |||||||||||
| KK2S-06L | φ6 | 11.6 | 27.2 | 28.3 | 16.6 | 13.5 | 4.5 | 5.6 | 5.6 | 7.2 | ||
| 1/8 | KK3S-04L | φ4 | 20.2 | 10.4 | 41.7 | 44.2 | 18.0 | 16.0 | 3.0 | 3.7 | 5.3 | 23.2 |
| KK3S-06L | φ6 | 12.8 | 42.9 | 45.4 | 20.0 | 17.0 | 4.5 | 10.1 | 11.4 | 24.0 | ||
| KK3S-08L | φ8 | 15.2 | 43.1 | 45.6 | 23.0 | 18.5 | 6.0 | 15.0 | 16.8 | 25.0 | ||
| KK3S-10L | φ10 | 18.5 | 42.9 | 45.4 | 26.5 | 21.0 | 7.5 | 18.0 | 18.5 | 34.4 | ||
| 1/4 | KK4S-06L | φ6 | 28.0 | 12.8 | 54.3 | 58.0 | 20.0 | 17.0 | 4.5 | 10.1 | 11.4 | 53.5 |
| KK4S-08L | φ8 | 15.2 | 55.5 | 59.2 | 23.0 | 18.5 | 6.0 | 17.5 | 19.8 | 53.1 | ||
| KK4S-10L | φ10 | 18.5 | 54.2 | 57.9 | 26.5 | 21.0 | 7.5 | 24.7 | 27.5 | 54.7 | ||
| KK4S-12L | φ12 | 20.9 | 55.4 | 59.1 | 28.5 | 22.0 | 9.0 | 29.0 | 29.6 | 57.0 | ||
| 1/2 | KK6S-12L | 31.6 | 66.3 | 71.6 | 13.0 | 38.1 | 39.7 | 91.4 | ||||
| KK6S-16L | φ16 | 26.5 | 66.9 | 72.2 | 34.0 | 25.0 | 50.3 | 58.7 | 93.5 | |||
製品仕様
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲注） | KK2：-100kPa～+1MPa KK3：-90kPa～+1MPa KK4・6：0～+1MPa |
| 保証耐圧力 | 1.5MPa |
| 周囲温度および使用流体温度 | 空気：-5～+60℃ 水：+5～+40℃ （凍結なきこと） |
| めっき、シール | 無電解ニッケルめっき付（銅系・ふっ素系不可対応）、おねじシール剤付 |
注）漏れがゼロではないので、リークテスタ真空保持などでの使用は避けてください。
共通性能
| プラグ・ソケット接続方法 | ワンタッチ着脱 |
|---|---|
| チェック弁 | ソケット：チェック弁内蔵（標準） |
| スリーブロック機構注） | 手動ロック方式（標準） |
注）KK2シリーズにはロック機構がついていません。
流量特性
空気（0～1MPa）：KK2
空気（0～1MPa）：KK3、4、6
水（0～0.4MPa）：KK2
水（0～0.4MPa）：KK3、4、6
注意・禁止事項
- ※ 上記以外の仕様につきましては、カタログをご参照ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
698円 ( 768円 ) | 在庫品1日目当日出荷可能 |
698円 ( 768円 ) | 在庫品1日目当日出荷可能 |
666円 ( 733円 ) | 19日目 |
1,005円 ( 1,106円 ) | 在庫品1日目当日出荷可能 |
909円518円 ( 570円 ) | 在庫品1日目当日出荷可能 |
958円 ( 1,054円 ) | 在庫品1日目当日出荷可能 |
1,171円 ( 1,288円 ) | 6日目 |
1,116円 ( 1,228円 ) | 在庫品1日目当日出荷可能 |
1,116円 ( 1,228円 ) | 6日目 |
1,206円 ( 1,327円 ) | 6日目 |
1,414円 ( 1,555円 ) | 6日目 |
1,857円 ( 2,043円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
プラグ・ソケット引抜強度が向上したSカプラー・ワンタッチジョイント。
【特長】
・スリーブカバー付を標準化。
・さらにロックリングを耐衝撃PBTに変更することで耐衝撃性も向上。
・バルブスプリングで流路を塞がないため、有効断面積のロスを少なくできる。
・整流効果を考慮したチェック弁先端形状。
・もれの少ないシール構造。
・鋼球を使用しない構造のため、流路を狭めることなくスリムなボディで、かつ大きな有効断面積を実現した。
・ボディの小型化とともにプレス部品、樹脂部品の採用により、徹底した軽量化を実現した。
・ワンタッチ管継手付タイプを標準化。
・プラグ側、ソケット側のどちらからでも流せる。
【用途】
・使用流体：空気、水。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
商品担当おすすめ
よくあるご質問（FAQ）
それ以外の流体は保証外です。
注1）KK130シリーズは主材質が鉄のため、水は使用できません。
注2）カプラーKK□シリーズは、燃焼性・毒性のあるもの 及び蒸気では使用しないでください。
注3）サージ圧が最高使用圧力以上の場合、継手やチューブの破損の原因になります。
ただし漏れがゼロではないので、真空保持用途などでの使用は避けてください。
また、KK130シリーズは真空での使用はできません。
【低真空で使用可能なカプラー】
＜KK/KKHシリーズ＞
KK2 ： -100kPa～1MPa
KK3 ： -90kPa～1MPa
＜KKHシリーズ＞
KKH3 ： -90kPa～1MPa
＜KKAシリーズ＞
KKA3 ： -100kPa～1MPa
KK130シリーズのプラグ側KK130P-□とソケット側KK130S-□については、どの組合せでも接続可能です。
配管されるチューブ・ホースの種類やサイズにより、型式を選定してください。
