掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

KK2

KK3、4、6

製品仕様

KK2

KK3、4、6

単位：mm

ボディサイズ	型番	T 管接続口径	H 六角対辺	φD	L₁	L₂接続時	※A₁	※A₂接続時	最小穴径	有効断面積 mm²	質量 g
M5	KK2S-M5M	M5×0.8	8	10.0	24.7	26.2	21.7	23.7	2.5	3.8	6.1
M5	KK2S-01MS	R1/8	10	10.0	24.4	25.9	21.7	22.8	4.7	5.8	9.1
1/8	KK3S-01MS	R1/8	14	20.2	36.6	39.1	33.5	36.0	6.0	20.4	20.1
	KK3S-02MS	R1/4	14		37.0	39.5	31.5	34.0	9.0	21.1	19.2
	KK3S-03MS	R3/8	17		37.6	40.1	32.2	34.5	9.0	21.1	29.0
1/4	KK4S-01MS	R1/8	19	28.0	49.5	53.2	46.4	50.1	6.0	22.9	47.5
	KK4S-02MS	R1/4			50.5	54.2	45.0	48.7	9.0	38.9	44.1
	KK4S-03MS	R3/8			48.9	52.6	43.5	47.2	11.0	40.4	50.9
	KK4S-04MS	R1/2	22		48.8	52.5	41.7	45.4	13.0	42.7	61.2
1/2	KK6S-03MS	R3/8	24	31.6	59.1	64.4	53.7	59.0	11.0	71.7	87.9
	KK6S-04MS	R1/2	24		59.3	64.6	52.2	57.5	13.0	82.3	90.1
	KK6S-06MS	R3/4	27		60.2	65.5	50.7	56.0	15.0	83.8	113.3

※Rねじのねじ込み後の参考寸法

製品仕様

使用流体	空気、水
使用圧力範囲_注）	KK2：-100kPa～+1MPa KK3：-90kPa～+1MPa KK4・6：0～+1MPa
保証耐圧力	1.5MPa
周囲温度および使用流体温度	空気：-5～+60℃ 水：+5～+40℃ （凍結なきこと）
めっき、シール	無電解ニッケルめっき付（銅系・ふっ素系不可対応）、おねじシール剤付

注）漏れがゼロではないので、リークテスタ真空保持などでの使用は避けてください。

共通性能

プラグ・ソケット接続方法	ワンタッチ着脱
チェック弁	ソケット：チェック弁内蔵（標準）
スリーブロック機構_注）	手動ロック方式（標準）

注）KK2シリーズにはロック機構がついていません。

流量特性

空気（0～1MPa）：KK2

空気（0～1MPa）：KK3、4、6

水（0～0.4MPa）：KK2

水（0～0.4MPa）：KK3、4、6

注意・禁止事項

※ 上記以外の仕様につきましては、カタログをご参照ください。

型番リスト

表示件数

型番

ねじの種類

ねじの呼び(inch)

ねじの呼び(M)

使用圧力範囲

(MPa)

ボディサイズ

管接続口径

最小発注数量

R（管用テーパおねじ）	1/8	-	-0.1～1	M5	-	5個
M（メートルねじ並目）	-	5	-0.1～1	M5	M5x0.8	5個
R（管用テーパおねじ）	1/8	-	-0.09～1	1/8	-	5個
R（管用テーパおねじ）	1/4	-	-0.09～1	1/8	-	5個
R（管用テーパおねじ）	3/8	-	-0.09～1	1/8	-	5個
R（管用テーパおねじ）	1/8	-	0～1	1/4	-	5個
R（管用テーパおねじ）	1/4	-	0～1	1/4	-	5個
R（管用テーパおねじ）	3/8	-	0～1	1/4	-	5個
R（管用テーパおねじ）	1/2	-	0～1	1/4	-	5個
R（管用テーパおねじ）	3/8	-	0～1	1/2	-	5個
R（管用テーパおねじ）	1/2	-	0～1	1/2	-	5個
R（管用テーパおねじ）	3/4	-	0～1	1/2	-	5個

通常単価(税別) (税込単価)	通常出荷日

700円 ( 770円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
618円 ( 680円 )	在庫品1日目当日出荷可能
679円 ( 747円 )	在庫品1日目当日出荷可能
614円 ( 675円 )	在庫品1日目当日出荷可能
585円 ( 644円 )	6日目
584円 ( 642円 )	在庫品1日目当日出荷可能
584円 ( 642円 )	在庫品1日目当日出荷可能
954円 ( 1,049円 )	在庫品1日目当日出荷可能
1,305円 ( 1,436円 )	在庫品1日目当日出荷可能
1,305円 ( 1,436円 )	在庫品1日目当日出荷可能
1,352円 ( 1,487円 )	6日目

詳細情報

基本情報

基本情報

プラグ・ソケット引抜強度が向上したSカプラー・ワンタッチジョイント。
【特長】
・スリーブカバー付を標準化。
・さらにロックリングを耐衝撃PBTに変更することで耐衝撃性も向上。
・バルブスプリングで流路を塞がないため、有効断面積のロスを少なくできる。
・整流効果を考慮したチェック弁先端形状。
・もれの少ないシール構造。
・鋼球を使用しない構造のため、流路を狭めることなくスリムなボディで、かつ大きな有効断面積を実現した。
・ボディの小型化とともにプレス部品、樹脂部品の採用により、徹底した軽量化を実現した。
・ワンタッチ管継手付タイプを標準化。
・プラグ側、ソケット側のどちらからでも流せる。
【用途】
・使用流体：空気、水。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

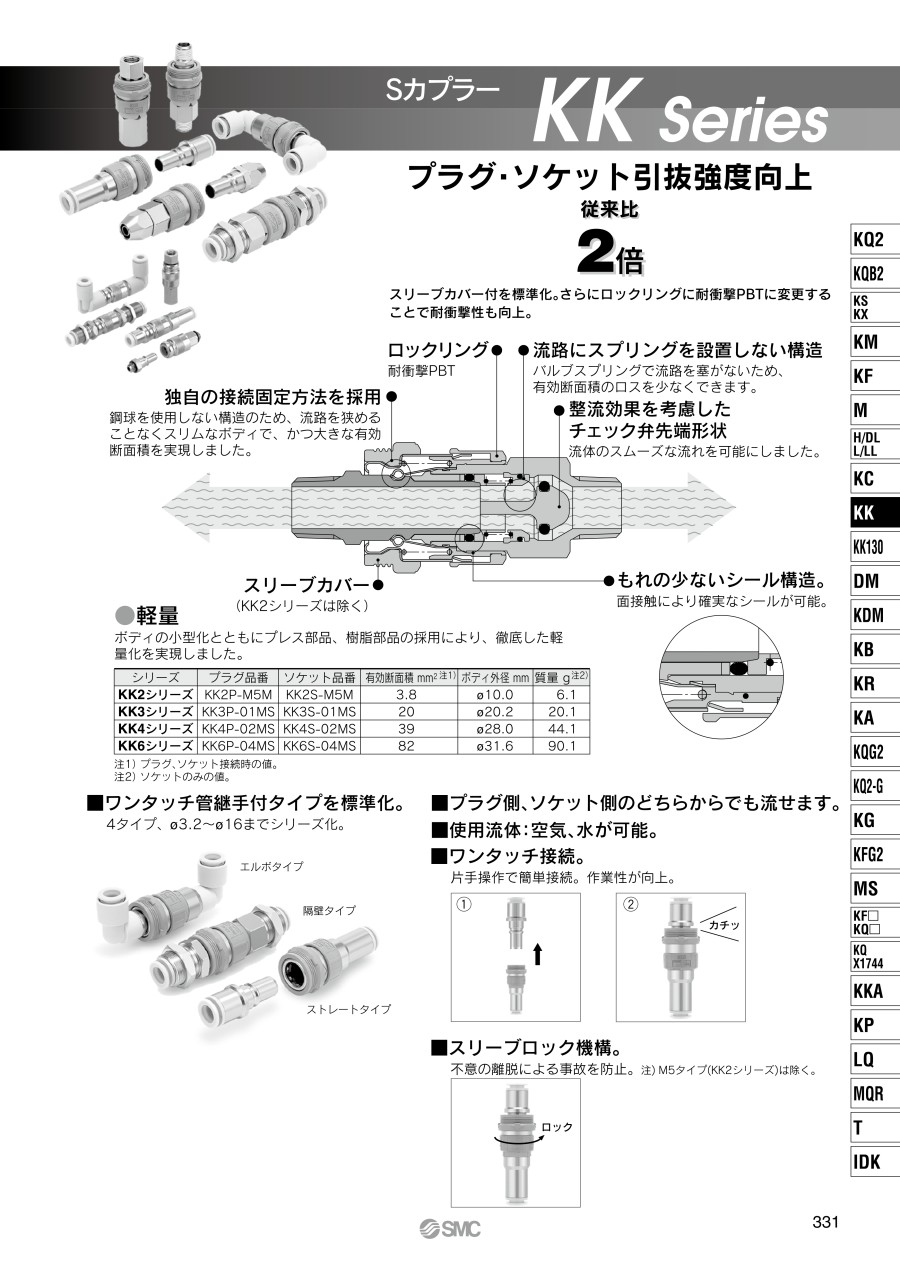

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
SカプラーKKシリーズプラグ（P）おねじタイプ
本商品に適合するプラグとなります。ソケットとあわせて検討可能です。
SMC
SカプラーKKシリーズソケット（S）めねじタイプ
同商品タイプのめねじタイプとなります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SカプラーKKシリーズソケット（S）おねじタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QカプラーKK□シリーズに、空気以外の流体は流せますか？

KK/KKHシリーズは空気と水、KK130シリーズは空気のみ、KKAシリーズは空気と水が使用流体になります。
それ以外の流体は保証外です。
注1）KK130シリーズは主材質が鉄のため、水は使用できません。
注2）カプラーKK□シリーズは、燃焼性・毒性のあるもの及び蒸気では使用しないでください。
注3）サージ圧が最高使用圧力以上の場合、継手やチューブの破損の原因になります。

QカプラーKK□シリーズを真空で使用したいが可能ですか？

型式は限定されますが、KKシリーズ・KKHシリーズ・KKAシリーズは低真空で使用できます。
ただし漏れがゼロではないので、真空保持用途などでの使用は避けてください。
また、KK130シリーズは真空での使用はできません。
【低真空で使用可能なカプラー】
＜KK/KKHシリーズ＞
　KK2 ： -100kPa～1MPa
　KK3 ： -90kPa～1MPa
＜KKHシリーズ＞
　KKH3 ： -90kPa～1MPa
＜KKAシリーズ＞
　KKA3 ： -100kPa～1MPa

QカプラーKK□シリーズのプラグ側とソケット側の組合せ可否について知りたい。

KK/KKHシリーズとKKAシリーズは、型式の「ボディサイズ」の数字が同じタイプなら、配管の種類に関係なく、接続可能です。
KK130シリーズのプラグ側KK130P-□とソケット側KK130S-□については、どの組合せでも接続可能です。
配管されるチューブ・ホースの種類やサイズにより、型式を選定してください。
