掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

使用流体	空気、水
使用圧力範囲_注）	KK2：-100kPa～+1MPa KK3：-90kPa～+1MPa KK4・6：0～+1MPa
保証耐圧力	1.5MPa
周囲温度および使用流体温度	空気：-5～+60℃ 水：5～40℃（凍結なきこと）
めっき、シール	無電解ニッケルめっき付（銅系・ふっ素系不可対応）、おねじシール剤付

注）漏れがゼロではないので、リークテスタ真空保持などでの使用は避けてください。

性能

プラグ・ソケット接続方法	ワンタッチ着脱
チェック弁	ソケット：チェック弁内蔵（標準）
スリーブロック機構_注）	手動ロック方式（標準）

注）KK2シリーズにはロック機構がついていません。

流量特性

空気（0～1MPa）／KK2シリーズ

水（0～0.4MPa）／KK2シリーズ

空気（0～1MPa）／KK3、4、6シリーズ

水（0～0.4MPa）／KK3、4、6シリーズ

ワンタッチ接続

片手操作で簡単接続。作業性が向上。

イメージ1

イメージ2

スリーブロック機構

不意の離脱による事故を防止。
注）M5タイプ（KK2シリーズ）は除く。

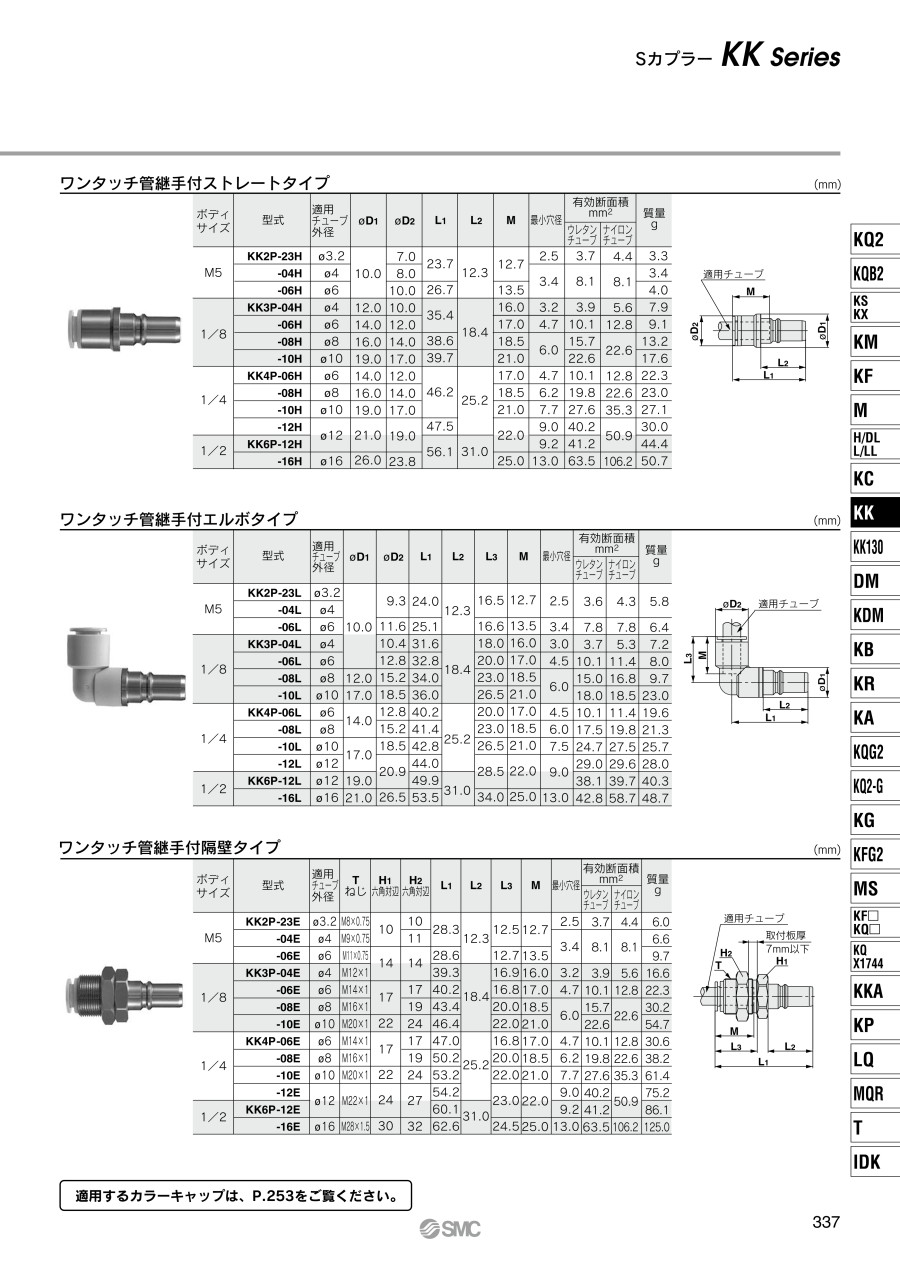

規格表

ボディサイズ	型番	適用チューブ外径	φD₁	φD₂	L₁	L₂	M	最小穴径	有効断面積mm²		質量g
ボディサイズ	型番	適用チューブ外径	φD₁	φD₂	L₁	L₂	M	最小穴径	ウレタンチューブ	ナイロンチューブ	質量g
M5	KK2P-23H	φ3.2	10.0	7.0	23.7	12.3	12.7	2.5	3.7	4.4	3.3
	KK2P-04H	φ4		8.0	23.7		12.7	3.4	8.1	8.1	3.4
	KK2P-06H	φ6		10.0	26.7		13.5	3.4	8.1	8.1	4.0
1/8	KK3P-04H	φ4	12.0	10.0	35.4	18.4	16.0	3.2	3.9	5.6	7.9
	KK3P-06H	φ6	14.0	12.0	35.4		17.0	4.7	10.1	12.8	9.1
	KK3P-08H	φ8	16.0	14.0	38.6		18.5	6.0	15.7	22.6	13.2
	KK3P-10H	φ10	19.0	17.0	39.7		21.0	6.0	22.6	22.6	17.6
1/4	KK4P-06H	φ6	14.0	12.0	46.2	25.2	17.0	4.7	10.1	12.8	22.3
	KK4P-08H	φ8	16.0	14.0			18.5	6.2	19.8	22.6	23.0
	KK4P-10H	φ10	19.0	17.0			21.0	7.7	27.6	35.3	27.1
	KK4P-12H	φ12	21.0	19.0	47.5		22.0	9.0	40.2	50.9	30.0
1/2	KK6P-12H	φ12	21.0	19.0	56.1	31.0	22.0	9.2	41.2	50.9	44.4
1/2	KK6P-16H	φ16	26.0	23.8	56.1	31.0	25.0	13.0	-	106.2	50.7

注意・禁止事項

※上記以外の仕様につきましては、カタログをご参照ください。

型番リスト

表示件数

型番

使用圧力範囲

(MPa)

ボディサイズ

適用チューブ外径

(mm)

最小発注数量

-0.1～1	M5	4	5個
-0.1～1	M5	6	5個
-0.1～1	M5	3.2	1個
-0.09～1	1/8	4	5個
-0.09～1	1/8	6	5個
-0.09～1	1/8	8	5個
-0.09～1	1/8	10	5個
0～1	1/4	6	5個
0～1	1/4	8	5個
0～1	1/4	10	5個
0～1	1/4	12	5個
0～1	1/2	12	5個
0～1	1/2	16	5個

通常単価(税別) (税込単価)	通常出荷日

275円 ( 303円 )	在庫品1日目当日出荷可能
275円 ( 303円 )	在庫品1日目当日出荷可能
302円 ( 332円 )	在庫品1日目当日出荷可能
261円 ( 287円 )	在庫品1日目当日出荷可能
275円 ( 303円 )	在庫品1日目当日出荷可能
275円 ( 303円 )	在庫品1日目当日出荷可能
344円 ( 378円 )	在庫品1日目当日出荷可能
322円 ( 354円 )	在庫品1日目当日出荷可能
344円 ( 378円 )	在庫品1日目当日出荷可能
344円 ( 378円 )	在庫品1日目当日出荷可能
385円 ( 424円 )	在庫品1日目当日出荷可能
566円 ( 623円 )	在庫品1日目当日出荷可能
747円 ( 822円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

SカプラーKKシリーズのワンタッチ管継手付ストレートタイプ。
【特長】
・プラグ・ソケット引抜強度2倍向上（従来比）
・有効断面積：3.8～82mm2
・スリーブカバー付を標準化。さらにロックリングは耐衝撃PBTに変更することで耐衝撃性も向上
・鋼球を使用しない構造のため、流路を狭めることなくスリムなボディで、かつ大きな有効断面積を実現しました
・流路にスプリングを設置しない構造
・バルブスプリングで流路を塞がないため、有効断面積のロスを少なくできます
・整流効果を考慮したチェック弁先端形状
・流体のスムーズな流れを可能にしました
・もれの少ない構造
・面接触により確実なシールが可能
・ボディの小型化とともにプレス部品、樹脂部品の採用により、徹底した軽量化を実現しました
・ワンタッチ管継手付タイプを標準化
・プラグ側、ソケット側のどちらからでも流せます
・スリーブロック機構で不意の離脱による事故を防止

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。カプラーとあわせて検討可能です。
SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。カプラーとあわせて検討可能です。
SMC
SカプラーKKシリーズソケット（S）ワンタッチ管継手付ストレートタイプ
本商品に適合するソケットとなります。プラグとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SカプラーKKシリーズプラグ（P）ワンタッチ管継手付ストレートタイプのレビュー

4.5平均満足度：4.54件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

治具への圧力計取り付けに使用しています

満足度：5.02023/01/26

エアー圧力を使用する治具に使っています。治具がいくつかあり、それにこの商品を使い圧力計を取り付けています。以前は普通のね...もっと読む

0人が参考にしています。

交換部品として購入

満足度：4.02019/11/13

従来は日東工器のカプラを使用しており、メンテナンスに伴い交換品としてこの商品を購入しました。使い勝手がよく、交換後も以前...もっと読む

0人が参考にしています。

装置のシリンダに使用

満足度：4.02019/05/08

入手性が良いのでミスミより購入しました。使用していて性能面などで気になる点はありませんでした。日本ピスコの商品の方が食い...もっと読む

0人が参考にしています。

生産設備（治具）に使用

満足度：5.02019/04/23

シリンダー利用のクランプ治具に対し、同シリーズソケットとの併用で供給エアーホースの段替え機構として使用しました。チューブ...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

QカプラーKK□シリーズに、空気以外の流体は流せますか？

KK/KKHシリーズは空気と水、KK130シリーズは空気のみ、KKAシリーズは空気と水が使用流体になります。
それ以外の流体は保証外です。
注1）KK130シリーズは主材質が鉄のため、水は使用できません。
注2）カプラーKK□シリーズは、燃焼性・毒性のあるもの及び蒸気では使用しないでください。
注3）サージ圧が最高使用圧力以上の場合、継手やチューブの破損の原因になります。

QカプラーKK□シリーズを真空で使用したいが可能ですか？

型式は限定されますが、KKシリーズ・KKHシリーズ・KKAシリーズは低真空で使用できます。
ただし漏れがゼロではないので、真空保持用途などでの使用は避けてください。
また、KK130シリーズは真空での使用はできません。
【低真空で使用可能なカプラー】
＜KK/KKHシリーズ＞
　KK2 ： -100kPa～1MPa
　KK3 ： -90kPa～1MPa
＜KKHシリーズ＞
　KKH3 ： -90kPa～1MPa
＜KKAシリーズ＞
　KKA3 ： -100kPa～1MPa

QカプラーKK□シリーズのプラグ側とソケット側の組合せ可否について知りたい。

KK/KKHシリーズとKKAシリーズは、型式の「ボディサイズ」の数字が同じタイプなら、配管の種類に関係なく、接続可能です。
KK130シリーズのプラグ側KK130P-□とソケット側KK130S-□については、どの組合せでも接続可能です。
配管されるチューブ・ホースの種類やサイズにより、型式を選定してください。
