商品情報

単位：mm

適用チューブ外径 mm	接続ねじ Rc	型番	T （M）	H1 （六角対辺）	H2 （六角対辺）	L1	L2	取付穴	M	有効断面積mm²		質量 g
適用チューブ外径 mm	接続ねじ Rc	型番	T （M）	H1 （六角対辺）	H2 （六角対辺）	L1	L2	取付穴	M	ナイロン	ウレタン	質量 g
4	1/4	KCE04-02	M12×1	17	14	40.5	14.7	13	18	2.6	2.6	32
6	1/4	KCE06-02	M14×1	17	17	42.7	14.7	15	19	6.8	6.8	36
8	3/8	KCE08-03	M16×1	19	19	49.4	15	17	21.5	16.2	13.1	42
10	3/8	KCE10-03	M20×1	22	24	53.9	14.2	21	24	25.6	20.4	79
12	3/8	KCE12-03	M22×1	24	27	56.1	13.7	23	25.5	35.4	30.4	105

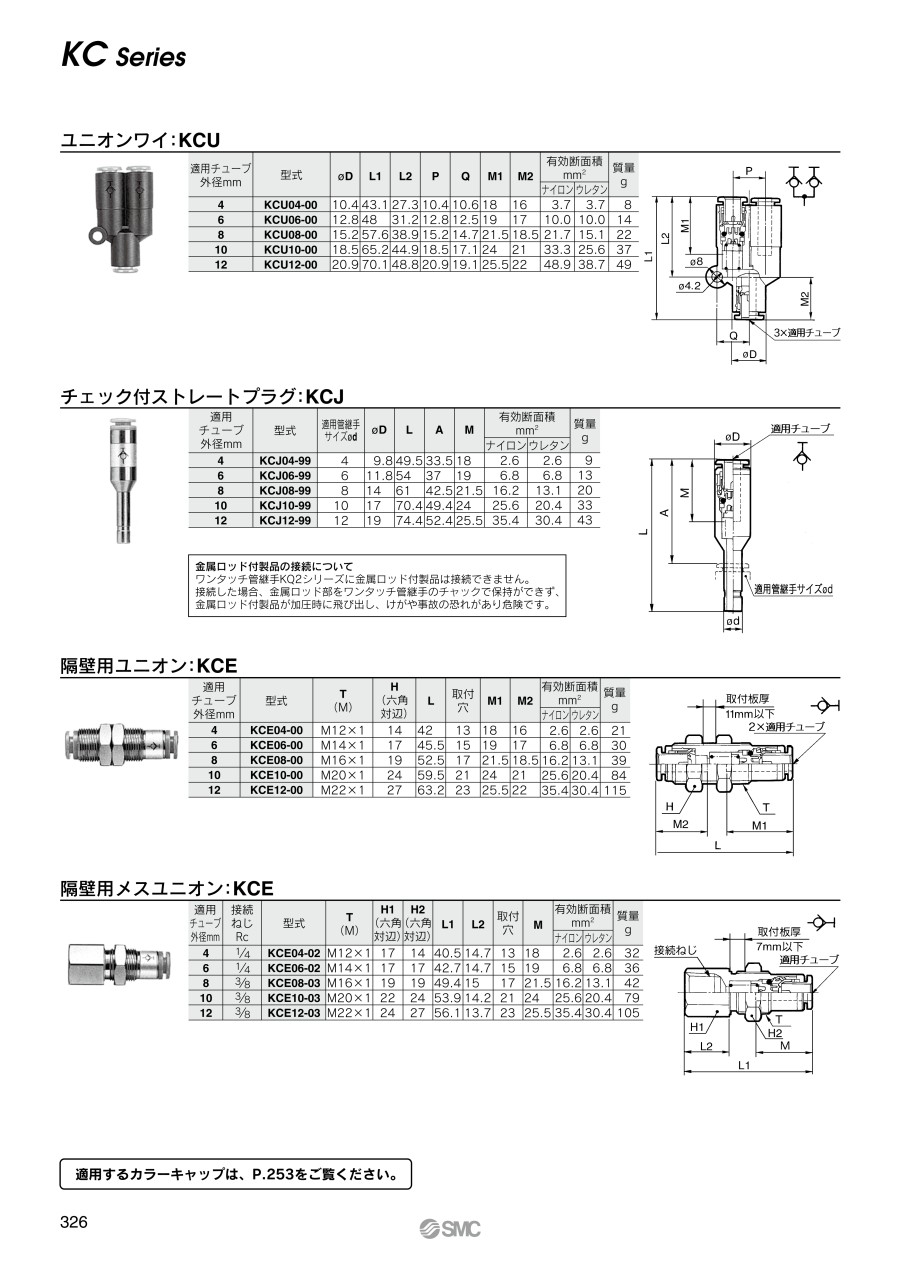

構造図

チューブ材質	ナイロン、ソフトナイロン、ポリウレタン
チューブ外径	φ4、φ6、φ8、φ10、φ12

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続ねじ

最小発注数量

通常単価(税別) (税込単価)	通常出荷日

隔壁用のワンタッチ継手。
【特長】
・配管作業の合理化、省力化。
・チューブ取外し時にエアをストップするワンタッチ管継手（セルフシール機構内蔵）。
・銅系不可仕様（無電解ニッケルめっき付）。
・シール剤付が標準仕様。
【用途】
・パネル取付等のおねじとチューブの中継接続に使用。
