未確定：候補が5型番あります。

商品情報

単位：mm

適用チューブ外径mm	型番	φD^注）	L	Q	M	有効断面積mm²		質量 g
適用チューブ外径mm	型番	φD^注）	L	Q	M	ナイロン	ウレタン	質量 g
4	KCT04-00	10.4	28.6	5.3	18	2.8	2.8	8
6	KCT06-00	12.8	32.7	6.1	19	7.6	7.6	15
8	KCT08-00	15.2	39.2	7.1	21.5	13.7	11.1	23
10	KCT10-00	18.5	45.5	7.9	24	21.1	19.0	39
12	KCT12-00	20.9	49.2	8.6	25.5	28.3	24.3	52

注）φDは最大径を意味します。

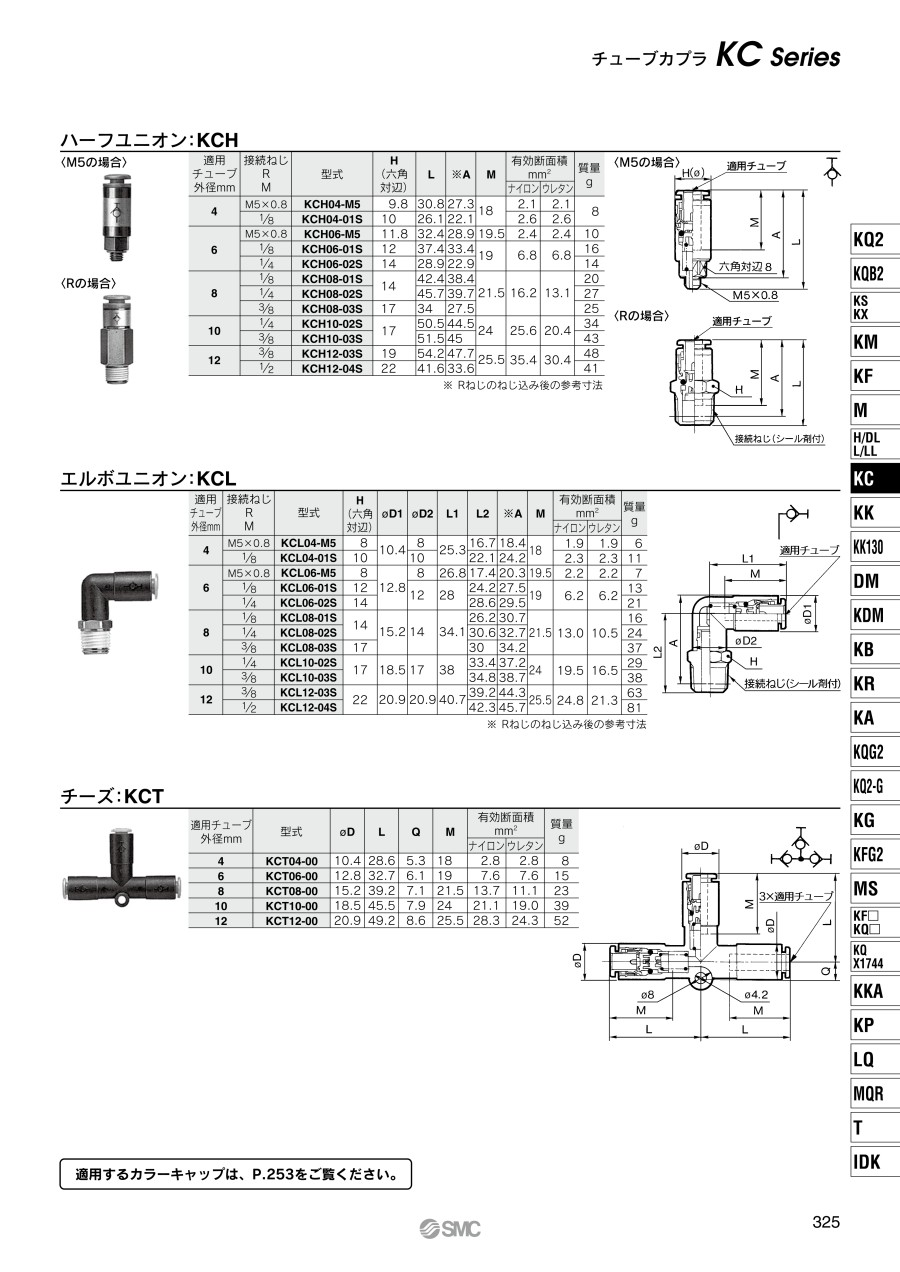

構造図

チューブ材質	ナイロン、ソフトナイロン、ポリウレタン
チューブ外径	φ4、φ6、φ8、φ10、φ12

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

最小発注数量

通常単価(税別) (税込単価)	通常出荷日

【特長】
・配管作業の合理化、省力化。
・チューブ取外し時にエアをストップするワンタッチ管継手（セルフシール機構内蔵）。
・銅系不可仕様（無電解ニッケルめっき付）。
・シール剤付が標準仕様。
【用途】
・両側90度方向のチューブ同士の分岐接続に使用。

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

チューブカプラ KCシリーズチーズ KCTのレビュー

この商品のレビューはありません

	今見ている商品チューブカプラ KCシリーズチーズ KCT	チューブカプラ KCシリーズストレート KCH	チューブカプラ KCシリーズエルボユニオン KCL	チューブカプラ KCシリーズハーフユニオン KCH	チューブカプラ KCシリーズユニオンワイ KCU	チューブカプラ KCシリーズ隔壁用ユニオン KCE
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	1,127円-	614円 -	673円 -	522円 -	1,076円 -	1,062円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
本体材質	PBT	C3604	C3604+PBT	C3604+PBT	PBT	C3604
パッキン・Oリング材質	NBR	NBR	NBR	NBR	NBR	NBR
周囲温度(℃)	-5::60	-5::60	-5::60	-5::60	-5::60	-5::60
使用流体	空気	空気	空気	空気	空気	空気
継手種類	ユニオン同径	ユニオン同径	ねじ取付方向	ねじ取付方向	ユニオン同径	ユニオン同径
