SUS316 ワンタッチ管継手 KQG2シリーズロングエルボユニオン KQG2W

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（3件）

通常単価(税別): 1,828円～9,276円

税込単価: 2,011円～10,204円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

SUS316 ワンタッチ管継手 KQG2シリーズハーフユニオン KQG2H

4.4

通常価格(税別)： 1,137円 (税込価格：1,251円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

SUS316 ワンタッチ管継手 KQG2シリーズ六角穴付ハーフユニオン KQG2S

4.5

通常価格(税別)： 1,214円 (税込価格：1,335円)

通常出荷日：在庫品1日目

継手の干渉防止に最適なワンタッチ継手。【特長】・小型・軽量化・使用流体温度：-...

詳細情報を確認する

本体材質
SUS316
ねじ部材質
SUS316
パッキン・Oリング材質
特殊FKM(フッ素コーティング)
周囲温度 (℃)
-5::150
使用流体
水 / 空気 / 蒸気
継手種類
ねじ取付方向
ねじ取付方向
エルボ
エルボ
ロングエルボユニオン
種類
ワンタッチ・ねじ
接続チューブ本数 (本)
1

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.297 インチ P.302。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。

取り扱い説明書はこちら

未確定：候補が56型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

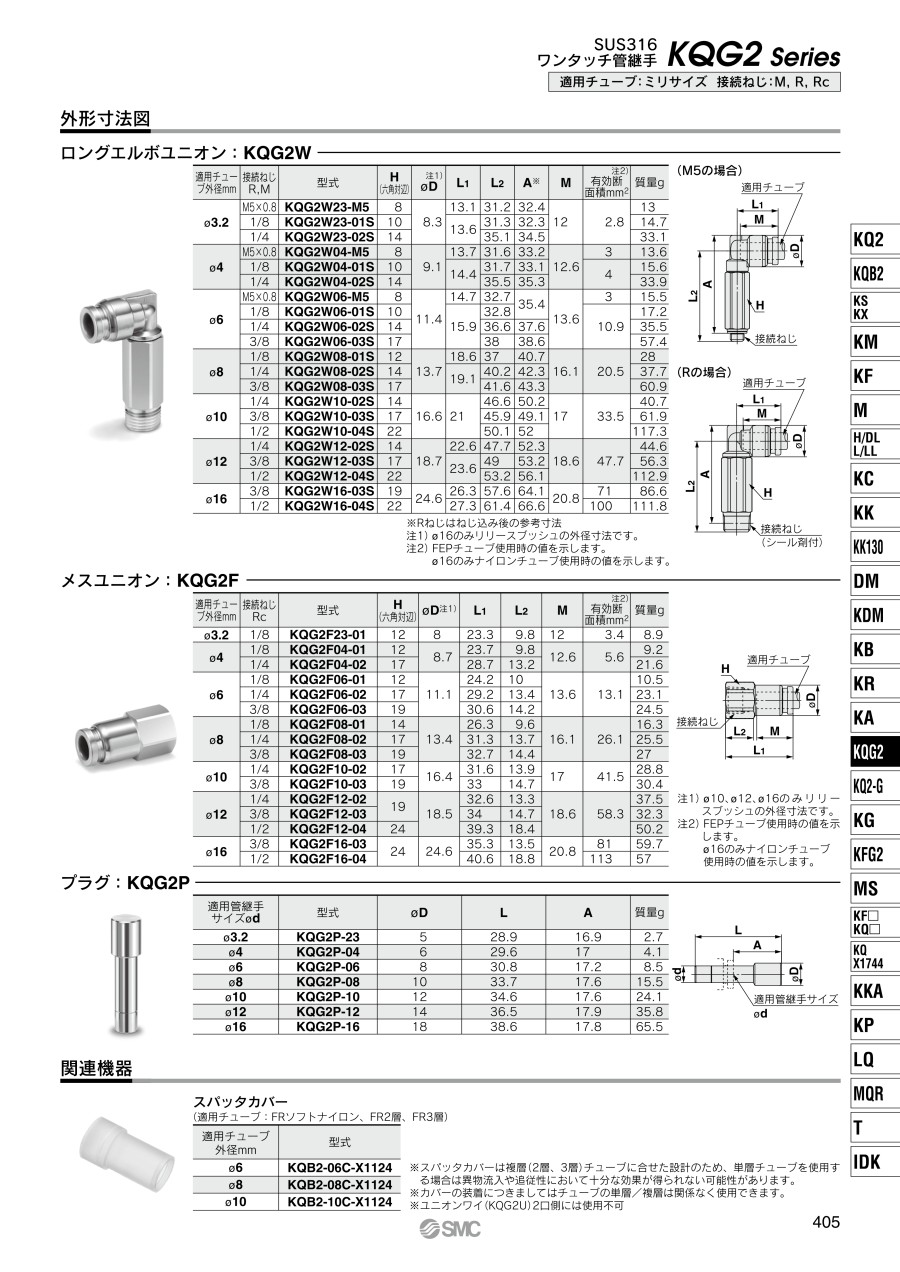

外形図

ミリサイズタイプ

M5の場合

Rの場合

インチサイズタイプ

製品仕様

ミリサイズタイプ

適用チューブ：ミリサイズ、接続ねじ：M／R／Rc

単位：mm

適用チューブ外径 mm	接続ねじ R, M	型番	H （六角対辺）	φD^注1）	L₁	L₂	A^※	M	有効断面積^注2） mm²	質量g
φ3.2	M5×0.8	KQG2W23-M5	8	8.3	13.1	31.2	32.4	12	2.8	13
	1/8	KQG2W23-01S	10		13.6	31.3	32.3			14.7
	1/4	KQG2W23-02S	14		13.6	35.1	34.5			33.1
φ4	M5×0.8	KQG2W04-M5	8	9.1	13.7	31.6	33.2	12.6	3	13.6
	1/8	KQG2W04-01S	10		14.4	31.7	33.1		4	15.6
	1/4	KQG2W04-02S	14		14.4	35.5	35.3		4	33.9
φ6	M5×0.8	KQG2W06-M5	8	11.4	14.7	32.7	35.4	13.6	3	15.5
	1/8	KQG2W06-01S	10		15.9	32.8	35.4		10.9	17.2
	1/4	KQG2W06-02S	14			36.6	37.6			35.5
	3/8	KQG2W06-03S	17			38	38.6			57.4
φ8	1/8	KQG2W08-01S	12	13.7	18.6	37	40.7	16.1	20.5	28
	1/4	KQG2W08-02S	14		19.1	40.2	42.3			37.7
	3/8	KQG2W08-03S	17		19.1	41.6	43.3			60.9
φ10	1/4	KQG2W10-02S	14	16.6	21	46.6	50.2	17	33.5	40.7
	3/8	KQG2W10-03S	17			45.9	49.1			61.9
	1/2	KQG2W10-04S	22			50.1	52			117.3
φ12	1/4	KQG2W12-02S	14	18.7	22.6	47.7	52.3	18.6	47.7	44.6
	3/8	KQG2W12-03S	17		23.6	49	53.2			56.3
	1/2	KQG2W12-04S	22		23.6	53.2	56.1			112.9
φ16	3/8	KQG2W16-03S	19	24.6	26.3	57.6	64.1	20.8	71	86.6
φ16	1/2	KQG2W16-04S	22	24.6	27.3	61.4	66.6	20.8	100	111.8

※Rねじのねじ込み後の参考寸法
注1）φDは最大径を意味します。
注2）FEPチューブ使用時の値を示します。φ16のみナイロンチューブ使用時の値を示します。

インチサイズタイプ

適用チューブ：インチサイズ、接続ねじ：UNF／NPT

単位：mm

適用チューブ外径インチ	接続ねじ NPT	型番	H （六角対辺）	φD^注1）	L₁	L₂	A^※	M	有効断面積^注2） mm²	質量g
φ1/8"	1/8	KQG2W01-N01S	12	8.3	13.6	31.6	32.5	12	2.8	21.5
φ1/8"	1/4	KQG2W01-N02S	14	8.3	13.6	35.4	35.1	12	2.8	34.4
φ5/32"	1/8	KQG2W03-N01S	12	9.1	14.4	32	33.3	12.6	4	22.4
φ5/32"	1/4	KQG2W03-N02S	14	9.1	14.4	35.8	35.9	12.6	4	35.2
φ1/4"	1/8	KQG2W07-N01S	12	11.7	15.9	33.3	35.9	13.5	10.9	24.1
	1/4	KQG2W07-N02S	14			37.1	38.5			37
	3/8	KQG2W07-N03S	19			38.9	40			70.9
φ5/16"	1/8	KQG2W09-N01S	12	13.7	18.6	34.7	38.3	16.1	20.5	26.9
	1/4	KQG2W09-N02S	14		19.1	40.2	42.6			38.7
	3/8	KQG2W09-N03S	19		19.1	42	44.1			74.7
φ3/8"	1/4	KQG2W11-N02S	14	16	21	47.2	50.8	16.6	33.5	41.8
	3/8	KQG2W11-N03S	19			45.4	48.7			75.2
	1/2	KQG2W11-N04S	22			49.2	50.8			116.5
φ1/2"	1/4	KQG2W13-N02S	14	19.6	22.7	49	54.4	18.5	47.7	47.9
	3/8	KQG2W13-N03S	19		23.7	50.7	55.8			75.3
	1/2	KQG2W13-N04S	22		23.7	54.5	57.9			118.3

※NPTねじのねじ込み後の参考寸法
注1）φDは最大径を意味します。
注2）FEPチューブ使用時の値を示します。

仕様

適用チューブ材質：FEP、PFA、ナイロン、ソフトナイロン注1）、ポリウレタン、ポリオレフィン

使用流体	空気、水、蒸気^注2）^注3）
使用圧力範囲^注4）	-100kPa～+1MPa^注5）
保証耐圧力	3.0MPa
周囲温度および使用流体温度^注6）	-5～+150℃（凍結なきこと）^注5）
使用油脂類	ノングリース仕様
ねじ部のシール	シール剤付

注1）ソフトナイロンチューブの場合、水は使用できません。
注2）適用チューブは別途ご確認ください。
注3）蒸気でも耐性のある特殊FKMを使用しております。
注4）漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。
注5）チューブの使用圧力範囲と使用温度範囲を確認してください。
注6）以下の条件では、インナスリーブを装着してください。（φ3.2、φ1/8"除く）

温度変化の激しい流体および環境で使用される場合。
高温で使用される場合。

インナスリーブ装着温度条件

使用チューブ	温度
FEPチューブ／THシリーズ	80℃以上
Super PFAチューブ／TLシリーズ	120℃以上

構造

番号	部品名	材質
1	リリースブッシュ	SUS316
2	ガイド1	SUS316
3	ガイド2	SUS316
4	チャック	SUS316
5	パッキン	特殊FKM（ふっ素コーティング）
6	ハーフユニオンボディ	SUS316
7	エルボユニオンボディ	SUS316
8	Oリング	特殊FKM（ふっ素コーティング）
9	打込ハーフ	SUS316

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続種類

接続ねじ

仕様

最小発注数量

1/8	NPT	1/8	シール剤付	10個
1/8	NPT	1/4	シール剤付	10個
5/32	NPT	1/8	シール剤付	10個
5/32	NPT	1/4	シール剤付	10個
4	R	1/8	シール剤なし	10個
4	R	1/8	シール剤付	1個
4	R	1/4	シール剤なし	1個
4	R	1/4	シール剤付	10個
4	M	5×0.8	シール剤なし	10個
6	R	1/8	シール剤なし	10個
6	R	1/8	シール剤付	1個
6	R	1/4	シール剤なし	10個
6	R	1/4	シール剤付	10個
6	R	3/8	シール剤なし	1個
6	R	3/8	シール剤付	10個
6	M	5×0.8	シール剤なし	1個
1/4	NPT	1/8	シール剤付	10個
1/4	NPT	1/4	シール剤なし	10個
1/4	NPT	1/4	シール剤付	10個
1/4	NPT	3/8	シール剤付	10個
8	R	1/8	シール剤なし	10個
8	R	1/8	シール剤付	10個
8	R	1/4	シール剤なし	1個
8	R	1/4	シール剤付	10個
8	R	3/8	シール剤なし	10個
8	R	3/8	シール剤付	10個
5/16	NPT	1/8	シール剤付	10個
5/16	NPT	1/4	シール剤付	10個
5/16	NPT	3/8	シール剤付	10個
10	R	1/4	シール剤なし	1個
10	R	1/4	シール剤付	10個
10	R	3/8	シール剤なし	1個
10	R	3/8	シール剤付	10個
10	R	1/2	シール剤なし	1個
10	R	1/2	シール剤付	10個
3/8	NPT	1/4	シール剤付	10個
3/8	NPT	3/8	シール剤付	10個
3/8	NPT	1/2	シール剤付	10個
12	R	1/4	シール剤なし	1個
12	R	1/4	シール剤付	10個
12	R	3/8	シール剤なし	1個
12	R	3/8	シール剤付	10個
12	R	1/2	シール剤なし	1個
12	R	1/2	シール剤付	10個
1/2	NPT	1/4	シール剤付	10個
1/2	NPT	3/8	シール剤付	10個
1/2	NPT	1/2	シール剤付	10個
16	R	3/8	シール剤なし	1個
16	R	3/8	シール剤付	10個
16	R	1/2	シール剤なし	10個
16	R	1/2	シール剤付	10個
3.2	R	1/8	シール剤なし	1個
3.2	R	1/8	シール剤付	10個
3.2	R	1/4	シール剤なし	1個
3.2	R	1/4	シール剤付	10個
3.2	M	5×0.8	シール剤なし	10個

通常単価(税別) (税込単価)	通常出荷日

2,727円 ( 3,000円 )	9日目
3,300円 ( 3,630円 )	9日目
2,538円 ( 2,792円 )	9日目
3,109円 ( 3,420円 )	9日目
2,538円 ( 2,792円 )	9日目
2,630円 ( 2,893円 )	在庫品1日目当日出荷可能
3,211円 ( 3,532円 )	9日目
3,189円 ( 3,508円 )	9日目
1,828円 ( 2,011円 )	6日目
2,538円 ( 2,792円 )	9日目
3,191円 ( 3,510円 )	在庫品1日目当日出荷可能
3,109円 ( 3,420円 )	9日目
3,189円 ( 3,508円 )	9日目
3,782円 ( 4,160円 )	9日目
3,407円 ( 3,748円 )	9日目
2,497円 ( 2,747円 )	在庫品1日目当日出荷可能
2,535円 ( 2,789円 )	6日目
3,378円 ( 3,716円 )	9日目
3,109円 ( 3,420円 )	6日目
3,535円 ( 3,889円 )	9日目
3,570円 ( 3,927円 )	9日目
3,464円 ( 3,810円 )	6日目
3,707円 ( 4,078円 )	9日目
3,651円 ( 4,016円 )	6日目
4,369円 ( 4,806円 )	9日目
4,097円 ( 4,507円 )	9日目
3,303円 ( 3,633円 )	9日目
3,599円 ( 3,959円 )	9日目
4,026円 ( 4,429円 )	9日目
4,285円 ( 4,714円 )	9日目
4,217円 ( 4,639円 )	6日目
4,258円 ( 4,684円 )	9日目
4,554円 ( 5,009円 )	9日目
5,756円 ( 6,332円 )	9日目
5,584円 ( 6,142円 )	9日目
4,217円 ( 4,639円 )	9日目
4,560円 ( 5,016円 )	9日目
5,582円 ( 6,140円 )	9日目
4,782円 ( 5,260円 )	9日目
4,564円 ( 5,020円 )	9日目
4,782円 ( 5,260円 )	9日目
4,564円 ( 5,020円 )	9日目
5,238円 ( 5,762円 )	9日目
5,584円 ( 6,142円 )	61日目
4,667円 ( 5,134円 )	9日目
4,667円 ( 5,134円 )	9日目
5,582円 ( 6,140円 )	9日目
7,890円 ( 8,679円 )	9日目
7,757円 ( 8,533円 )	9日目
9,276円 ( 10,204円 )	9日目
8,551円 ( 9,406円 )	9日目
2,796円 ( 3,076円 )	9日目
2,738円 ( 3,012円 )	9日目
3,407円 ( 3,748円 )	9日目
3,300円 ( 3,630円 )	9日目
2,159円 ( 2,375円 )	9日目

詳細情報

基本情報

基本情報

継手の干渉防止に最適なワンタッチ継手。
【特長】
・小型・軽量化
・使用流体温度：-5～150℃
・材質：金属部：SUS316
・シール部：特殊FKM
・ノングリース
・蒸気使用可
・食品衛生法適合（部品材質は器具および容器包装規格試験に適合）
【用途】
・配管を立体化して継手の干渉を防止する場合に使用

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.297 インチ P.302。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
金属ワンタッチ管継手 KQB2シリーズロングエルボユニオン KQB2W
同商品タイプの材質違いとなります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SUS316 ワンタッチ管継手 KQG2シリーズロングエルボユニオン KQG2Wのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q耐熱100℃の継手はあるか？

ワンタッチ管継手では、KQB2やKQG2シリーズが150℃まで対応可能です。条件によってはチューブにインナースリーブの装着が必要です。
またインサート管継手では、KF（黄銅スリーブ）が150℃まで、KFG2シリーズが260℃まで対応可能です。
機種により温度や使用流体に制限があります。詳細はカタログを参照ください。

Qワンタッチ管継手のKQG2シリーズとKQB2シリーズは同じように見えるが、違いは何でしょうか？

KQG2シリーズの金属材質は、SUS316になっています。
KQB2シリーズの金属材質は、黄銅（無電解ニッケルメッキ付）・SUS316・SUS304となっています。
KQG2とKQB2の各バリエーションとも、外形寸法は同じです。
KQG2とKQB2の継手は、フル型式をレーザー印字していますので、識別できます。

QSUS316インサート管継手KFG2、SUS316ワンタッチ管継手KQG2及び金属ワンタッチ管継手KQB2との比較で、
どれが漏れにくいか？

KFG2シリーズとKQG2シリーズ及びKQB2シリーズは、JISで規定した同じ規格の気密性試験を行い、漏れに関しては同等となっています。
ただし、引抜き強度の面では、インサート管継手KFG2シリーズの方が強いと言えます。
（KQG2とKQB2の引抜き強度は同じです）
