商品情報
型番リスト
詳細情報
カタログ

商品情報

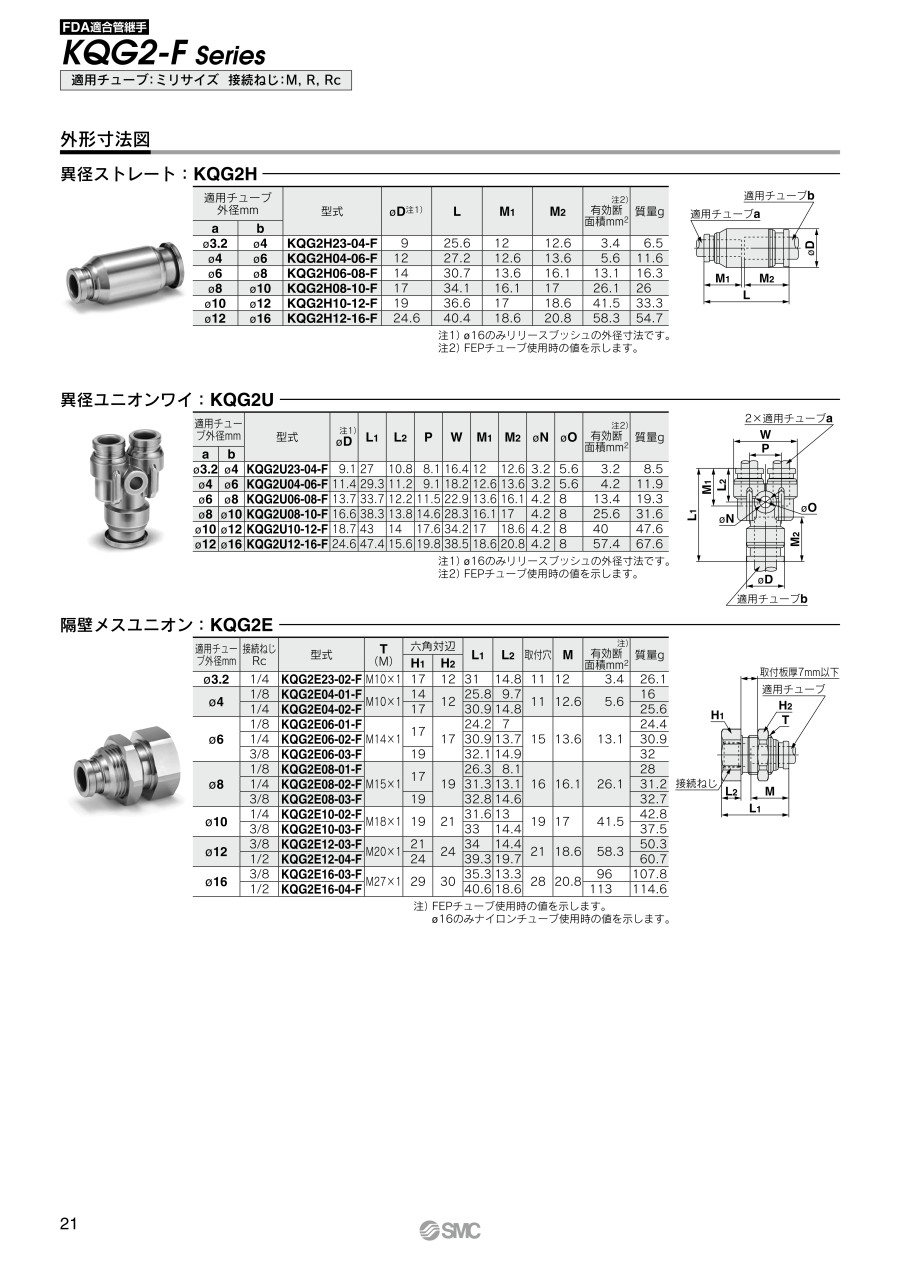

外形図

製品仕様

ミリサイズタイプ

適用チューブ：ミリサイズ
接続ねじ：M、R、Rc

適用チューブ外径mm		型番	φD^注1）	L	M₁	M₂	有効断面積mm²^注2）	質量g
a	b	型番	φD^注1）	L	M₁	M₂	有効断面積mm²^注2）	質量g
φ3.2	φ4	KQG2H23-04	9	25.6	12	12.6	3.4	6.5
φ4	φ6	KQG2H04-06	12	27.2	12.6	13.6	5.6	11.6
φ6	φ8	KQG2H06-08	14	30.7	13.6	16.1	13.1	16.3
φ8	φ10	KQG2H08-10	17	34.1	16.1	17	26.1	26
φ10	φ12	KQG2H10-12	19	36.6	17	18.6	41.5	33.3
φ12	φ16	KQG2H12-16	24.6	40.4	18.6	20.8	58.3	54.7

注1）φDは最大径を意味します。
注2）FEPチューブ使用時の値を示します。

インチサイズタイプ

適用チューブ：インチサイズ
接続ねじ：UNF、NPT

適用チューブ外径インチ		型番	φD^注1）	L	M₁	M₂	有効断面積mm²^注2）	質量g
a	b	型番	φD^注1）	L	M₁	M₂	有効断面積mm²^注2）	質量g
φ1/8"	φ5/32"	KQG2H01-03	9	25.6	12	12.6	3.4	6.5
φ5/32"	φ1/4"	KQG2H03-07	12	27.1	12.6	13.5	5.6	11.3
φ1/4"	φ5/16"	KQG2H07-09	14	30.6	13.5	16.1	13.1	16.1
φ5/16"	φ3/8"	KQG2H09-11	16	33.7	16.1	16.6	26.1	22.8
φ3/8"	φ1/2"	KQG2H11-13	20	36.1	16.6	18.5	41.5	37.1

注1）φDは最大径を意味します。
注2）FEPチューブ使用時の値を示します。

共通の仕様（参考）

■適用チューブ

チューブ材質：FEP、PFA、ナイロン、ソフトナイロン注1）、ポリウレタン、ポリオレフィン
チューブ外径（ミリサイズ）：φ3.2、φ4、φ6、φ8、φ10、φ12、φ16
チューブ外径（インチサイズ）：φ1/8"、φ5/32"、φ1/4"、φ5/16"、φ3/8"、φ1/2"

注1）ソフトナイロンチューブの場合、水は使用できません。

■仕様

使用流体	空気、水、蒸気^{注2）注3）}
使用圧力範囲^注4）	-100kPa～+1MPa^注5）
保証耐圧力	3.0MPa
周囲温度および使用流体温度^注6）	-5～+150℃（凍結なきこと）^注5）
使用油脂類	ノングリース仕様
ねじ部のシール	シール剤付

注2）適用チューブは別途ご確認ください。
注3）蒸気でも耐性のある特殊FKMを使用しております。
注4）漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。
注5）チューブの使用圧力範囲と使用温度範囲を確認してください。
注6）以下の条件では、インナスリーブを装着してください。（φ3.2、φ1/8"除く）

温度変化の激しい流体および環境で使用される場合。
高温で使用される場合。

■インナスリーブ装着温度条件

使用チューブ	温度
FEPチューブ／THシリーズ	80℃以上
Super PFAチューブ／TLシリーズ	120℃以上

■構造図

■構成部品

番号	部品名	材質
1	リリースブッシュ	SUS316
2	ガイド1	SUS316
3	ガイド2	SUS316
4	チャック	SUS316
5	パッキン	特殊FKM（ふっ素コーティング）
6	ハーフユニオンボディ	SUS316
7	エルボユニオンボディ	SUS316
8	Oリング	特殊FKM（ふっ素コーティング）
9	打込ハーフ	SUS316

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

適用チューブ外径2

(φ)

最小発注数量

1/8	5/32	10個
5/32	1/4	10個
4	6	1個
6	8	1個
1/4	5/16	1個
8	10	1個
5/16	3/8	10個
10	12	1個
3/8	1/2	10個
12	16	10個
3.2	4	1個

通常単価(税別) (税込単価)	通常出荷日

2,173円 ( 2,390円 )	9日目
2,437円 ( 2,681円 )	6日目
2,148円 ( 2,363円 )	在庫品1日目当日出荷可能
2,399円 ( 2,639円 )	在庫品1日目当日出荷可能
2,872円 ( 3,159円 )	在庫品1日目当日出荷可能
2,999円 ( 3,299円 )	在庫品1日目当日出荷可能
3,620円 ( 3,982円 )	9日目
3,577円 ( 3,935円 )	在庫品1日目当日出荷可能
5,023円 ( 5,525円 )	17日目
4,669円 ( 5,136円 )	6日目
2,497円 ( 2,747円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・小型・軽量化
・ノングリース
・蒸気使用可
・金属部：SUS316
・シール部：特殊FKM
・使用流体温度：-5～150℃
・食品衛生法適合（部品材質は器具および容器包装規格試験に適合）
【用途】
・サイズ違いのチューブ同士の接続に使用

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.296 インチ P.302。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
金属ワンタッチ管継手 KQB2シリーズ異径ストレート KQB2H
同商品タイプの材質違いとなります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SUS316 ワンタッチ管継手 KQG2シリーズ異径ストレート KQG2Hのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q耐熱100℃の継手はあるか？

ワンタッチ管継手では、KQB2やKQG2シリーズが150℃まで対応可能です。条件によってはチューブにインナースリーブの装着が必要です。
またインサート管継手では、KF（黄銅スリーブ）が150℃まで、KFG2シリーズが260℃まで対応可能です。
機種により温度や使用流体に制限があります。詳細はカタログを参照ください。

Qワンタッチ管継手のKQG2シリーズとKQB2シリーズは同じように見えるが、違いは何でしょうか？

KQG2シリーズの金属材質は、SUS316になっています。
KQB2シリーズの金属材質は、黄銅（無電解ニッケルメッキ付）・SUS316・SUS304となっています。
KQG2とKQB2の各バリエーションとも、外形寸法は同じです。
KQG2とKQB2の継手は、フル型式をレーザー印字していますので、識別できます。

QSUS316インサート管継手KFG2、SUS316ワンタッチ管継手KQG2及び金属ワンタッチ管継手KQB2との比較で、
どれが漏れにくいか？

KFG2シリーズとKQG2シリーズ及びKQB2シリーズは、JISで規定した同じ規格の気密性試験を行い、漏れに関しては同等となっています。
ただし、引抜き強度の面では、インサート管継手KFG2シリーズの方が強いと言えます。
（KQG2とKQB2の引抜き強度は同じです）
