・適用チューブ外径ミリ P.295 インチ P.301。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

取り扱い説明書はこちら

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報

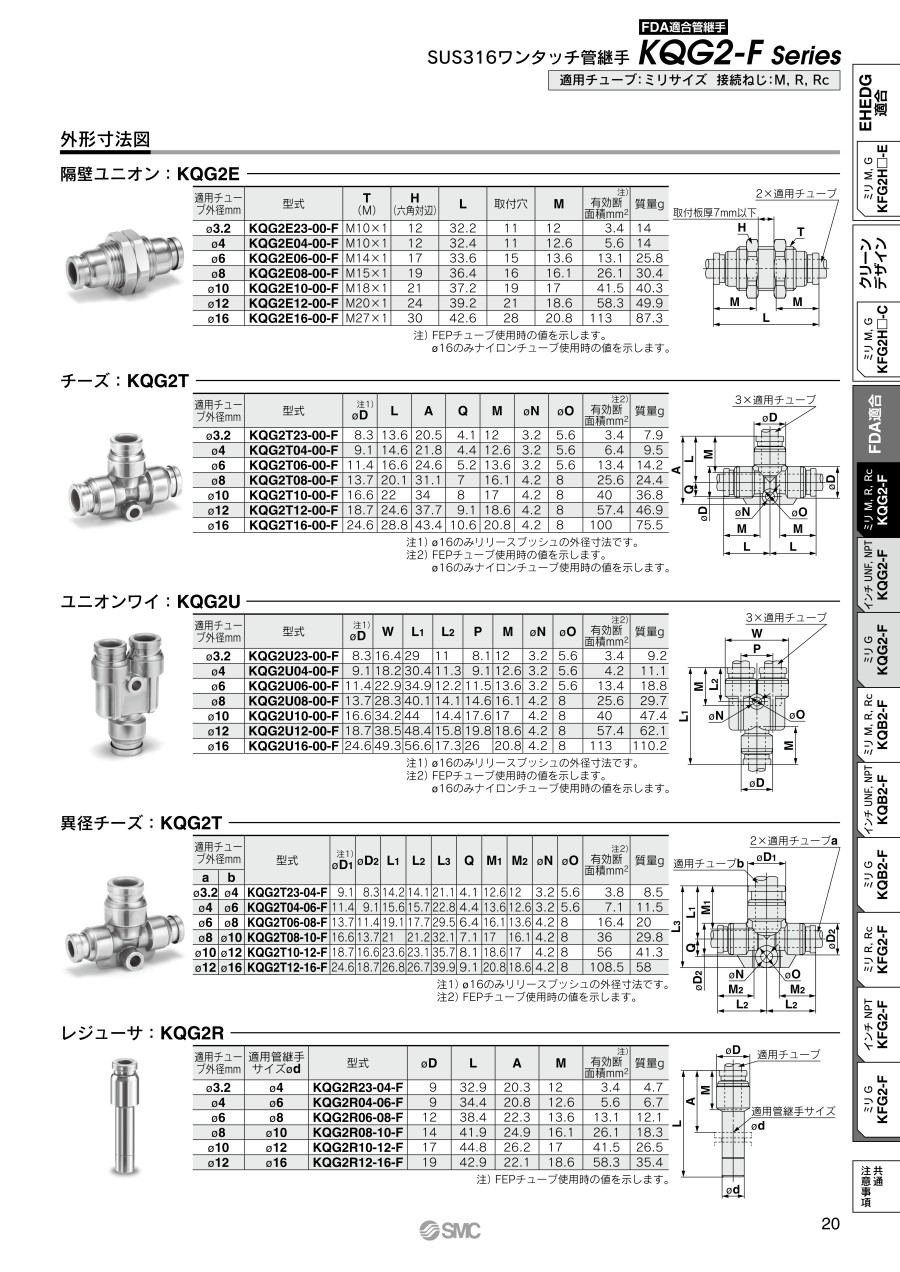

カタログ

商品情報

外形図

製品仕様

ミリサイズタイプ

適用チューブ：ミリサイズ
接続ねじ：M、R、Rc

適用チューブ外径mm		型番	φD₁ ^注1）	φD₂ ^注1）	L₁	L₂	L₃	Q	M₁	M₂	_φN	_φO	有効断面積mm² ^注2）	質量g
a	b	型番	φD₁ ^注1）	φD₂ ^注1）	L₁	L₂	L₃	Q	M₁	M₂	_φN	_φO	有効断面積mm² ^注2）	質量g
φ3.2	φ4	KQG2T23-04	9.1	8.3	14.2	14.1	21.1	4.1	12.6	12	3.2	5.6	3.8	8.5
φ4	φ6	KQG2T04-06	11.4	9.1	15.6	15.7	22.8	4.4	13.6	12.6	3.2	5.6	7.1	11.5
φ6	φ8	KQG2T06-08	13.7	11.4	19.1	17.7	29.5	6.4	16.1	13.6	4.2	8	16.4	20
φ8	φ10	KQG2T08-10	16.6	13.7	21	21.2	32.1	7.1	17	16.1	4.2	8	36	29.8
φ10	φ12	KQG2T10-12	18.7	16.6	23.6	23.1	35.7	8.1	18.6	17	4.2	8	56	41.3
φ12	φ16	KQG2T12-16	24.6	18.7	26.8	26.7	39.9	9.1	20.8	18.6	4.2	8	108.5	58

注1）φD1、φD2は最大径を意味します。
注2）FEPチューブ使用時の値を示します。

インチサイズタイプ

適用チューブ：インチサイズ
接続ねじ：UNF、NPT

適用チューブ外径インチ		型番	φD₁ ^注1）	φD₂ ^注1）	L₁	L₂	L₃	Q	M₁	M₂	_φN	_φO	有効断面積mm² ^注2）	質量g
a	b	型番	φD₁ ^注1）	φD₂ ^注1）	L₁	L₂	L₃	Q	M₁	M₂	_φN	_φO	有効断面積mm² ^注2）	質量g
φ1/8"	φ5/32"	KQG2T01-03	9.1	8.3	14.2	14.1	21.1	4.1	12.6	12	3.2	5.6	3.8	8.5
φ5/32"	φ1/4"	KQG2T03-07	11.7	9.1	15.5	15.9	22.7	4.4	13.5	12.6	3.2	5.6	7.1	11.7
φ1/4"	φ5/16"	KQG2T07-09	13.7	11.7	19.3	17.6	29.6	6.3	16.1	13.5	4.2	8	16.4	20.2
φ5/16"	φ3/8"	KQG2T09-11	16	13.7	20.6	21	31.7	7.1	16.6	16.1	4.2	8	36	28.9
φ3/8"	φ1/2"	KQG2T11-13	19.6	16	23.3	23	35.4	8.1	18.5	16.6	4.2	8	56	41.8

注1）φD1、φD2は最大径を意味します。
注2）FEPチューブ使用時の値を示します。

共通の仕様（参考）

■適用チューブ

チューブ材質：FEP、PFA、ナイロン、ソフトナイロン注1）、ポリウレタン、ポリオレフィン
チューブ外径（ミリサイズ）：φ3.2、φ4、φ6、φ8、φ10、φ12、φ16
チューブ外径（インチサイズ）：φ1/8"、φ5/32"、φ1/4"、φ5/16"、φ3/8"、φ1/2"

注1）ソフトナイロンチューブの場合、水は使用できません。

製品仕様

使用流体	空気、水、蒸気^{注2）注3）}
使用圧力範囲^注4）	-100kPa～+1MPa^注5）
保証耐圧力	3.0MPa
周囲温度および使用流体温度^注6）	-5～+150℃（凍結なきこと）^注5）
使用油脂類	ノングリース仕様
ねじ部のシール	シール剤付

注2）適用チューブは別途ご確認ください。
注3）蒸気でも耐性のある特殊FKMを使用しております。
注4）漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。
注5）チューブの使用圧力範囲と使用温度範囲を確認してください。
注6）以下の条件では、インナスリーブを装着してください。（φ3.2、φ1/8"除く）

温度変化の激しい流体および環境で使用される場合。
高温で使用される場合。

■インナスリーブ装着温度条件

使用チューブ	温度
FEPチューブ／THシリーズ	80℃以上
Super PFAチューブ／TLシリーズ	120℃以上

■構造図

■構成部品

番号	部品名	材質
1	リリースブッシュ	SUS316
2	ガイド1	SUS316
3	ガイド2	SUS316
4	チャック	SUS316
5	パッキン	特殊FKM（ふっ素コーティング）
6	ハーフユニオンボディ	SUS316
7	エルボユニオンボディ	SUS316
8	Oリング	特殊FKM（ふっ素コーティング）
9	打込ハーフ	SUS316

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

適用チューブ外径2

(φ)

最小発注数量

1/8	5/32	10個
5/32	1/4	10個
4	6	10個
6	8	1個
1/4	5/16	10個
8	10	10個
5/16	3/8	10個
10	12	10個
3/8	1/2	10個
12	16	10個
3.2	4	10個

通常単価(税別) (税込単価)	通常出荷日

3,311円 ( 3,642円 )	9日目
3,408円 ( 3,749円 )	9日目
3,425円 ( 3,768円 )	6日目
3,962円 ( 4,358円 )	在庫品1日目当日出荷可能
3,408円 ( 3,749円 )	9日目
4,434円 ( 4,877円 )	6日目
4,409円 ( 4,850円 )	9日目
5,690円 ( 6,259円 )	6日目
5,621円 ( 6,183円 )	9日目
9,126円 ( 10,039円 )	9日目
3,311円 ( 3,642円 )	9日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・小型・軽量化。
・ノングリース。
・蒸気使用可。
・金属部：SUS316。
・シール部：特殊FKM。
・使用流体温度：-5～150℃。
・食品衛生法適合（部品材質は器具および容器包装規格試験に適合）。
【用途】
・同一方向の配管から90度方向にサイズダウンして分岐するチューブ同士の接続に使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.295 インチ P.301。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
金属ワンタッチ管継手 KQB2シリーズ異径チーズ KQB2T
同商品タイプの材質違いとなります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SUS316 ワンタッチ管継手 KQG2シリーズ異径チーズ KQG2Tのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q耐熱100℃の継手はあるか？

ワンタッチ管継手では、KQB2やKQG2シリーズが150℃まで対応可能です。条件によってはチューブにインナースリーブの装着が必要です。
またインサート管継手では、KF（黄銅スリーブ）が150℃まで、KFG2シリーズが260℃まで対応可能です。
機種により温度や使用流体に制限があります。詳細はカタログを参照ください。

Qワンタッチ管継手のKQG2シリーズとKQB2シリーズは同じように見えるが、違いは何でしょうか？

KQG2シリーズの金属材質は、SUS316になっています。
KQB2シリーズの金属材質は、黄銅（無電解ニッケルメッキ付）・SUS316・SUS304となっています。
KQG2とKQB2の各バリエーションとも、外形寸法は同じです。
KQG2とKQB2の継手は、フル型式をレーザー印字していますので、識別できます。

QSUS316インサート管継手KFG2、SUS316ワンタッチ管継手KQG2及び金属ワンタッチ管継手KQB2との比較で、
どれが漏れにくいか？

KFG2シリーズとKQG2シリーズ及びKQB2シリーズは、JISで規定した同じ規格の気密性試験を行い、漏れに関しては同等となっています。
ただし、引抜き強度の面では、インサート管継手KFG2シリーズの方が強いと言えます。
（KQG2とKQB2の引抜き強度は同じです）
