SUS316 ワンタッチ管継手 KQG2シリーズエルボユニオン KQG2L

カタログ |

通常単価(税別): 1,583円～6,434円特別価格

税込単価: 1,741円～7,077円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～6日目一部当日出荷可能

SMC社のワンタッチ継手。【特長】・小型、軽量化・ノングリース・蒸気使用可・金属部：SUS316、シー...

詳細を確認

4.84.8

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.294 インチ P.300。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

SUS316 ワンタッチ管継手 KQG2シリーズハーフユニオン KQG2H

通常価格(税別)： 1,137円 (税込価格：1,251円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

ワンタッチ管継手 KQ2シリーズエルボユニオン KQ2L（シール剤・シール剤無し）

通常価格(税別)： 217円 (税込価格：239円)

通常出荷日：在庫品1日目

未確定：候補が51型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

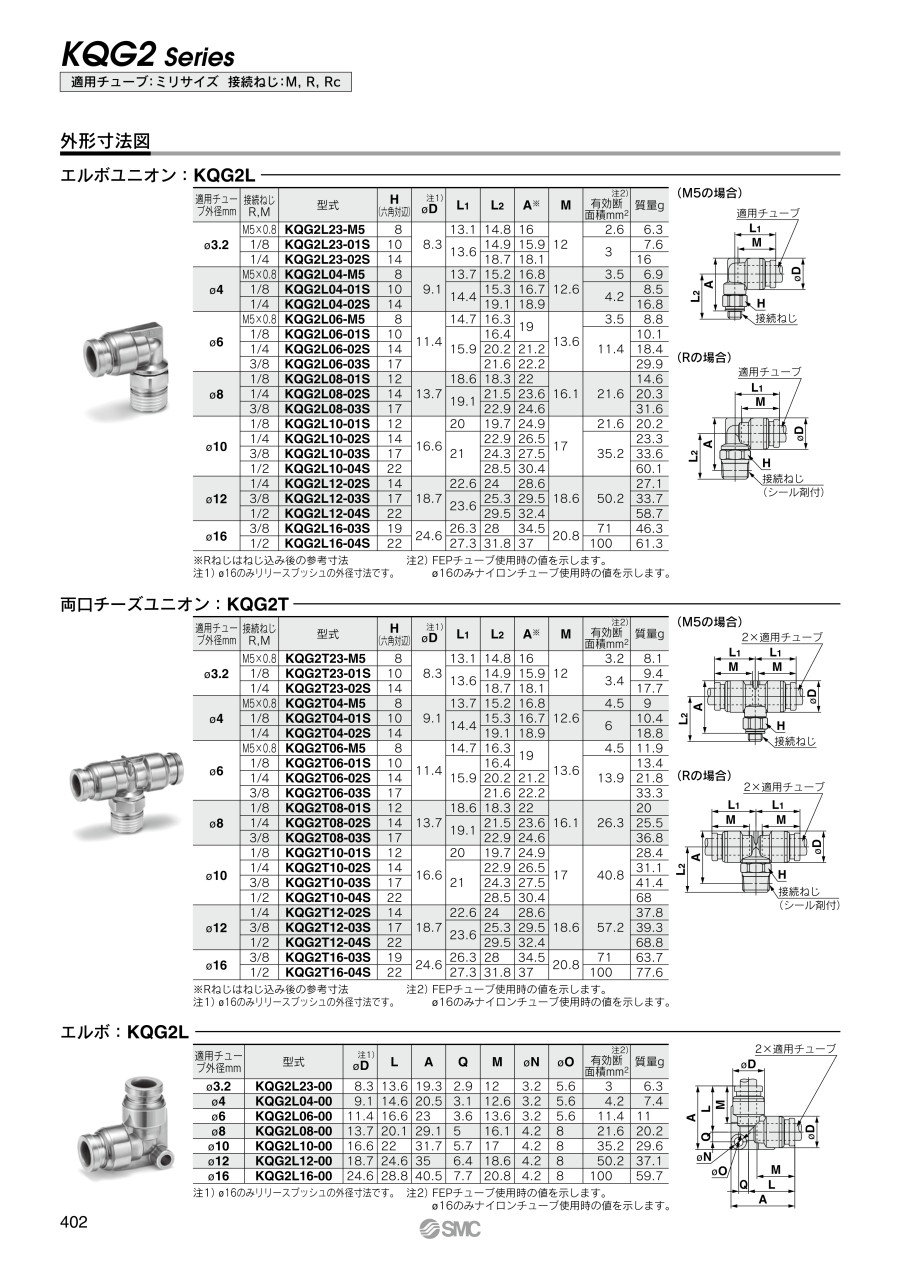

カタログ

商品情報

外形図

ミリサイズ

インチサイズ

10-32UNF

NPT

製品仕様

ミリサイズ

適用チューブ：ミリサイズ
接続ねじ：M、R、Rc

インチサイズ

適用チューブ：インチサイズ
接続ねじ：UNF、NPT

適用チューブ

チューブ材質：FEP、PFA、ナイロン、ソフトナイロン^注1）、ポリウレタン、ポリオレフィン
チューブ外径（ミリサイズ）：φ3.2、φ4、φ6、φ8、φ10、φ12、φ16
チューブ外径（インチサイズ）：φ1/8"、φ5/32"、φ1/4"、φ5/16"、φ3/8"、φ1/2"

注1）ソフトナイロンチューブの場合、水は使用できません。

製品仕様

使用流体	空気、水、蒸気^{注2）注3）}
使用圧力範囲^注4）	-100kPa～1MPa^注5）
保証耐圧力	3.0MPa
周囲温度および使用流体温度^注6）	-5～150℃（凍結なきこと）^注5）
使用油脂類	ノングリース仕様
ねじ部のシール	シール剤付

注2）適用チューブは別途ご確認ください。
注3）蒸気でも耐性のある特殊FKMを使用しております。
注4）漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。
注5）チューブの使用圧力範囲と使用温度範囲を確認してください。
注6）以下の条件では、インナスリーブを装着してください。（φ3.2、φ1/8"除く）
・温度変化の激しい流体および環境で使用される場合。
・高温で使用される場合。

インナスリーブ装着温度条件

使用チューブ	温度
FEPチューブ／THシリーズ	80℃以上
Super PFAチューブ／TLシリーズ	120℃以上

構造

構成部品

番号	部品名	材質
1	リリースブッシュ	SUS316
2	ガイド1	SUS316
3	ガイド2	SUS316
4	チャック	SUS316
5	パッキン	特殊FKM（フッ素コーティング）
6	ハーフユニオンボディ	SUS316
7	エルボユニオンボディ	SUS316
8	Oリング	特殊FKM（フッ素コーティング）
9	打込ハーフ	SUS316

規格表

ミリサイズ

適用チューブ外径 mm	接続ねじR, M	型番	H（六角対辺）	φD^注1）	L₁	L₂	A^※	M	有効断面積mm^2注2）	質量g
φ3.2	M5×0.8	KQG2L23-M5	8	8.3	13.1	14.8	16	12	2.6	6.3
	1/8	KQG2L23-01S	10		13.6	14.9	15.9		3	7.6
	1/4	KQG2L23-02S	14		13.6	18.7	18.1		3	16
φ4	M5×0.8	KQG2L04-M5	8	9.1	13.7	15.2	16.8	12.6	3.5	6.9
	1/8	KQG2L04-01S	10		14.4	15.3	16.7		4.2	8.5
	1/4	KQG2L04-02S	14		14.4	19.1	18.9		4.2	16.8
φ6	M5×0.8	KQG2L06-M5	8	11.4	14.7	16.3	19	13.6	3.5	8.8
	1/8	KQG2L06-01S	10		15.9	16.4	19		11.4	10.1
	1/4	KQG2L06-02S	14			20.2	21.2			18.4
	3/8	KQG2L06-03S	17			21.6	22.2			29.9
φ8	1/8	KQG2L08-01S	12	13.7	18.6	18.3	22	16.1	21.6	14.6
	1/4	KQG2L08-02S	14		19.1	21.5	23.6			20.3
	3/8	KQG2L08-03S	17		19.1	22.9	24.6			31.6
φ10	1/8	KQG2L10-01S	12	16.6	20	19.7	24.9	17	21.6	20.2
	1/4	KQG2L10-02S	14		21	22.9	26.5		35.2	23.3
	3/8	KQG2L10-03S	17			24.3	27.5			33.6
	1/2	KQG2L10-04S	22			28.5	30.4			60.1
φ12	1/4	KQG2L12-02S	14	18.7	22.6	24	28.6	18.6	50.2	27.1
	3/8	KQG2L12-03S	17		23.6	25.3	29.5			33.7
	1/2	KQG2L12-04S	22		23.6	29.5	32.4			58.7
φ16	3/8	KQG2L16-03S	19	24.6	26.3	28	34.5	20.8	71	46.3
φ16	1/2	KQG2L16-04S	22	24.6	27.3	31.8	37	20.8	100	61.3

※Rねじのねじ込み後の参考寸法
注1）φDは最大径を意味します。
注2）FEPチューブ使用時の値を示します。φ16のみナイロンチューブ使用時の値を示します。

インチサイズ

適用チューブ外径インチ	接続ねじUNF, NPT	型番	H（六角対辺）	φD^注1）	L₁	L₂	A^※	M	有効断面積mm^2注2）	質量g
φ1/8"	10-32UNF	KQG2L01-32	8	8.3	13.1	14.8	16	12	2.6	6.3
	1/8	KQG2L01-N01S	12		13.6	14.9	15.8		3	9
	1/4	KQG2L01-N02S	14		13.6	18.7	18.4		3	16.7
φ5/32"	10-32UNF	KQG2L03-32	8	9.1	13.7	15.2	16.8	12.6	3.5	6.9
	1/8	KQG2L03-N01S	12		14.4	15.3	16.6		4.2	9.9
	1/4	KQG2L03-N02S	14		14.4	19.1	19.2		4.2	17.6
φ1/4"	10-32UNF	KQG2L07-32	8	11.7	14.7	16.5	19.3	13.5	3.5	8.9
	1/8	KQG2L07-N01S	12		15.9	16.6	19.2		11.4	11.7
	1/4	KQG2L07-N02S	14			20.4	21.8			19.4
	3/8	KQG2L07-N03S	19			22.2	23.3			34.2
φ5/16"	1/8	KQG2L09-N01S	12	13.7	18.6	18.3	21.9	16.1	21.6	15.1
	1/4	KQG2L09-N02S	14		19.1	21.5	23.9			21.1
	3/8	KQG2L09-N03S	19		19.1	23.3	25.4			35.7
φ3/8"	1/8	KQG2L11-N01S	12	16	20	19.4	24.2	16.6	21.6	19.7
	1/4	KQG2L11-N02S	14		21	22.6	26.2		35.2	23.2
	3/8	KQG2L11-N03S	19			24.4	27.7			36.7
	1/2	KQG2L11-N04S	22			28.2	29.8			60.2
φ1/2"	1/4	KQG2L13-N02S	14	19.6	22.7	24.4	29.8	18.5	50.2	29.4
	3/8	KQG2L13-N03S	19		23.7	26.1	31.2			39.2
	1/2	KQG2L13-N04S	22		23.7	29.9	33.3			61.3

※NPTねじのねじ込み後の参考寸法
注1）φDは最大径を意味します。
注2）FEPチューブ使用時の値を示します。

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続種類

接続ねじ

仕様

最小発注数量

1/8	UNF	10-32	シール剤なし	10個
1/8	NPT	1/8	シール剤付	1個
1/8	NPT	1/4	シール剤付	1個
5/32	UNF	10-32	シール剤なし	10個
5/32	NPT	1/8	シール剤付	1個
5/32	NPT	1/4	シール剤付	10個
4	R	1/8	シール剤なし	10個
4	R	1/8	シール剤付	1個
4	R	1/4	シール剤付	1個
4	M	5×0.8	シール剤なし	1個
6	R	1/8	シール剤なし	10個
6	R	1/8	シール剤付	1個
6	R	1/4	シール剤なし	10個
6	R	1/4	シール剤付	1個
6	R	3/8	シール剤付	1個
6	M	5×0.8	シール剤なし	1個
1/4	UNF	10-32	シール剤なし	1個
1/4	NPT	1/8	シール剤付	1個
1/4	NPT	1/4	シール剤付	1個
1/4	NPT	3/8	シール剤付	10個
8	R	1/8	シール剤なし	10個
8	R	1/8	シール剤付	1個
8	R	1/4	シール剤なし	1個
8	R	1/4	シール剤付	1個
8	R	3/8	シール剤なし	10個
8	R	3/8	シール剤付	1個
5/16	NPT	1/8	シール剤付	10個
5/16	NPT	1/4	シール剤付	10個
5/16	NPT	3/8	シール剤付	10個
10	R	1/8	シール剤付	1個
10	R	1/4	シール剤なし	10個
10	R	1/4	シール剤付	1個
10	R	3/8	シール剤付	1個
10	R	1/2	シール剤付	1個
3/8	NPT	1/8	シール剤付	1個
3/8	NPT	1/4	シール剤付	10個
3/8	NPT	3/8	シール剤付	1個
3/8	NPT	1/2	シール剤付	10個
12	R	1/4	シール剤なし	10個
12	R	1/4	シール剤付	1個
12	R	3/8	シール剤なし	1個
12	R	3/8	シール剤付	1個
12	R	1/2	シール剤なし	10個
12	R	1/2	シール剤付	1個
1/2	NPT	1/4	シール剤付	10個
1/2	NPT	1/2	シール剤付	1個
16	R	3/8	シール剤付	1個
16	R	1/2	シール剤付	1個
3.2	R	1/8	シール剤付	1個
3.2	R	1/4	シール剤付	10個
3.2	M	5×0.8	シール剤なし	10個

通常単価(税別) (税込単価)	通常出荷日

1,583円 ( 1,741円 )	6日目
1,703円 ( 1,873円 )	在庫品1日目当日出荷可能
2,473円1,409円 ( 1,550円 )	在庫品1日目当日出荷可能
1,800円 ( 1,980円 )	6日目
1,583円 ( 1,741円 )	在庫品1日目当日出荷可能
2,012円 ( 2,213円 )	6日目
1,712円 ( 1,883円 )	6日目
1,661円 ( 1,827円 )	在庫品1日目当日出荷可能
2,264円 ( 2,490円 )	在庫品1日目当日出荷可能
1,888円 ( 2,077円 )	在庫品1日目当日出荷可能
2,004円 ( 2,204円 )	6日目
2,103円 ( 2,313円 )	在庫品1日目当日出荷可能
2,012円 ( 2,213円 )	6日目
2,111円 ( 2,322円 )	在庫品1日目当日出荷可能
2,213円 ( 2,434円 )	在庫品1日目当日出荷可能
2,107円 ( 2,318円 )	在庫品1日目当日出荷可能
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能
2,103円 ( 2,313円 )	在庫品1日目当日出荷可能
2,264円 ( 2,490円 )	在庫品1日目当日出荷可能
2,314円 ( 2,545円 )	6日目
2,109円 ( 2,320円 )	6日目
2,213円 ( 2,434円 )	在庫品1日目当日出荷可能
2,454円 ( 2,699円 )	在庫品1日目当日出荷可能
2,221円 ( 2,443円 )	在庫品1日目当日出荷可能
2,992円 ( 3,291円 )	6日目
2,993円 ( 3,292円 )	在庫品1日目当日出荷可能
2,427円 ( 2,670円 )	6日目
2,341円 ( 2,575円 )	6日目
2,992円 ( 3,291円 )	6日目
3,110円 ( 3,421円 )	在庫品1日目当日出荷可能
3,052円 ( 3,357円 )	6日目
3,110円 ( 3,421円 )	在庫品1日目当日出荷可能
3,219円 ( 3,541円 )	在庫品1日目当日出荷可能
4,402円 ( 4,842円 )	在庫品1日目当日出荷可能
3,432円 ( 3,775円 )	在庫品1日目当日出荷可能
3,200円 ( 3,520円 )	6日目
3,291円2,139円 ( 2,353円 )	在庫品1日目当日出荷可能
4,042円 ( 4,446円 )	6日目
4,042円 ( 4,446円 )	6日目
4,105円 ( 4,516円 )	在庫品1日目当日出荷可能
4,335円 ( 4,769円 )	在庫品1日目当日出荷可能
4,105円 ( 4,516円 )	在庫品1日目当日出荷可能
4,153円 ( 4,568円 )	6日目
4,220円 ( 4,642円 )	在庫品1日目当日出荷可能
4,042円 ( 4,446円 )	6日目
4,315円 ( 4,747円 )	在庫品1日目当日出荷可能
6,434円 ( 7,077円 )	在庫品1日目当日出荷可能
6,434円 ( 7,077円 )	在庫品1日目当日出荷可能
1,876円956円 ( 1,052円 )	在庫品1日目当日出荷可能
2,051円 ( 2,256円 )	6日目
1,583円 ( 1,741円 )	6日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・小型、軽量化
・ノングリース
・蒸気使用可
・金属部：SUS316、シール部：特殊FKM
・使用流体温度：-5～150℃
・食品衛生法適合（部品材質は器具および容器包装規格試験に適合）
【用途】
・めねじ部からの直角方向の配管に使用

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.294 インチ P.300。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
金属ワンタッチ管継手 KQB2シリーズエルボユニオン KQB2L
同商品タイプの材質違いとなります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
