SUS316 ワンタッチ管継手 KQG2シリーズ ストレート KQG2H
- 通常単価(税別)
- 1,707円～4,555円
- 税込単価
- 1,878円～5,011円
SMC社のワンタッチ継手。【特長】・小型・軽量化・ノングリース・蒸気使用可・金...
詳細情報を確認する- 本体材質
- SUS316
- パッキン・Oリング材質
- 特殊FKM(フッ素コーティング)
- 周囲温度 (℃)
- -5::150
- 使用流体
- 水 / 空気 / 蒸気
- 継手種類
- ユニオン 同径
- ユニオン 同径
- ストレート
- 種類
- ワンタッチ
- 接続チューブ本数 (本)
- 2
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.293 インチ P.299。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報

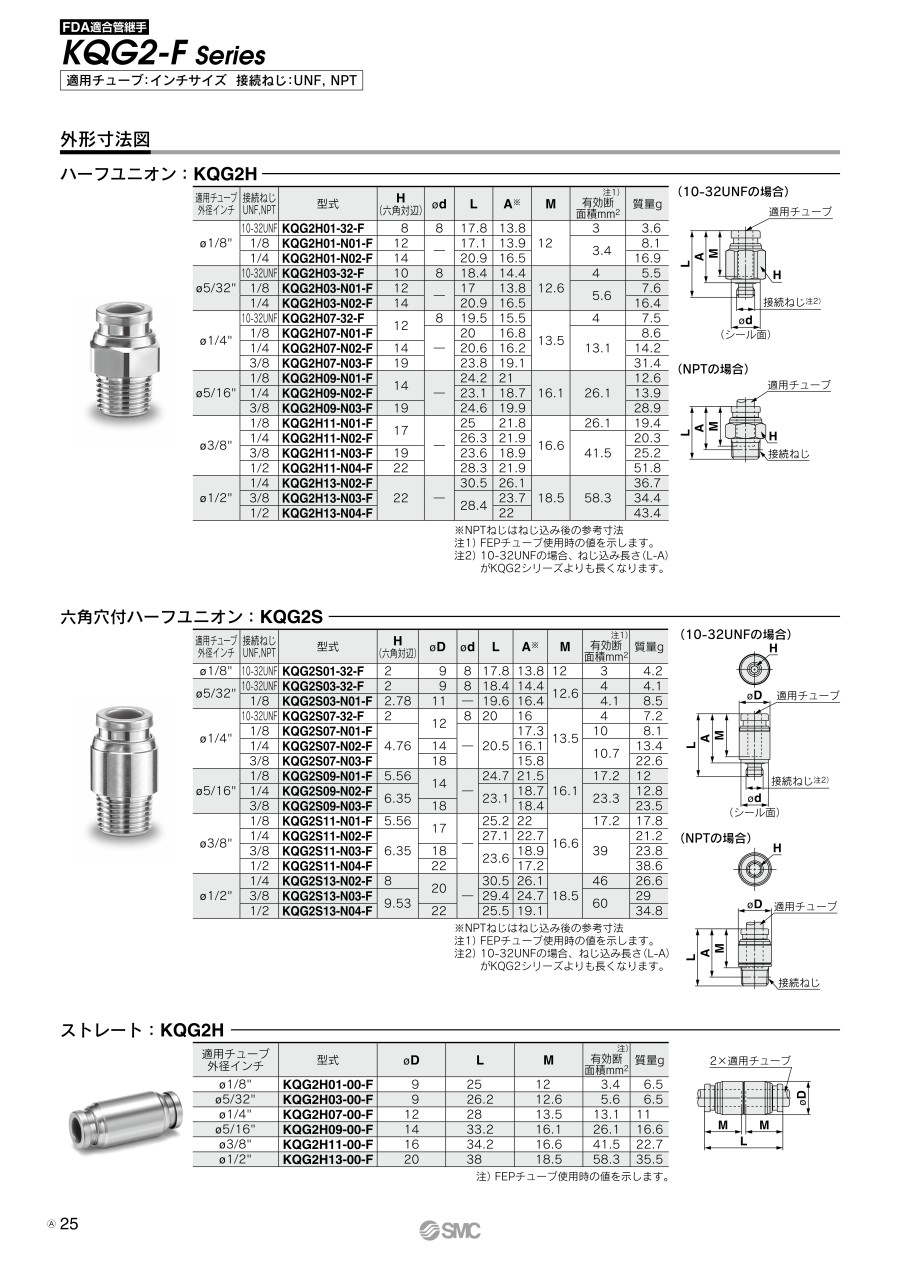

外形図
製品仕様
ミリサイズタイプ
- 適用チューブ：ミリサイズ
- 接続ねじ：M、R、Rc
| 適用チューブ外径mm | 型番 | φD注1） | L | M | 有効断面積mm2注2） | 質量g |
|---|---|---|---|---|---|---|
| φ3.2 | KQG2H23-00 | 9 | 25 | 12 | 3.4 | 6.5 |
| φ4 | KQG2H04-00 | 9 | 26.2 | 12.6 | 5.6 | 6.5 |
| φ6 | KQG2H06-00 | 12 | 28.2 | 13.6 | 13.1 | 11.5 |
| φ8 | KQG2H08-00 | 14 | 33.2 | 16.1 | 26.1 | 16.6 |
| φ10 | KQG2H10-00 | 17 | 35 | 17 | 41.5 | 26 |
| φ12 | KQG2H12-00 | 19 | 38.2 | 18.6 | 58.3 | 32.2 |
| φ16 | KQG2H16-00 | 24.6 | 42.6 | 20.8 | 113 | 53.7 |
注1）φDは最大径を意味します。
注2）FEPチューブ使用時の値を示します。φ16のみナイロンチューブ使用時の値を示します。
インチサイズタイプ
- 適用チューブ：インチサイズ
- 接続ねじ：UNF、NPT
| 適用チューブ外径 インチ | 型番 | φD注1） | L | M | 有効断面積mm2注2） | 質量g |
|---|---|---|---|---|---|---|
| φ1/8" | KQG2H01-00 | 9 | 25 | 12 | 3.4 | 6.5 |
| φ5/32" | KQG2H03-00 | 9 | 26.2 | 12.6 | 5.6 | 6.5 |
| φ1/4" | KQG2H07-00 | 12 | 28 | 13.5 | 13.1 | 11 |
| φ5/16" | KQG2H09-00 | 14 | 33.2 | 16.1 | 26.1 | 16.6 |
| φ3/8" | KQG2H11-00 | 16 | 34.2 | 16.6 | 41.5 | 22.7 |
| φ1/2" | KQG2H13-00 | 20 | 38 | 18.5 | 58.3 | 35.5 |
注1）φDは最大径を意味します。
注2）FEPチューブ使用時の値を示します。
共通の仕様（参考）
■適用チューブ
- チューブ材質：FEP、PFA、ナイロン、ソフトナイロン注1）、ポリウレタン、ポリオレフィン
- チューブ外径（ミリサイズ）：φ3.2、φ4、φ6、φ8、φ10、φ12、φ16
- チューブ外径（インチサイズ）：φ1/8"、φ5/32"、φ1/4"、φ5/16"、φ3/8"、φ1/2"
注1）ソフトナイロンチューブの場合、水は使用できません。
■仕様
| 使用流体 | 空気、水、蒸気注2）注3） |
|---|---|
| 使用圧力範囲注4） | -100kPa～+1MPa注5） |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度注6） | -5～+150℃（凍結なきこと）注5） |
| 使用油脂類 | ノングリース仕様 |
| ねじ部のシール | シール剤付 |
注2）適用チューブは別途ご確認ください。
注3）蒸気でも耐性のある特殊FKMを使用しております。
注4）漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。
注5）チューブの使用圧力範囲と使用温度範囲を確認してください。
注6）以下の条件では、インナスリーブを装着してください。（φ3.2、φ1/8"除く）
- 温度変化の激しい流体および環境で使用される場合。
- 高温で使用される場合。
■インナスリーブ装着温度条件
| 使用チューブ | 温度 |
|---|---|
| FEPチューブ／THシリーズ | 80℃以上 |
| Super PFAチューブ／TLシリーズ | 120℃以上 |
■構造図
■構成部品
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | リリースブッシュ | SUS316 |
| 2 | ガイド1 | SUS316 |
| 3 | ガイド2 | SUS316 |
| 4 | チャック | SUS316 |
| 5 | パッキン | 特殊FKM（ふっ素コーティング） |
| 6 | ハーフユニオンボディ | SUS316 |
| 7 | エルボユニオンボディ | SUS316 |
| 8 | Oリング | 特殊FKM（ふっ素コーティング） |
| 9 | 打込ハーフ | SUS316 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,057円 ( 2,263円 ) | 6日目 |
1,707円 ( 1,878円 ) | 6日目 |
1,792円 ( 1,971円 ) | 在庫品1日目当日出荷可能 |
2,072円 ( 2,279円 ) | 在庫品1日目当日出荷可能 |
2,072円 ( 2,279円 ) | 在庫品1日目当日出荷可能 |
2,155円 ( 2,371円 ) | 在庫品1日目当日出荷可能 |
2,055円 ( 2,261円 ) | 6日目 |
2,748円 ( 3,023円 ) | 在庫品1日目当日出荷可能 |
2,619円 ( 2,881円 ) | 6日目 |
4,136円 ( 4,550円 ) | 在庫品1日目当日出荷可能 |
3,407円 ( 3,748円 ) | 6日目 |
4,555円 ( 5,011円 ) | 6日目 |
2,057円 ( 2,263円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
SMC社のワンタッチ継手。
【特長】
・小型・軽量化
・ノングリース
・蒸気使用可
・金属部：SUS316、シール部：特殊FKM
・使用流体温度：-5～+150℃
・食品衛生法適合（部品材質は器具および容器包装規格試験に適合）
【用途】
・同一方向のチューブ同士の接続に使用
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.293 インチ P.299。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品担当おすすめ
よくあるご質問（FAQ）
またインサート管継手では、KF（黄銅スリーブ）が150℃まで、KFG2シリーズが260℃まで対応可能です。
機種により温度や使用流体に制限があります。詳細はカタログを参照ください。
KQB2シリーズの金属材質は、黄銅（無電解ニッケルメッキ付）・SUS316・SUS304となっています。
KQG2とKQB2の各バリエーションとも、外形寸法は同じです。
KQG2とKQB2の継手は、フル型式をレーザー印字していますので、識別できます。
どれが漏れにくいか？
ただし、引抜き強度の面では、インサート管継手KFG2シリーズの方が強いと言えます。
（KQG2とKQB2の引抜き強度は同じです）
