SUS316 ワンタッチ管継手 KQG2シリーズ 六角穴付ハーフユニオン KQG2S
- 通常単価(税別)
- 1,214円～4,494円
- 税込単価
- 1,335円～4,943円
SMC社のワンタッチ継手。【特長】・小型・軽量化・ノングリース・蒸気使用可・金...
詳細情報を確認する- 本体材質
- SUS316
- ねじ部材質
- SUS316
- パッキン・Oリング材質
- 特殊FKM(フッ素コーティング)
- 周囲温度 (℃)
- -5::150
- 使用流体
- 水 / 空気 / 蒸気
- 継手種類
- ねじ取付 方向
- ねじ取付 方向
- 六角穴付きストレート
- 種類
- ワンタッチ・ねじ
- 接続チューブ本数 (本)
- 1
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.293 インチ P.299。 - スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が53型番あります。
商品情報

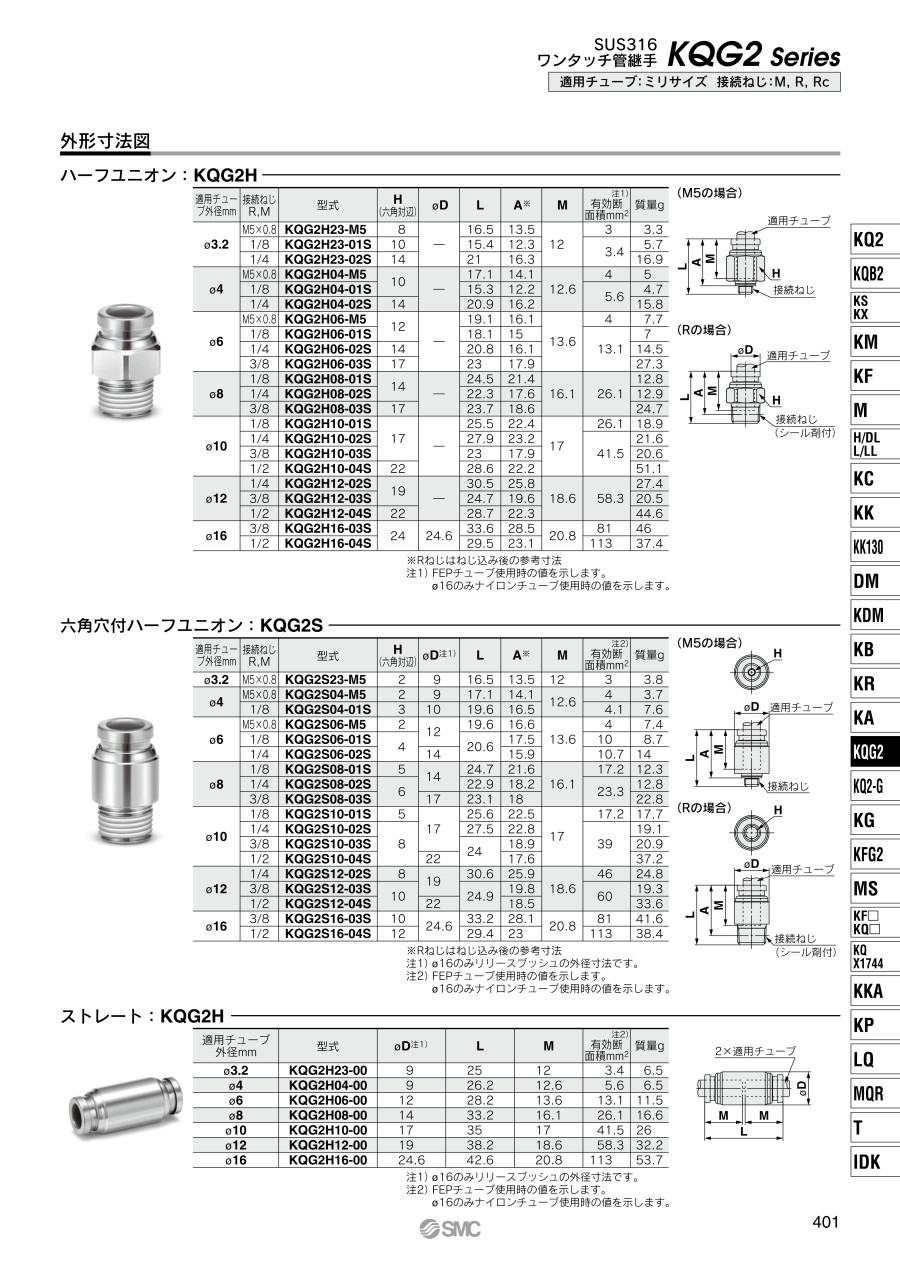

外形図
ミリサイズ
M5の場合
Rの場合
インチサイズ
10-32UNFの場合
NPTの場合
製品仕様
ミリサイズタイプ
- 適用チューブ：ミリサイズ
- 接続ねじ：M、R、Rc
| 適用チューブ外径 mm | 接続ねじ R, M | 型番 | H （六角対辺） | φD注1） | L | A※ | M | 有効断面積 mm2注2） | 質量g |
|---|---|---|---|---|---|---|---|---|---|
| φ3.2 | M5×0.8 | KQG2S23-M5 | 2 | 9 | 16.5 | 13.5 | 12 | 3 | 3.8 |
| φ4 | M5×0.8 | KQG2S04-M5 | 2 | 9 | 17.1 | 14.1 | 12.6 | 4 | 3.7 |
| 1/8 | KQG2S04-01S | 3 | 10 | 19.6 | 16.5 | 4.1 | 7.6 | ||
| φ6 | M5×0.8 | KQG2S06-M5 | 2 | 12 | 19.6 | 16.6 | 13.6 | 4 | 7.4 |
| 1/8 | KQG2S06-01S | 4 | 20.6 | 17.5 | 10 | 8.7 | |||
| 1/4 | KQG2S06-02S | 14 | 15.9 | 10.7 | 14 | ||||
| φ8 | 1/8 | KQG2S08-01S | 5 | 14 | 24.7 | 21.6 | 16.1 | 17.2 | 12.3 |
| 1/4 | KQG2S08-02S | 6 | 22.9 | 18.2 | 23.3 | 12.8 | |||
| 3/8 | KQG2S08-03S | 17 | 23.1 | 18 | 22.8 | ||||
| φ10 | 1/8 | KQG2S10-01S | 5 | 17 | 25.6 | 22.5 | 17 | 17.2 | 17.7 |
| 1/4 | KQG2S10-02S | 8 | 27.5 | 22.8 | 39 | 19.1 | |||
| 3/8 | KQG2S10-03S | 24 | 18.9 | 20.9 | |||||
| 1/2 | KQG2S10-04S | 22 | 17.6 | 37.2 | |||||
| φ12 | 1/4 | KQG2S12-02S | 8 | 19 | 30.6 | 25.9 | 18.6 | 46 | 24.8 |
| 3/8 | KQG2S12-03S | 10 | 24.9 | 19.8 | 60 | 19.3 | |||
| 1/2 | KQG2S12-04S | 22 | 18.5 | 33.6 | |||||
| φ16 | 3/8 | KQG2S16-03S | 10 | 24.6 | 33.2 | 28.1 | 20.8 | 81 | 41.6 |
| 1/2 | KQG2S16-04S | 12 | 29.4 | 23 | 113 | 38.4 |
※Rねじのねじ込み後の参考寸法
注1）φDは最大径を意味します。
注2）FEPチューブ使用時の値を示します。φ16のみナイロンチューブ使用時の値を示します。
インチサイズタイプ
- 適用チューブ：インチサイズ
- 接続ねじ：UNF、NPT
| 適用チューブ外径 インチ | 接続ねじ UNF, NPT | 型番 | H （六角対辺） | φD注1） | L | A※ | M | 有効断面積 mm2注2） | 質量g |
|---|---|---|---|---|---|---|---|---|---|
| φ1/8" | 10-32UNF | KQG2S01-32 | 2 | 9 | 16.5 | 13.5 | 12 | 3 | 3.8 |
| φ5/32" | 10-32UNF | KQG2S03-32 | 2 | 9 | 17.1 | 14.1 | 12.6 | 4 | 3.7 |
| 1/8 | KQG2S03-N01S | 2.78 | 11 | 19.6 | 16.4 | 4.1 | 8.5 | ||
| φ1/4" | 10-32UNF | KQG2S07-32 | 2 | 12 | 19.5 | 16.5 | 13.5 | 4 | 7.2 |
| 1/8 | KQG2S07-N01S | 4.76 | 20.5 | 17.3 | 10 | 8.1 | |||
| 1/4 | KQG2S07-N02S | 14 | 16.1 | 10.7 | 13.4 | ||||
| 3/8 | KQG2S07-N03S | 18 | 15.8 | 22.6 | |||||
| φ5/16" | 1/8 | KQG2S09-N01S | 5.56 | 14 | 24.7 | 21.5 | 16.1 | 17.2 | 12 |
| 1/4 | KQG2S09-N02S | 6.35 | 23.1 | 18.7 | 23.3 | 12.8 | |||
| 3/8 | KQG2S09-N03S | 18 | 18.4 | 23.5 | |||||
| φ3/8" | 1/8 | KQG2S11-N01S | 5.56 | 17 | 25.2 | 22 | 16.6 | 17.2 | 17.8 |
| 1/4 | KQG2S11-N02S | 6.35 | 27.1 | 22.7 | 39 | 21.2 | |||
| 3/8 | KQG2S11-N03S | 18 | 23.6 | 18.9 | 23.8 | ||||
| 1/2 | KQG2S11-N04S | 22 | 17.2 | 38.6 | |||||
| φ1/2" | 1/4 | KQG2S13-N02S | 8 | 20 | 30.5 | 26.1 | 18.5 | 46 | 26.6 |
| 3/8 | KQG2S13-N03S | 9.53 | 29.4 | 24.7 | 60 | 29 | |||
| 1/2 | KQG2S13-N04S | 22 | 25.5 | 19.1 | 34.8 |
※NPTねじのねじ込み後の参考寸法
注1）φDは最大径を意味します。
注2）FEPチューブ使用時の値を示します。
共通の仕様（参考）
■適用チューブ
- チューブ材質：FEP、PFA、ナイロン、ソフトナイロン注1）、ポリウレタン、ポリオレフィン
- チューブ外径（ミリサイズ）：φ3.2、φ4、φ6、φ8、φ10、φ12、φ16
- チューブ外径（インチサイズ）：φ1/8"、φ5/32"、φ1/4"、φ5/16"、φ3/8"、φ1/2"
注1）ソフトナイロンチューブの場合、水は使用できません。
■仕様
| 使用流体 | 空気、水、蒸気注2）注3） |
|---|---|
| 使用圧力範囲注4） | -100kPa～+1MPa注5） |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度注6） | -5～+150℃（凍結なきこと）注5） |
| 使用油脂類 | ノングリース仕様 |
| ねじ部のシール | シール剤付 |
注2）適用チューブは別途ご確認ください。
注3）蒸気でも耐性のある特殊FKMを使用しております。
注4）漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。
注5）チューブの使用圧力範囲と使用温度範囲を確認してください。
注6）以下の条件では、インナスリーブを装着してください。（φ3.2、φ1/8"除く）
- 温度変化の激しい流体および環境で使用される場合。
- 高温で使用される場合。
■インナスリーブ装着温度条件
| 使用チューブ | 温度 |
|---|---|
| FEPチューブ／THシリーズ | 80℃以上 |
| Super PFAチューブ／TLシリーズ | 120℃以上 |
■構造図
■構成部品
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | リリースブッシュ | SUS316 |
| 2 | ガイド1 | SUS316 |
| 3 | ガイド2 | SUS316 |
| 4 | チャック | SUS316 |
| 5 | パッキン | 特殊FKM（ふっ素コーティング） |
| 6 | ハーフユニオンボディ | SUS316 |
| 7 | エルボユニオンボディ | SUS316 |
| 8 | Oリング | 特殊FKM（ふっ素コーティング） |
| 9 | 打込ハーフ | SUS316 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,246円 ( 1,371円 ) | 6日目 |
1,324円 ( 1,456円 ) | 6日目 |
1,306円 ( 1,437円 ) | 9日目 |
1,214円 ( 1,335円 ) | 19日目 |
1,361円 ( 1,497円 ) | 在庫品1日目当日出荷可能 |
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
1,278円 ( 1,406円 ) | 6日目 |
1,727円 ( 1,900円 ) | 在庫品1日目当日出荷可能 |
1,573円 ( 1,730円 ) | 6日目 |
1,991円 ( 2,190円 ) | 在庫品1日目当日出荷可能 |
1,487円 ( 1,636円 ) | 在庫品1日目当日出荷可能 |
1,414円 ( 1,555円 ) | 6日目 |
1,412円 ( 1,553円 ) | 9日目 |
1,376円 ( 1,514円 ) | 6日目 |
1,590円 ( 1,749円 ) | 6日目 |
1,471円 ( 1,618円 ) | 9日目 |
1,780円 ( 1,958円 ) | 7日目 |
1,947円 ( 2,142円 ) | 在庫品1日目当日出荷可能 |
1,780円 ( 1,958円 ) | 6日目 |
1,947円 ( 2,142円 ) | 在庫品1日目当日出荷可能 |
2,045円 ( 2,250円 ) | 6日目 |
2,194円 ( 2,413円 ) | 6日目 |
1,780円 ( 1,958円 ) | 9日目 |
1,780円 ( 1,958円 ) | 9日目 |
2,194円 ( 2,413円 ) | 9日目 |
2,194円 ( 2,413円 ) | 9日目 |
2,283円 ( 2,511円 ) | 在庫品1日目当日出荷可能 |
2,303円 ( 2,533円 ) | 在庫品1日目当日出荷可能 |
2,134円 ( 2,347円 ) | 9日目 |
2,494円 ( 2,743円 ) | 在庫品1日目当日出荷可能 |
2,680円 ( 2,948円 ) | 9日目 |
2,819円 ( 3,101円 ) | 6日目 |
2,194円 ( 2,413円 ) | 6日目 |
2,280円 ( 2,508円 ) | 9日目 |
2,280円 ( 2,508円 ) | 39日目 |
2,280円 ( 2,508円 ) | 9日目 |
2,855円 ( 3,141円 ) | 9日目 |
2,621円 ( 2,883円 ) | 6日目 |
2,959円 ( 3,255円 ) | 在庫品1日目当日出荷可能 |
2,819円 ( 3,101円 ) | 6日目 |
3,423円 ( 3,765円 ) | 在庫品1日目当日出荷可能 |
2,978円 ( 3,276円 ) | 9日目 |
2,978円 ( 3,276円 ) | 6日目 |
2,831円 ( 3,114円 ) | 9日目 |
2,978円 ( 3,276円 ) | 6日目 |
2,996円 ( 3,296円 ) | 9日目 |
2,996円 ( 3,296円 ) | 9日目 |
3,221円 ( 3,543円 ) | 9日目 |
3,790円 ( 4,169円 ) | 9日目 |
4,127円 ( 4,540円 ) | 6日目 |
4,130円 ( 4,543円 ) | 9日目 |
4,494円 ( 4,943円 ) | 6日目 |
1,306円 ( 1,437円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
SMC社のワンタッチ継手。
【特長】
・小型・軽量化
・ノングリース
・蒸気使用可
・金属部：SUS316、シール部：特殊FKM
・使用流体温度：-5～+150℃
・食品衛生法適合（部品材質は器具および容器包装規格試験に適合）
【用途】
・ボディ内部の六角穴を六角レンチで締付けることのできる狭いスペース用のハーフユニオン
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.293 インチ P.299。 - スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SUS316 ワンタッチ管継手 KQG2シリーズ 六角穴付ハーフユニオン KQG2Sのレビュー
耐熱用装置用の継ぎ手として
5
5.02023/05/12
耐熱性は今のところ問題なく使用してます。また、サイズもとてもコンパクトにできているので狭いところに取付け出来て扱いやすい...もっと読む
0人が参考にしています。
自社の生産設備に使用しています
4
4.02020/08/05
自社で設計を含めて開発している、生産設備ロボットの継手が破損した際に、当社製品への異物混入防止が必要な部分に使用していま...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q耐熱100℃の継手はあるか？
A
ワンタッチ管継手では、KQB2やKQG2シリーズが150℃まで対応可能です。条件によってはチューブにインナースリーブの装着が必要です。
またインサート管継手では、KF（黄銅スリーブ）が150℃まで、KFG2シリーズが260℃まで対応可能です。
機種により温度や使用流体に制限があります。詳細はカタログを参照ください。
またインサート管継手では、KF（黄銅スリーブ）が150℃まで、KFG2シリーズが260℃まで対応可能です。
機種により温度や使用流体に制限があります。詳細はカタログを参照ください。
Qワンタッチ管継手のKQG2シリーズとKQB2シリーズは同じように見えるが、違いは何でしょうか？
A
KQG2シリーズの金属材質は、SUS316になっています。
KQB2シリーズの金属材質は、黄銅（無電解ニッケルメッキ付）・SUS316・SUS304となっています。
KQG2とKQB2の各バリエーションとも、外形寸法は同じです。
KQG2とKQB2の継手は、フル型式をレーザー印字していますので、識別できます。
KQB2シリーズの金属材質は、黄銅（無電解ニッケルメッキ付）・SUS316・SUS304となっています。
KQG2とKQB2の各バリエーションとも、外形寸法は同じです。
KQG2とKQB2の継手は、フル型式をレーザー印字していますので、識別できます。
QSUS316インサート管継手KFG2、SUS316ワンタッチ管継手KQG2及び金属ワンタッチ管継手KQB2との比較で、
どれが漏れにくいか？
どれが漏れにくいか？
A
KFG2シリーズとKQG2シリーズ及びKQB2シリーズは、JISで規定した同じ規格の気密性試験を行い、漏れに関しては同等となっています。
ただし、引抜き強度の面では、インサート管継手KFG2シリーズの方が強いと言えます。
（KQG2とKQB2の引抜き強度は同じです）
ただし、引抜き強度の面では、インサート管継手KFG2シリーズの方が強いと言えます。
（KQG2とKQB2の引抜き強度は同じです）
