SUS316 ワンタッチ管継手 KQG2シリーズ スペアパーツ(インナスリーブ)

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定:候補が15型番あります。
数量:

商品情報

製品仕様

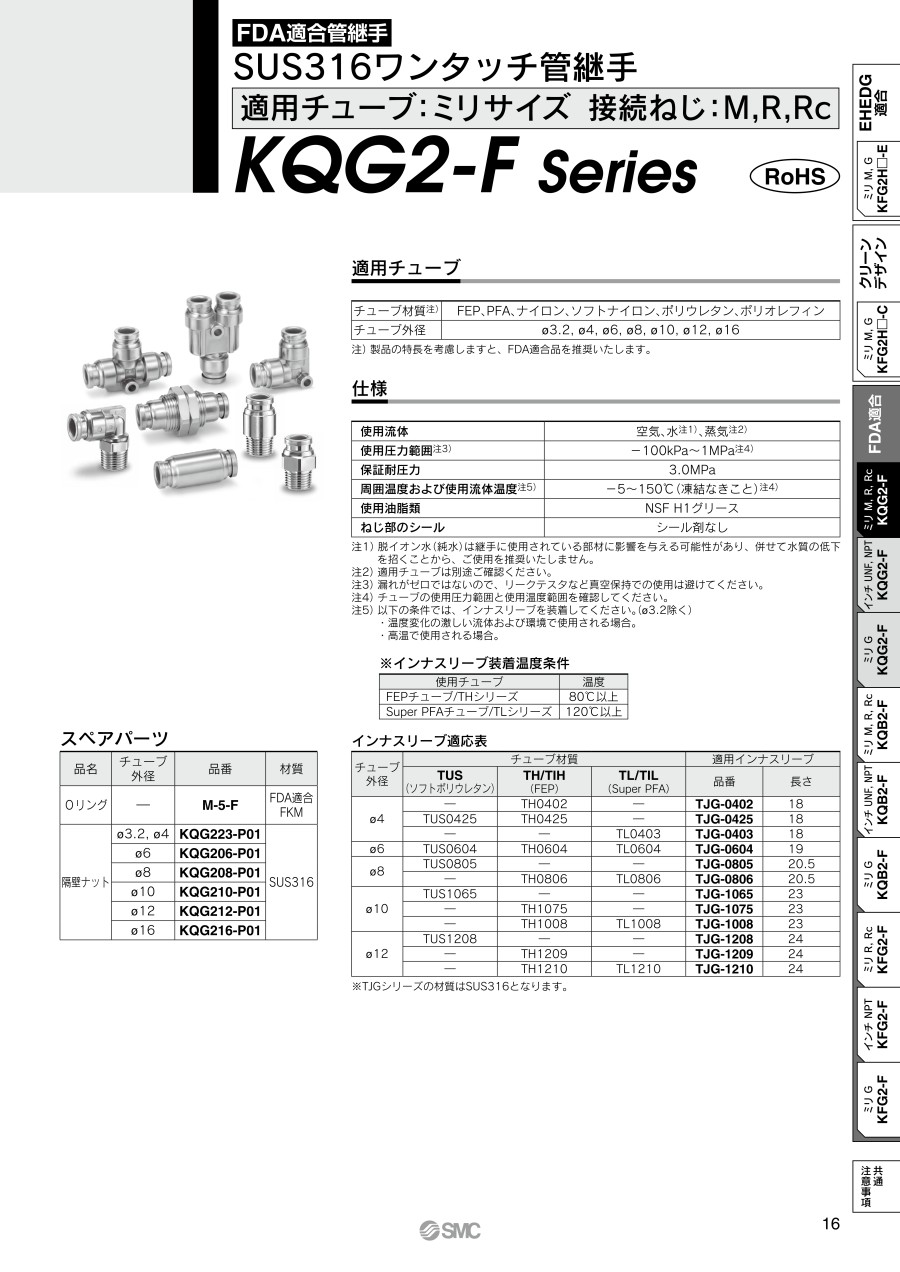

インナスリーブ適応表

■ミリサイズ

チューブ外径チューブ材質適用インナスリーブ
TUS
(ソフトポリウレタン)
TH/TIH
(FEP)
TL/TIL
(Super PFA)
型番長さ
φ4-TH0402-TJG-040218
TUS0425TH0425-TJG-042518
--TL0403TJG-040318
φ6TUS0604TH0604TL0604TJG-060419
φ8TUS0805--TJG-080520.5
-TH0806TL0806TJG-080620.5
φ10TUS1065--TJG-106523
-TH1075-TJG-107523
-TH1008TL1008TJG-100823
φ12TUS1208--TJG-120824
-TH1209-TJG-120924
-TH1210TL1210TJG-121024


■インチサイズタイプ

チューブ外径チューブ材質適用インナスリーブ
TH/TIH
(FEP)
TL/TIL
(Super PFA)
型番長さ
φ5/32"TH0402-TJG-040218
TH0425-TJG-042518
-TL0403TJG-040318
φ1/4"TIHB07TIL07TJG-060419
TIHA07-TJG-074619
φ5/16"TH0806TL0806TJG-080620.5
φ3/8"TIHB11TIL11TJG-106523
TIHA11-TJG-110723
φ1/2"TIH13TIL13TJG-139524

インナスリーブ装着温度条件

使用チューブ温度
FEPチューブ/THシリーズ80℃以上
Super PFAチューブ/TLシリーズ120℃以上

型番リスト

表示件数

適用チューブ外径1

(φ)

適用チューブ外径(インチ)

適用チューブ

最小発注数量
4
-
TH0402
10個
4
-
TL0403
10個
4
-
TUS0425/TH0425
10個
6
-
TUS0604/TH0604/TL0604
10個
-
1/4
TIHA07
10個
8
-
TUS0805
10個
8
-
TH0806/TL0806
10個
10
-
TH1008/TL1008
10個
10
-
TUS1065
10個
10
-
TH1075
10個
-
3/8
TIHA11
10個
12
-
TUS1208
10個
12
-
TH1209
10個
12
-
TH1210/TL1210
10個
-
1/2
TIH13/TIL13
10個
通常単価(税別) (税込単価)
通常出荷日
71
( 78 )
9日目
76
( 84 )
9日目
71
( 78 )
在庫品1日目当日出荷可能
70
( 77 )
在庫品1日目当日出荷可能
76
( 84 )
9日目
71
( 78 )
9日目
71
( 78 )
在庫品1日目当日出荷可能
80
( 88 )
39日目
80
( 88 )
6日目
80
( 88 )
9日目
80
( 88 )
9日目
104
( 114 )
6日目
97
( 107 )
39日目
97
( 107 )
6日目
117
( 129 )
9日目

詳細情報

基本情報

※商品画像はイメージです。実際の商品とは異なりますのでご注意ください。
SMC社ワンタッチ継手用のインナースリーブ。
【用途】
・チューブをワンタッチ継手で使用する際の補強用
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.292 インチ P.298

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

SUS316 ワンタッチ管継手 KQG2シリーズ スペアパーツ(インナスリーブ)のレビュー
4平均満足度:4.01件のレビュー
各種実験装置の付帯部品として
4
満足度:4.0
得意先様に納める多種多様の実験装置製作にあたり、用途を満たす仕様や形状を考慮し適宜最適品を選定利用しています。型番:TJ...もっと読む
0人が参考にしています。

よくあるご質問(FAQ)

Q耐熱100℃の継手はあるか?
A
ワンタッチ管継手では、KQB2やKQG2シリーズが150℃まで対応可能です。条件によってはチューブにインナースリーブの装着が必要です。
またインサート管継手では、KF(黄銅スリーブ)が150℃まで、KFG2シリーズが260℃まで対応可能です。
機種により温度や使用流体に制限があります。詳細はカタログを参照ください。
Qワンタッチ管継手のKQG2シリーズとKQB2シリーズは同じように見えるが、違いは何でしょうか?
A
KQG2シリーズの金属材質は、SUS316になっています。
KQB2シリーズの金属材質は、黄銅(無電解ニッケルメッキ付)・SUS316・SUS304となっています。
KQG2とKQB2の各バリエーションとも、外形寸法は同じです。
KQG2とKQB2の継手は、フル型式をレーザー印字していますので、識別できます。
QSUS316インサート管継手KFG2、SUS316ワンタッチ管継手KQG2及び金属ワンタッチ管継手KQB2との比較で、
どれが漏れにくいか?
A
KFG2シリーズとKQG2シリーズ及びKQB2シリーズは、JISで規定した同じ規格の気密性試験を行い、漏れに関しては同等となっています。
ただし、引抜き強度の面では、インサート管継手KFG2シリーズの方が強いと言えます。
(KQG2とKQB2の引抜き強度は同じです)
