ワンタッチ管継手 ステンレス KQ2-Gシリーズ 隔壁用ユニオン KQ2E-G（KQ互換）
- 通常単価(税別)
- 1,855円～4,678円
- 税込単価
- 2,041円～5,146円
SMC社のワンタッチ管継手。【特長】・ワンタッチ着脱・真空−100kPa使用可...
詳細情報を確認する- 本体材質
- SUS303+PBT
- 周囲温度 (℃)
- -5::60
- 使用流体
- 水 / 空気
- 継手種類
- ユニオン 同径
- ユニオン 同径
- 隔壁用ユニオン
- 種類
- ワンタッチ
- 接続種類
- チューブ接続
- 接続チューブ本数 (本)
- 2
- 色
- 白
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定：候補が18型番あります。
商品情報

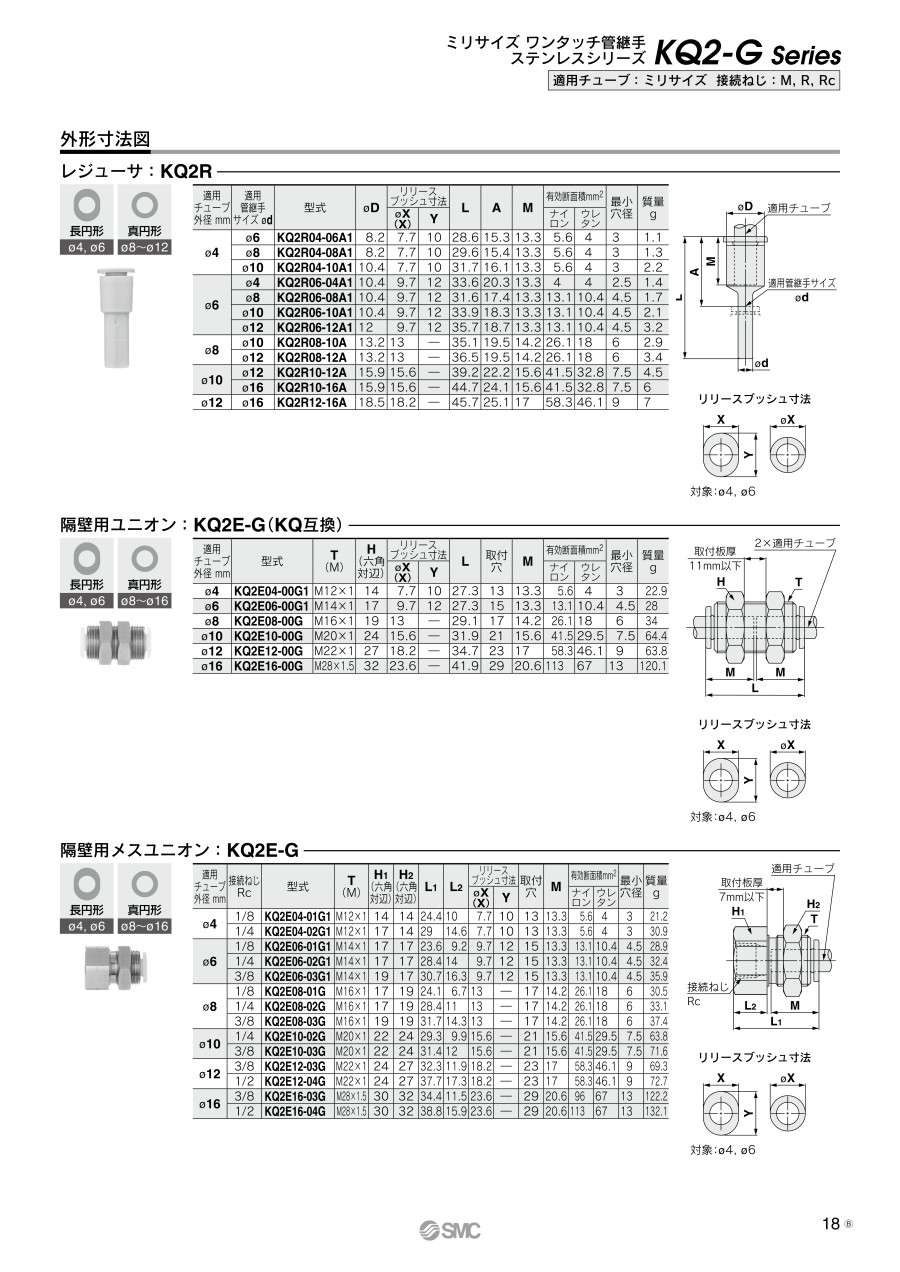

外形図
リリースブッシュ
製品仕様
| 適用チューブ外径 mm | 型番 | T （M） | H （六角対辺） | リリースブッシュ寸法 | L | 取付穴 | M | 有効断面積mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φX （X） | Y | ナイロン | ウレタン | |||||||||
| φ4 | KQ2E04-00G1 | M12×1 | 14 | 7.7 | 10 | 27.3 | 13 | 13.3 | 5.6 | 4 | 3 | 22.9 |
| φ6 | KQ2E06-00G1 | M14×1 | 17 | 9.7 | 12 | 27.3 | 15 | 13.3 | 13.1 | 10.4 | 4.5 | 28 |
| φ8 | KQ2E08-00G | M16×1 | 19 | 13 | - | 29.1 | 17 | 14.2 | 26.1 | 18 | 6 | 34 |
| φ10 | KQ2E10-00G | M20×1 | 24 | 15.6 | - | 31.9 | 21 | 15.6 | 41.5 | 29.5 | 7.5 | 64.4 |
| φ12 | KQ2E12-00G | M22×1 | 27 | 18.2 | - | 34.7 | 23 | 17 | 58.3 | 46.1 | 9 | 63.8 |
| φ16 | KQ2E16-00G | M28×1.5 | 32 | 23.6 | - | 41.9 | 29 | 20.6 | 113 | 67 | 13 | 120.1 |
ガイド・チャック
- ナイロンにもウレタンにも使用可能。大きな保持力。チャックにより確実な喰い付きを行い、チューブ保持力を増大。
パッキン
- 低真空から1MPaまで使用可能特殊形状により、確実なシールおよび、チューブ挿入時の抵抗が小。
リリースブッシュ（白色）
- 軽い取外し力。チャックがチューブへ必要以上に喰い込むのを防止。
ボディ・Oリング・スタッド
- 狭いスペースでの配管に効果的。ボディとねじ部が回転し、位置決めが可能。
適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン |
|---|---|
| チューブ外径 | φ4, φ6, φ8, φ10, φ12, φ16 |
製品仕様
| 使用流体 | 空気、水注1） | |
|---|---|---|
| 使用圧力範囲注2） | -100kPa～+1MPa | |
| 保証耐圧力（23℃時） | 3MPa | |
| 周囲温度および使用流体温度 | -5～+60℃、水の場合：0～+40℃（凍結なきこと） | |
| ねじ | 取付部 | JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ） |
| ナット部 | JIS B0205（メートル細目ねじ） | |
| ねじ部のシール | シール剤付 | |
注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
材質
| ボディ | SUS303, PBT |
|---|---|
| スタッド | SUS303（ねじ部） |
| チャック | SUS304 |
| ガイド | SUS304, SUS303, PBT |
| リリースブッシュ | POM |
| パッキン、Oリング | NBR |
| ガスケット | SUS304・NBR |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,970円 ( 2,167円 ) | 9日目 |
2,146円 ( 2,361円 ) | 9日目 |
2,416円 ( 2,658円 ) | 9日目 |
2,741円 ( 3,015円 ) | 15日目 |
3,209円 ( 3,530円 ) | 9日目 |
2,457円 ( 2,703円 ) | 在庫品1日目当日出荷可能 |
1,915円 ( 2,107円 ) | 9日目 |
2,316円 ( 2,548円 ) | 在庫品1日目当日出荷可能 |
2,089円 ( 2,298円 ) | 9日目 |
2,411円 ( 2,652円 ) | 在庫品1日目当日出荷可能 |
1,855円 ( 2,041円 ) | 9日目 |
2,280円 ( 2,508円 ) | 9日目 |
3,280円 ( 3,608円 ) | 在庫品1日目当日出荷可能 |
2,755円 ( 3,031円 ) | 9日目 |
3,696円 ( 4,066円 ) | 在庫品1日目当日出荷可能 |
3,727円 ( 4,100円 ) | 9日目 |
4,581円 ( 5,039円 ) | 6日目 |
4,678円 ( 5,146円 ) | 9日目 |
詳細情報
基本情報
SMC社のワンタッチ管継手。
【特長】
・ワンタッチ着脱
・真空−100kPa使用可能
【用途】
・パネル取付等のチューブ同士の中継接続に使用
※オーダーメイド／クリーンシリーズについてはG-19ページをご参照下さい。
