ワンタッチ管継手 KQ2シリーズ 異径ダブルユニオンワイ KQ2UD
- 通常単価(税別)
- 613円～875円
- 税込単価
- 674円～963円
SMC社のワンタッチ継手。【特長】・ワンタッチ着脱。・真空-100kPa使用可...
詳細情報を確認する- 本体材質
- PBT+PP
- 周囲温度 (℃)
- -5::60
- 使用流体
- 水 / 空気
- 継手種類
- ユニオン 違径
- ユニオン 違径
- 異径ダブルユニオンワイ
- 種類
- ワンタッチ
- 接続種類
- チューブ接続
- 接続チューブ本数 (本)
- 5
- リリースブッシュ形状
- 真円形
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

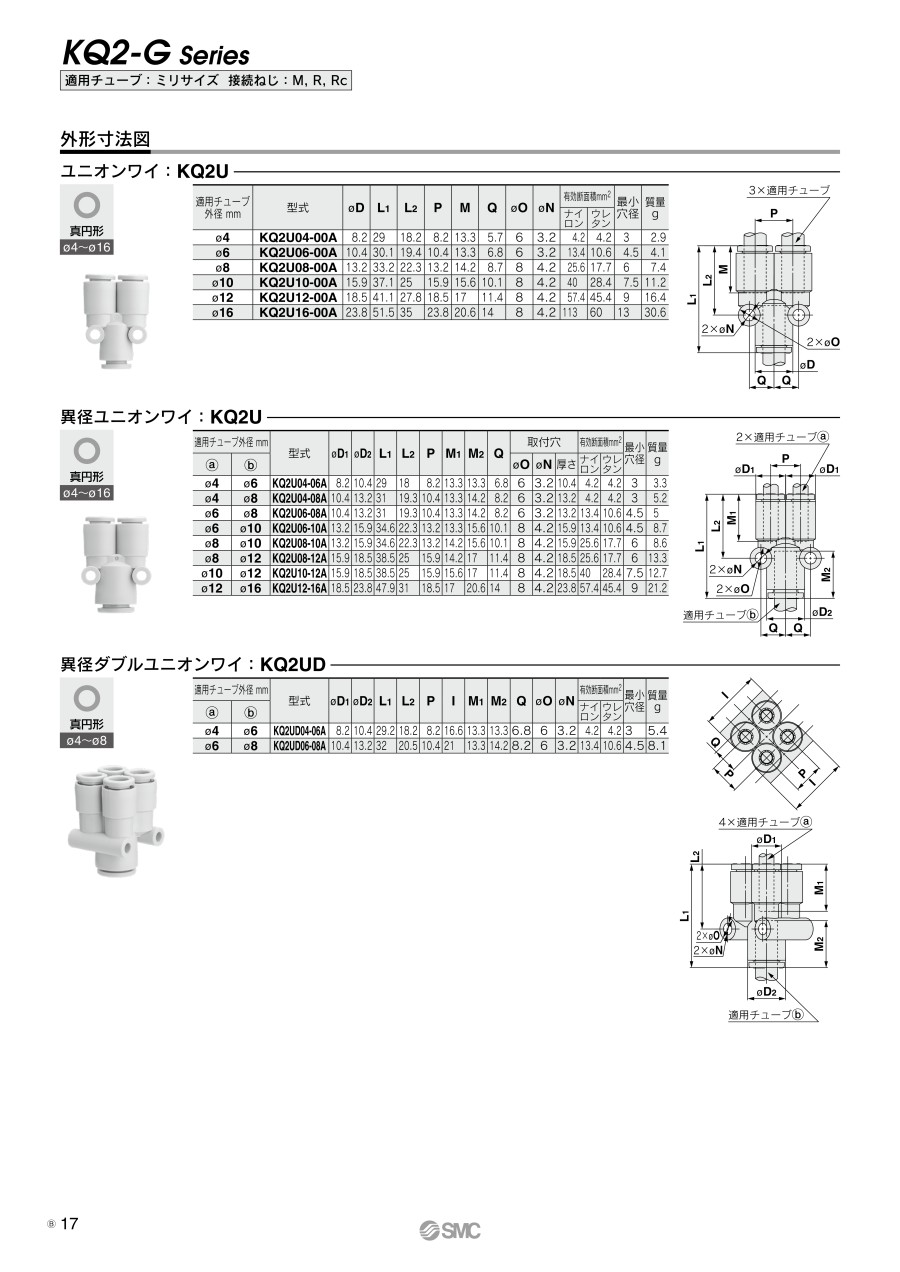

外形図
製品仕様
| 適用チューブ外径mm | 型番 | φD1注） | φD2注） | L1 | L2 | P | I | M1 | M2 | Q | φO | φN | 有効断面積mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （a） | （b） | ナイロン | ウレタン | ||||||||||||||
| φ4 | φ6 | KQ2UD04-06A | 8.2 | 10.4 | 29.2 | 18.2 | 8.2 | 16.6 | 13.3 | 13.3 | 6.8 | 6 | 3.2 | 4.2 | 4.2 | 3 | 5.4 |
| φ6 | φ8 | KQ2UD06-08A | 10.4 | 13.2 | 32 | 20.5 | 10.4 | 21 | 13.3 | 14.2 | 8.2 | 6 | 3.2 | 13.4 | 10.6 | 4.5 | 8.1 |
注）φD1、φD2は最大径を意味します。
ミリサイズ ワンタッチ管継手 KQ2シリーズ共通の仕様（参考）
- 適用チューブ：ミリサイズ 接続ねじ：M、R、Rc
構造
■適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン |
|---|---|
| チューブ外径 | φ2, φ3.2, φ4, φ6, φ8, φ10, φ12, φ16 |
■仕様
| 使用流体 | 空気、水注1） | |
|---|---|---|
| 使用圧力範囲注2） | -100kPa～+1MPa | |
| 保証耐圧力（23℃時） | 3MPa | |
| 周囲温度および使用流体温度 | -5～+60℃、水の場合：0～+40℃（凍結なきこと） | |
| ねじ | 取付部 | JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ） |
| ナット部 | JIS B0205（メートル細目ねじ） | |
| ねじ部のシール | シール剤付 | |
注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
■主要部品材質
| ボディ | C3604, PBT, PP, SUS303 |
|---|---|
| スタッド | C3604（ねじ部）、SUS303（ねじ部） |
| チャック | SUS304 |
| ガイド | SUS304 |
| リリースブッシュ | POM |
| パッキン、Oリング | NBR |
| ガスケット | SUS304・NBR |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
875円 ( 963円 ) | 在庫品1日目当日出荷可能 |
613円 ( 674円 ) | 在庫品1日目当日出荷可能 |
665円 ( 732円 ) | 在庫品1日目当日出荷可能 |
712円 ( 783円 ) | 9日目 |
692円 ( 761円 ) | 在庫品1日目当日出荷可能 |
800円 ( 880円 ) | 在庫品1日目当日出荷可能 |
817円 ( 899円 ) | 在庫品1日目当日出荷可能 |
816円 ( 898円 ) | 19日目 |
詳細情報
基本情報
SMC社のワンタッチ継手。
【特長】
・ワンタッチ着脱。
・真空-100kPa使用可能。
【用途】
・同一方向にサイズダウンしてチューブ同士の4分岐接続に使用。
※オーダーメイド／クリーンシリーズについてはP.131をご参照下さい
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
