ワンタッチ管継手 ステンレス KQ2-Gシリーズ ブランチ KQ2U-G（ガスケットシール）
- 通常単価(税別)
- 1,444円～1,738円
- 税込単価
- 1,588円～1,912円
SMC社のワンタッチ継手。【特長】・ワンタッチ着脱。・真空-100kPa使用可...
詳細情報を確認する未確定：候補が3型番あります。
商品情報

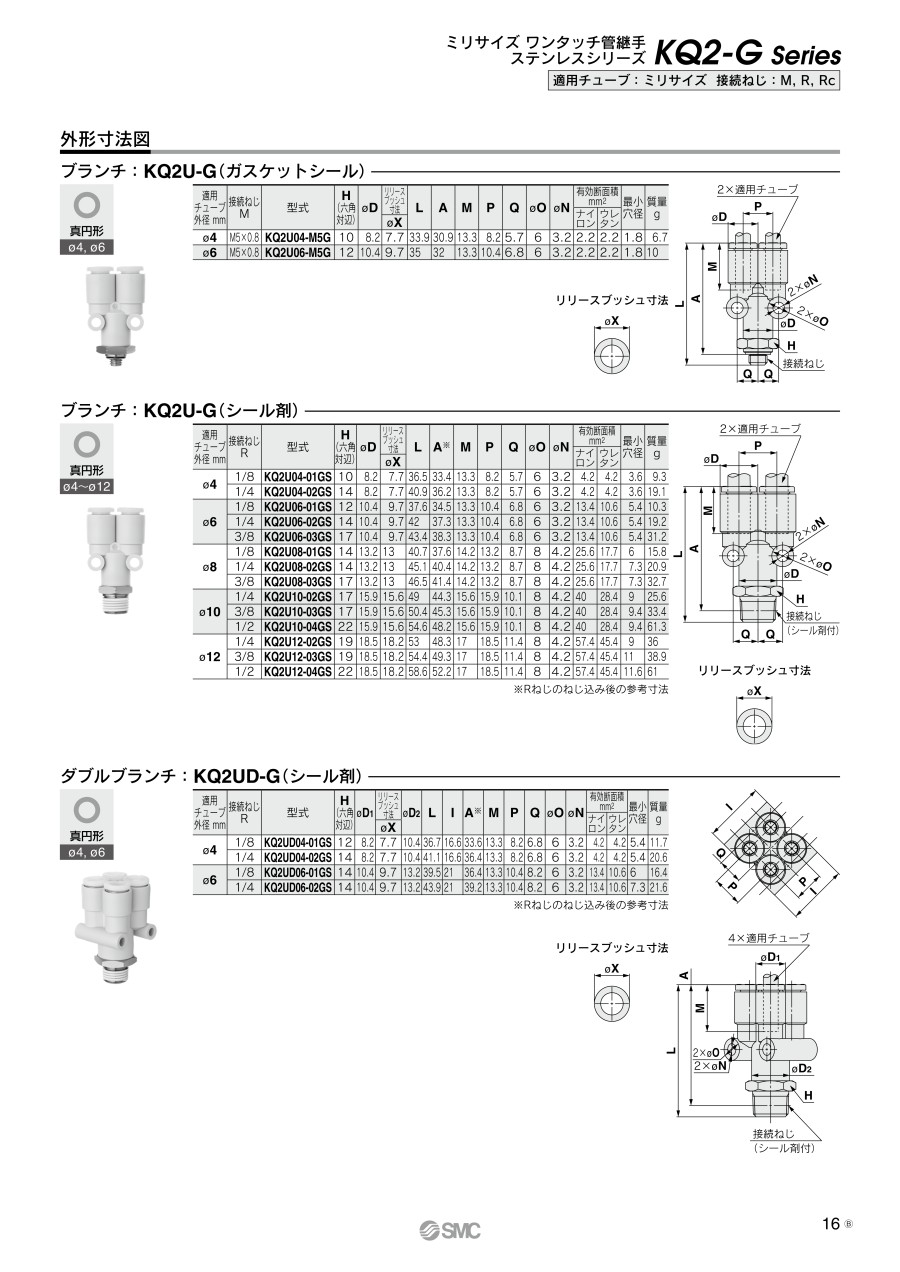

外形図
製品仕様
| 適用チューブ外径mm | 接続ねじ M | 型番 | H （六角対辺） | φD注） | リリースブッシュ寸法 | L | A | M | P | Q | φO | φN | 有効断面積mm2 | 最小穴径 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φX | ナイロン | ウレタン | ||||||||||||||
| φ4 | M5×0.8 | KQ2U04-M5G | 10 | 8.2 | 7.7 | 33.9 | 30.9 | 13.3 | 8.2 | 5.7 | 6 | 3.2 | 2.2 | 2.2 | 1.8 | 6.7 |
| φ6 | M5×0.8 | KQ2U06-M5G | 12 | 10.4 | 9.7 | 35 | 32 | 13.3 | 10.4 | 6.8 | 6 | 3.2 | 2.2 | 2.2 | 1.8 | 10 |
注）φDは最大径を意味します。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,628円 ( 1,791円 ) | 6日目 |
1,738円 ( 1,912円 ) | 9日目 |
1,444円 ( 1,588円 ) | 9日目 |
詳細情報
商品担当おすすめ
ワンタッチ管継手 ステンレス KQ2-Gシリーズ ブランチ KQ2U-G（ガスケットシール）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） /
KG（金属部SUS303） 各シリーズの現品識別方法はあるか？
KG（金属部SUS303） 各シリーズの現品識別方法はあるか？
A
KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
Qスタッド（ネジ部）の無い、KQ2□-□G（金属部SUS303）シリーズはありますか？
A
スタッド（ねじ部）の無い製品は、KQ2□-□Aシリーズが標準で内部部品にSUS材を使用しているため、
バリエーションとしてKQ2□-□Gシリーズでは用意しておりません。
KQ2□-□Gシリーズのカタログ内にこれらKQ2□-□Aの対象品が掲載されていますので、カタログをご参照ください。
バリエーションとしてKQ2□-□Gシリーズでは用意しておりません。
KQ2□-□Gシリーズのカタログ内にこれらKQ2□-□Aの対象品が掲載されていますので、カタログをご参照ください。
QKQ2の継手のリリースブッシュに、SMCの刻印のほかに数字の8と5/16の刻印がある。この2つの数字の意味は何か？
A
φ8ミリ用継手とφ5/16インチ用継手のリリースブッシュは共用になっており、
リリースブッシュの色（ライトグレーがミリサイズ、オレンジがインチサイズ）で識別します。
同様にφ4とφ5/32用継手、φ3.2とφ1/8用継手のリリースブッシュにも同様に、2つの数字の刻印があります。
リリースブッシュの色（ライトグレーがミリサイズ、オレンジがインチサイズ）で識別します。
同様にφ4とφ5/32用継手、φ3.2とφ1/8用継手のリリースブッシュにも同様に、2つの数字の刻印があります。
