商品情報

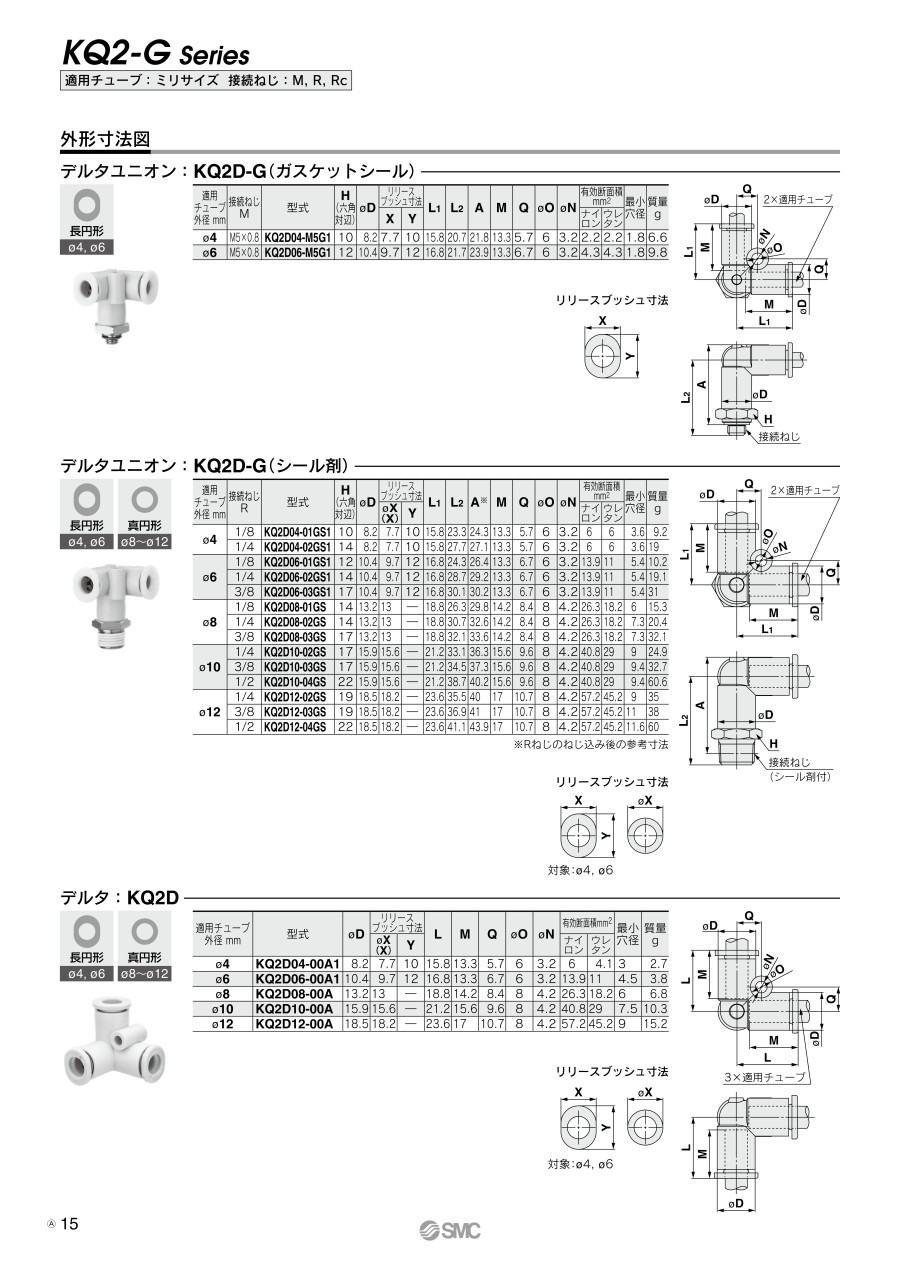

外形図

KQ2D-G（シール剤）

製品仕様

KQ2D-G（シール剤）

適用チューブ外径 mm	接続ねじ R	型番	H （六角対辺）	φD^注）	リリースブッシュ寸法		L₁	L₂	A^※	M	Q	φO	φN	有効断面積 mm²		最小穴径	質量 g
適用チューブ外径 mm	接続ねじ R	型番	H （六角対辺）	φD^注）	φX （X）	Y	L₁	L₂	A^※	M	Q	φO	φN	ナイロン	ウレタン	最小穴径	質量 g
φ4	1/8	KQ2D04-01GS1	10	8.2	7.7	10	15.8	23.3	24.3	13.3	5.7	6	3.2	6	6	3.6	9.2
φ4	1/4	KQ2D04-02GS1	14	8.2	7.7	10	15.8	27.7	27.1	13.3	5.7	6	3.2	6	6	3.6	19
φ6	1/8	KQ2D06-01GS1	12	10.4	9.7	12	16.8	24.3	26.4	13.3	6.7	6	3.2	13.9	11	5.4	10.2
	1/4	KQ2D06-02GS1	14	10.4	9.7	12	16.8	28.7	29.2	13.3	6.7	6	3.2	13.9	11	5.4	19.1
	3/8	KQ2D06-03GS1	17	10.4	9.7	12	16.8	30.1	30.2	13.3	6.7	6	3.2	13.9	11	5.4	31
φ8	1/8	KQ2D08-01GS	14	13.2	13	-	18.8	26.3	29.8	14.2	8.4	8	4.2	26.3	18.2	6	15.3
	1/4	KQ2D08-02GS	14	13.2	13	-	18.8	30.7	32.6	14.2	8.4	8	4.2	26.3	18.2	7.3	20.4
	3/8	KQ2D08-03GS	17	13.2	13	-	18.8	32.1	33.6	14.2	8.4	8	4.2	26.3	18.2	7.3	32.1
φ10	1/4	KQ2D10-02GS	17	15.9	15.6	-	21.2	33.1	36.3	15.6	9.6	8	4.2	40.8	29	9	24.9
	3/8	KQ2D10-03GS	17	15.9	15.6	-	21.2	34.5	37.3	15.6	9.6	8	4.2	40.8	29	9.4	32.7
	1/2	KQ2D10-04GS	22	15.9	15.6	-	21.2	38.7	40.2	15.6	9.6	8	4.2	40.8	29	9.4	60.6
φ12	1/4	KQ2D12-02GS	19	18.5	18.2	-	23.6	35.5	40	17	10.7	8	4.2	57.2	45.2	9	35
	3/8	KQ2D12-03GS	19	18.5	18.2	-	23.6	36.9	41	17	10.7	8	4.2	57.2	45.2	11	38
	1/2	KQ2D12-04GS	22	18.5	18.2	-	23.6	41.1	43.9	17	10.7	8	4.2	57.2	45.2	11.6	60

※Rねじのねじ込み後の参考寸法
注）φDは最大径を意味します。

型番リスト

表示件数

型番

パッキン・Oリング材質

適用チューブ外径1

(φ)

接続ねじ

仕様

リリースブッシュ形状

リリースブッシュ色

オーダーメイド仕様

最小発注数量

[標準(NBR)] NBR	12	1/2	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	4	1/8	シール剤なし	長円形	白	なし	2個
[標準(NBR)] NBR	4	1/8	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR	4	1/4	シール剤なし	長円形	白	なし	2個
[標準(NBR)] NBR	4	1/4	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR	6	1/8	シール剤なし	長円形	白	なし	2個
[標準(NBR)] NBR	6	1/8	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	1/8	シール剤付	長円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	6	1/4	シール剤なし	長円形	白	なし	2個
[標準(NBR)] NBR	6	1/4	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR	6	3/8	シール剤なし	長円形	白	なし	2個
[標準(NBR)] NBR	6	3/8	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	3/8	シール剤付	長円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	8	1/8	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	8	1/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	8	1/4	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	8	1/4	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	8	3/8	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	8	3/8	シール剤なし	真円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	8	3/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	8	3/8	シール剤付	真円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	10	1/4	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	10	1/4	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	10	3/8	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	10	3/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	10	1/2	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	10	1/2	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	12	1/4	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	12	1/4	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	12	1/4	シール剤付	真円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	12	3/8	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	12	3/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	12	1/2	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	12	1/2	シール剤付	真円形	白	なし	2個

通常単価(税別) (税込単価)	通常出荷日

2,282円 ( 2,510円 )	9日目
1,046円 ( 1,151円 )	9日目
1,673円 ( 1,840円 )	9日目
1,119円 ( 1,231円 )	9日目
1,740円 ( 1,914円 )	9日目
1,325円 ( 1,458円 )	9日目
1,760円 ( 1,936円 )	9日目
1,278円 ( 1,406円 )	9日目
1,190円 ( 1,309円 )	9日目
1,850円 ( 2,035円 )	19日目
1,234円 ( 1,357円 )	9日目
1,872円 ( 2,059円 )	9日目
1,379円 ( 1,517円 )	9日目
1,249円 ( 1,374円 )	9日目
1,889円 ( 2,078円 )	9日目
1,249円 ( 1,374円 )	19日目
1,889円 ( 2,078円 )	9日目
1,308円 ( 1,439円 )	9日目
1,438円 ( 1,582円 )	9日目
1,957円 ( 2,153円 )	9日目
1,466円 ( 1,613円 )	9日目
1,670円 ( 1,837円 )	9日目
2,270円 ( 2,497円 )	9日目
1,670円 ( 1,837円 )	9日目
2,270円 ( 2,497円 )	9日目
1,713円 ( 1,884円 )	9日目
2,329円 ( 2,562円 )	9日目
1,828円 ( 2,011円 )	9日目
2,416円 ( 2,658円 )	9日目
2,033円 ( 2,236円 )	9日目
2,114円 ( 2,325円 )	9日目
2,416円 ( 2,658円 )	9日目
1,828円 ( 2,011円 )	9日目
2,416円 ( 2,658円 )	9日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・ワンタッチ着脱。
・真空-100kPa使用可能。
【用途】
・めねじ部からの直角2方向の分岐配管に使用。

※クリーンシリーズについてはG-19ページをご参照下さい

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ワンタッチ管継手ステンレス KQ2-Gシリーズデルタユニオン KQ2D-G（ガスケットシール）
同商品タイプのガスケットシールとなります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手ステンレス KQ2-Gシリーズデルタユニオン KQ2D-Gのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） /
KG（金属部SUS303）各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Qスタッド（ネジ部）の無い、KQ2□-□G（金属部SUS303）シリーズはありますか？

スタッド（ねじ部）の無い製品は、KQ2□-□Aシリーズが標準で内部部品にSUS材を使用しているため、
バリエーションとしてKQ2□-□Gシリーズでは用意しておりません。
KQ2□-□Gシリーズのカタログ内にこれらKQ2□-□Aの対象品が掲載されていますので、カタログをご参照ください。

QKQ2の継手のリリースブッシュに、SMCの刻印のほかに数字の8と5/16の刻印がある。この2つの数字の意味は何か？

φ8ミリ用継手とφ5/16インチ用継手のリリースブッシュは共用になっており、
リリースブッシュの色（ライトグレーがミリサイズ、オレンジがインチサイズ）で識別します。
同様にφ4とφ5/32用継手、φ3.2とφ1/8用継手のリリースブッシュにも同様に、2つの数字の刻印があります。
