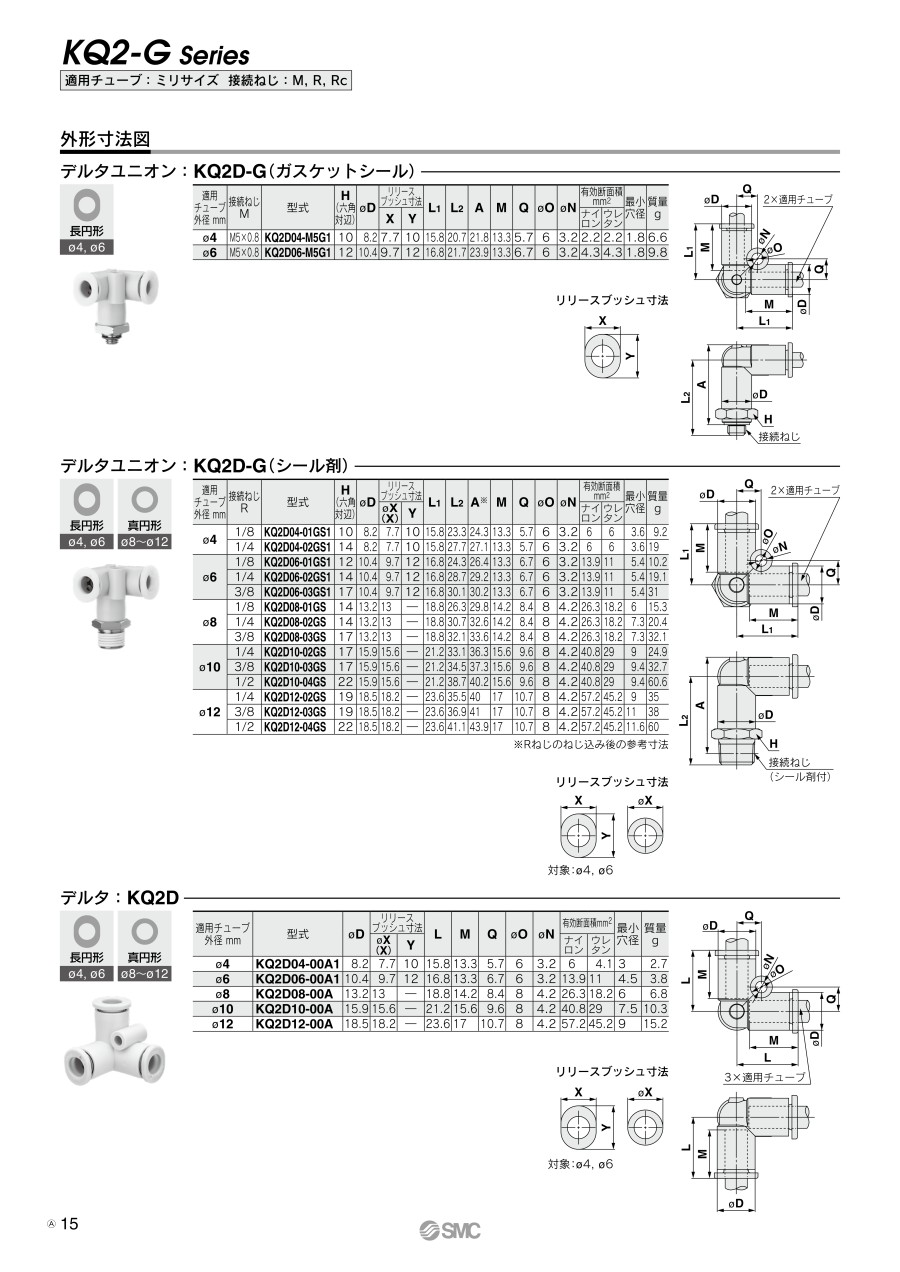

商品情報

適用チューブ外径 mm	接続ねじ M	型番	H （六角対辺）	φD^注）	リリースブッシュ寸法		L₁	L₂	A	M	Q	φO	φN	有効断面積 mm²		最小穴径	質量 g
適用チューブ外径 mm	接続ねじ M	型番	H （六角対辺）	φD^注）	X	Y	L₁	L₂	A	M	Q	φO	φN	ナイロン	ウレタン	最小穴径	質量 g
φ4	M5×0.8	KQ2D04-M5G1	10	8.2	7.7	10	15.8	20.7	21.8	13.3	5.7	6	3.2	2.2	2.2	1.8	6.6
φ6	M5×0.8	KQ2D06-M5G1	12	10.4	9.7	12	16.8	21.7	23.9	13.3	6.7	6	3.2	4.3	4.3	1.8	9.8

注）φDは最大径を意味します。

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

最小発注数量

通常単価(税別) (税込単価)	通常出荷日

SMC社のワンタッチ継手。
【特長】
・ワンタッチ着脱。
・真空-100kPa使用可能。
【用途】
・めねじ部からの直角2方向の分岐配管に使用。

※クリーンシリーズについてはG-19ページをご参照下さい

ワンタッチ管継手ステンレス KQ2-Gシリーズデルタユニオン KQ2D-G（ガスケットシール）のレビュー

この商品のレビューはありません

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） /
KG（金属部SUS303）各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Qスタッド（ネジ部）の無い、KQ2□-□G（金属部SUS303）シリーズはありますか？

スタッド（ねじ部）の無い製品は、KQ2□-□Aシリーズが標準で内部部品にSUS材を使用しているため、
バリエーションとしてKQ2□-□Gシリーズでは用意しておりません。
KQ2□-□Gシリーズのカタログ内にこれらKQ2□-□Aの対象品が掲載されていますので、カタログをご参照ください。

QKQ2の継手のリリースブッシュに、SMCの刻印のほかに数字の8と5/16の刻印がある。この2つの数字の意味は何か？

φ8ミリ用継手とφ5/16インチ用継手のリリースブッシュは共用になっており、
リリースブッシュの色（ライトグレーがミリサイズ、オレンジがインチサイズ）で識別します。
同様にφ4とφ5/32用継手、φ3.2とφ1/8用継手のリリースブッシュにも同様に、2つの数字の刻印があります。
