未確定：候補が44型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

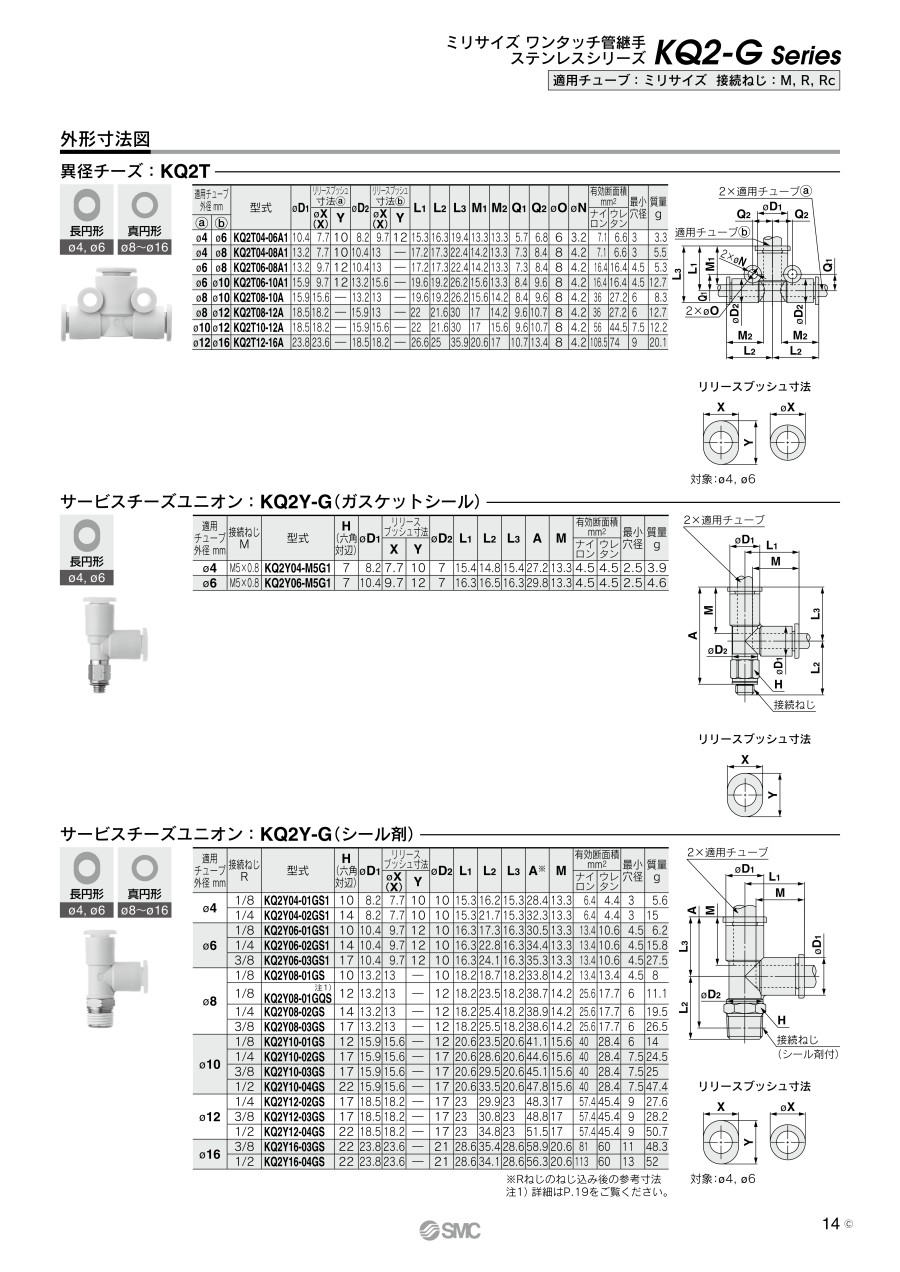

外形図

KQ2Y-G（シール剤）

製品仕様

KQ2Y-G（シール剤）

単位：mm

適用チューブ外径 mm	接続ねじ R	型番	H （六角対辺）	φD₁^注1）	リリースブッシュ寸法		φD²	L¹	L²	L³	A^※	M	有効断面積 mm²		最小穴径	質量 g
適用チューブ外径 mm	接続ねじ R	型番	H （六角対辺）	φD₁^注1）	φX （X）	Y	φD²	L¹	L²	L³	A^※	M	ナイロン	ウレタン	最小穴径	質量 g
φ4	1/8	KQ2Y04-01GS1	10	8.2	7.7	10	10	15.3	16.2	15.3	28.4	13.3	6.4	4.4	3	5.6
φ4	1/4	KQ2Y04-02GS1	14	8.2	7.7	10	10	15.3	21.7	15.3	32.3	13.3	6.4	4.4	3	15
φ6	1/8	KQ2Y06-01GS1	10	10.4	9.7	12	10	16.3	17.3	16.3	30.5	13.3	13.4	10.6	4.5	6.2
	1/4	KQ2Y06-02GS1	14	10.4	9.7	12	10	16.3	22.8	16.3	34.4	13.3	13.4	10.6	4.5	15.8
	3/8	KQ2Y06-03GS1	17	10.4	9.7	12	10	16.3	24.1	16.3	35.3	13.3	13.4	10.6	4.5	27.5
φ8	1/8	KQ2Y08-01GS	10	13.2	13	-	10	18.2	18.7	18.2	33.8	14.2	13.4	13.4	4.5	8
	1/8	KQ2Y08-01GQS	12	13.2	13	-	12	18.2	23.5	18.2	38.7	14.2	25.6	17.7	6	11.1
	1/4	KQ2Y08-02GS	14	13.2	13	-	12	18.2	25.4	18.2	38.9	14.2	25.6	17.7	6	19.5
	3/8	KQ2Y08-03GS	17	13.2	13	-	12	18.2	25.5	18.2	38.6	14.2	25.6	17.7	6	26.5
φ10	1/8	KQ2Y10-01GS	12	15.9	15.6	-	12	20.6	23.5	20.6	41.1	15.6	40	28.4	6	14
	1/4	KQ2Y10-02GS	17	15.9	15.6	-	17	20.6	28.6	20.6	44.6	15.6	40	28.4	7.5	24.5
	3/8	KQ2Y10-03GS	17	15.9	15.6	-	17	20.6	29.5	20.6	45.1	15.6	40	28.4	7.5	25
	1/2	KQ2Y10-04GS	22	15.9	15.6	-	17	20.6	33.5	20.6	47.8	15.6	40	28.4	7.5	47.4
φ12	1/4	KQ2Y12-02GS	17	18.5	18.2	-	17	23	29.9	23	48.3	17	57.4	45.4	9	27.6
	3/8	KQ2Y12-03GS	17	18.5	18.2	-	17	23	30.8	23	48.8	17	57.4	45.4	9	28.2
	1/2	KQ2Y12-04GS	22	18.5	18.2	-	17	23	34.8	23	51.5	17	57.4	45.4	9	50.7
φ16	3/8	KQ2Y16-03GS	22	23.8	23.6	-	21	28.6	35.4	28.6	58.9	20.6	81	60	11	48.3
φ16	1/2	KQ2Y16-04GS	22	23.8	23.6	-	21	28.6	34.1	28.6	56.3	20.6	113	60	13	52

※ Rねじのねじ込み後の参考寸法

注1）φD1は最大径を意味します。

KQ2-Gシリーズ共通の仕様（参考）

■構造

■適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
チューブ外径	φ4,φ6,φ8,φ10,φ12,φ16

■仕様

使用流体		空気、水^注1）
使用圧力範囲^注2）		-100kPa～+1MPa
保証耐圧力（23℃時）		3MPa
周囲温度および使用流体温度		-5～+60℃、水の場合：0～+40℃（凍結なきこと）
ねじ	取付部	JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ）
ねじ	ナット部	JIS B0205（メートル細目ねじ）
ねじ部のシール		シール剤付

注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

■主要部品材質

ボディ	SUS303, PBT
スタッド	SUS303（ねじ部）
チャック	SUS304
ガイド	SUS304, SUS303, PBT
リリースブッシュ	POM
パッキン、Oリング	NBP
ガスケット	SUS304・NBR

型番リスト

表示件数

型番

パッキン・Oリング材質

適用チューブ外径1

(φ)

接続ねじ

仕様

リリースブッシュ形状

リリースブッシュ色

オーダーメイド仕様

最小発注数量

[標準(NBR)] NBR	4	1/8	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR	6	1/8	シール剤なし	長円形	白	なし	2個
[標準(NBR)] NBR	8	3/8	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	10	1/2	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	4	1/8	シール剤なし	長円形	白	なし	2個
[標準(NBR)] NBR	4	1/8	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR	4	1/4	シール剤なし	長円形	白	なし	2個
[標準(NBR)] NBR	4	1/4	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR	6	1/8	シール剤なし	長円形	白	なし	2個
[標準(NBR)] NBR	6	1/8	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR	6	1/8	シール剤付	長円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	1/8	シール剤付	長円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	6	1/4	シール剤なし	長円形	白	なし	1個
[標準(NBR)] NBR	6	1/4	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR	6	3/8	シール剤なし	長円形	白	なし	2個
[標準(NBR)] NBR	6	3/8	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR	8	1/8	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	8	1/8	シール剤付	真円形	白	従来品（KQシリーズ）有効断面積互換品	2個
[標準(NBR)] NBR	8	1/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	8	1/4	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	8	1/4	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	8	1/4	シール剤付	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR	8	3/8	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	8	3/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	8	3/8	シール剤付	真円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	10	1/8	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	10	1/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	10	1/4	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	10	1/4	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	10	3/8	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	10	3/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	10	1/2	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	10	1/2	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	12	1/4	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	12	1/4	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	12	3/8	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	12	3/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	12	3/8	シール剤付	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR	12	1/2	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	12	1/2	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	16	3/8	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	16	3/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	16	1/2	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	16	1/2	シール剤付	真円形	白	なし	2個

通常単価(税別) (税込単価)	通常出荷日

1,308円 ( 1,439円 )	9日目
1,397円 ( 1,537円 )	9日目
1,590円 ( 1,749円 )	9日目
1,972円 ( 2,169円 )	9日目
979円 ( 1,077円 )	9日目
1,572円 ( 1,729円 )	9日目
1,073円 ( 1,180円 )	9日目
1,720円 ( 1,892円 )	9日目
1,256円 ( 1,382円 )	9日目
1,740円 ( 1,914円 )	6日目
1,323円 ( 1,455円 )	9日目
1,205円 ( 1,326円 )	9日目
2,884円 ( 3,172円 )	在庫品1日目当日出荷可能
1,762円 ( 1,938円 )	9日目
1,160円 ( 1,276円 )	9日目
1,806円 ( 1,987円 )	23日目
1,379円 ( 1,517円 )	9日目
1,825円 ( 2,008円 )	9日目
1,825円 ( 2,008円 )	6日目
1,379円 ( 1,517円 )	9日目
1,825円 ( 2,008円 )	6日目
1,426円 ( 1,569円 )	9日目
1,237円 ( 1,361円 )	9日目
1,925円 ( 2,118円 )	39日目
1,968円 ( 2,165円 )	9日目
1,597円 ( 1,757円 )	9日目
2,187円 ( 2,406円 )	9日目
1,597円 ( 1,757円 )	9日目
2,187円 ( 2,406円 )	9日目
1,845円 ( 2,030円 )	9日目
2,187円 ( 2,406円 )	3日目
1,882円 ( 2,070円 )	9日目
2,225円 ( 2,448円 )	9日目
2,023円 ( 2,225円 )	9日目
2,379円 ( 2,617円 )	9日目
2,023円 ( 2,225円 )	9日目
2,379円 ( 2,617円 )	9日目
1,956円 ( 2,152円 )	9日目
2,023円 ( 2,225円 )	9日目
2,379円 ( 2,617円 )	6日目
2,245円 ( 2,470円 )	9日目
2,871円 ( 3,158円 )	9日目
2,595円 ( 2,855円 )	9日目
2,871円 ( 3,158円 )	9日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・ワンタッチ着脱
・真空-100kPa使用可能
・チューブ着脱性向上
・小型・軽量化
【用途】
・めねじ部からの同一方向および90度方向の分岐配管に使用

※クリーンシリーズについてはG-19ページをご参照下さい

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ワンタッチ管継手ステンレス KQ2-Gシリーズサービスチーズユニオン KQ2Y-G
同商品タイプのガスケットシールとなります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手ステンレスサービスチーズユニオン KQ2Y-G（シール剤付・シール剤無し）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） /
KG（金属部SUS303）各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Qスタッド（ネジ部）の無い、KQ2□-□G（金属部SUS303）シリーズはありますか？

スタッド（ねじ部）の無い製品は、KQ2□-□Aシリーズが標準で内部部品にSUS材を使用しているため、
バリエーションとしてKQ2□-□Gシリーズでは用意しておりません。
KQ2□-□Gシリーズのカタログ内にこれらKQ2□-□Aの対象品が掲載されていますので、カタログをご参照ください。

QKQ2の継手のリリースブッシュに、SMCの刻印のほかに数字の8と5/16の刻印がある。この2つの数字の意味は何か？

φ8ミリ用継手とφ5/16インチ用継手のリリースブッシュは共用になっており、
リリースブッシュの色（ライトグレーがミリサイズ、オレンジがインチサイズ）で識別します。
同様にφ4とφ5/32用継手、φ3.2とφ1/8用継手のリリースブッシュにも同様に、2つの数字の刻印があります。
