商品情報

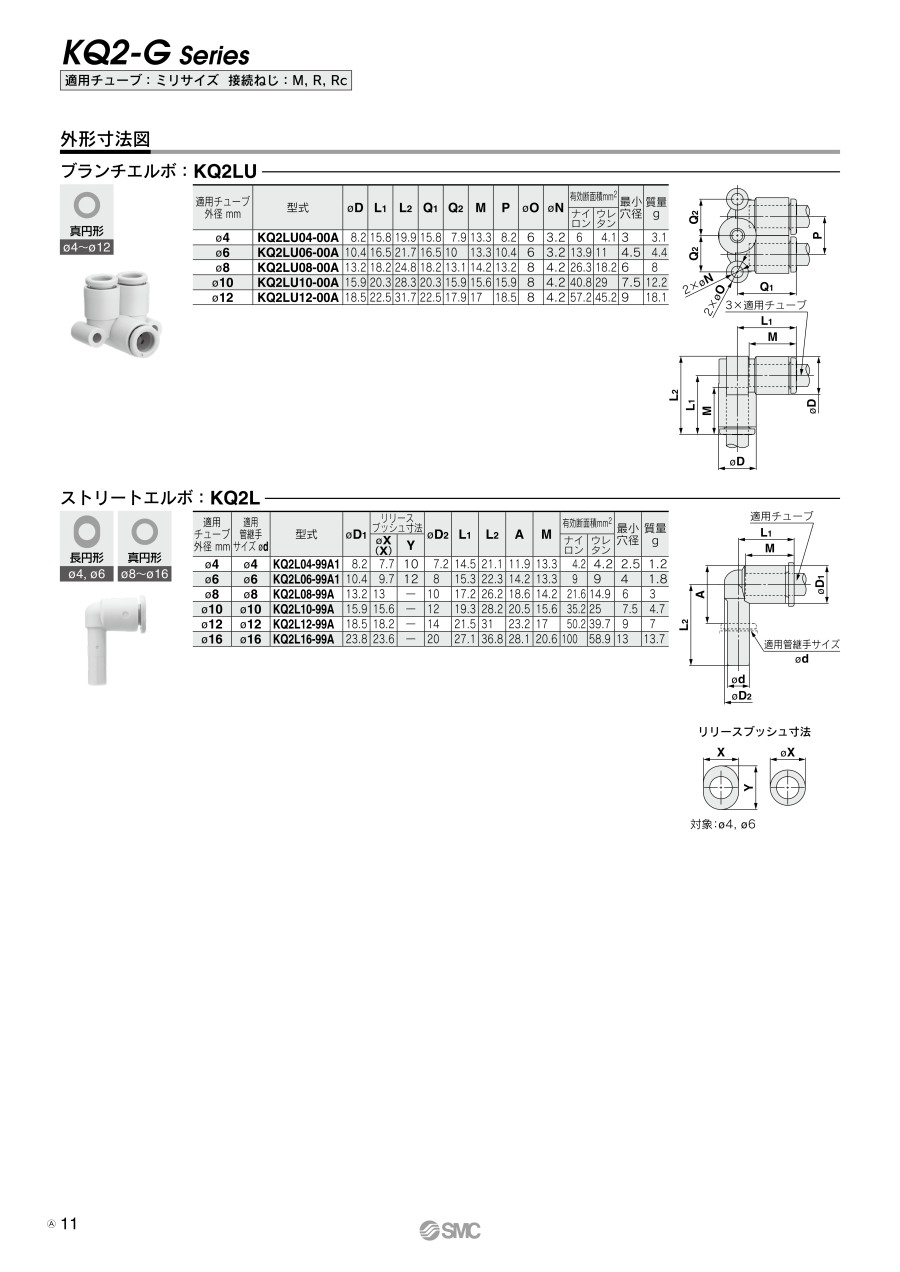

外形図

製品仕様

単位：mm

適用チューブ外径 mm	型番	φD^注）	L₁	L₂	Q₁	Q₂	M	P	φO	φN	有効断面積 mm²		最小穴径	質量 g
適用チューブ外径 mm	型番	φD^注）	L₁	L₂	Q₁	Q₂	M	P	φO	φN	ナイロン	ウレタン	最小穴径	質量 g
φ4	KQ2LU04-00A	8.2	15.8	19.9	15.8	7.9	13.3	8.2	6	3.2	6	4.1	3	3.1
φ6	KQ2LU06-00A	10.4	16.5	21.7	16.5	10	13.3	10.4	6	3.2	13.9	11	4.5	4.4
φ8	KQ2LU08-00A	13.2	18.2	24.8	18.2	13.1	14.2	13.2	8	4.2	26.3	18.2	6	8
φ10	KQ2LU10-00A	15.9	20.3	28.3	20.3	15.9	15.6	15.9	8	4.2	40.8	29	7.5	12.2
φ12	KQ2LU12-00A	18.5	22.5	31.7	22.5	17.9	17	18.5	8	4.2	57.2	45.2	9	18.1

注）φDは最大径を意味します。

KQ2シリーズ共通の仕様（参考）

■構造

■適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
チューブ外径	φ2, φ3.2, φ4, φ6, φ8, φ10, φ12, φ16

■仕様

使用流体		空気、水^注1）
使用圧力範囲^注2）		-100kPa～+1MPa
保証耐圧力（23℃時）		3MPa
周囲温度および使用流体温度		-5～+60℃、水の場合：0～+40℃（凍結なきこと）
ねじ	取付部	JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ）
ねじ	ナット部	JIS B0205（メートル細目ねじ）
ねじ部のシール		シール剤付

注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

■主要部品材質

ボディ	C3604, PBT, PP, SUS303
スタッド	C3604（ねじ部）、SUS303（ねじ部）
チャック	SUS304
ガイド	SUS304
リリースブッシュ	POM
パッキン、Oリング	NBR
ガスケット	SUS304・NBR

型番リスト

表示件数

型番

パッキン・Oリング材質

適用チューブ外径1

(φ)

適用チューブ外径2

(φ)

色

リリースブッシュ色

オーダーメイド仕様

最小発注数量

[標準(NBR)] NBR	4	4	白	白	なし	10個
[標準(NBR)] NBR	6	6	白	白	なし	10個
[標準(NBR)] NBR	8	8	白	白	なし	10個
[標準(NBR)] NBR	10	10	白	白	なし	5個
[標準(NBR)] NBR	12	12	白	白	なし	5個
[標準(NBR)] NBR	4	4	白	ライトグレー	なし	5個
[標準(NBR)] NBR	4	4	白	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(NBR)] NBR(フッ素コーティング付)	4	4	白	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	10個
[標準(NBR)] NBR	4	4	黒	ライトグレー	ボディカラー変更	10個
[標準(NBR)] NBR	6	6	白	ライトグレー	なし	5個
[標準(NBR)] NBR	6	6	白	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(NBR)] NBR(フッ素コーティング付)	6	6	白	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	10個
[標準(NBR)] NBR	6	6	黒	ライトグレー	ボディカラー変更	10個
[標準(NBR)] NBR	8	8	白	ライトグレー	なし	5個
[標準(NBR)] NBR	8	8	白	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(NBR)] NBR(フッ素コーティング付)	8	8	白	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	10個
[標準(NBR)] NBR	8	8	黒	ライトグレー	ボディカラー変更	10個
[標準(NBR)] NBR	10	10	白	ライトグレー	なし	5個
[標準(NBR)] NBR	10	10	白	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	5個
[標準(NBR)] NBR(フッ素コーティング付)	10	10	白	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	5個
[標準(NBR)] NBR	10	10	黒	ライトグレー	ボディカラー変更	5個
[標準(NBR)] NBR	12	12	白	ライトグレー	なし	5個
[標準(NBR)] NBR	12	12	白	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	5個
[標準(NBR)] NBR(フッ素コーティング付)	12	12	白	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	5個
[標準(NBR)] NBR	12	12	黒	ライトグレー	ボディカラー変更	5個

通常単価(税別) (税込単価)	通常出荷日

526円 ( 579円 )	9日目
562円 ( 618円 )	6日目
625円 ( 688円 )	6日目
707円 ( 778円 )	6日目
949円 ( 1,044円 )	9日目
421円 ( 463円 )	在庫品1日目当日出荷可能
418円 ( 460円 )	9日目
468円 ( 515円 )	9日目
418円 ( 460円 )	6日目
440円 ( 484円 )	在庫品1日目当日出荷可能
433円 ( 476円 )	9日目
579円 ( 637円 )	9日目
457円 ( 503円 )	9日目
505円 ( 556円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	9日目
559円 ( 615円 )	9日目
500円 ( 550円 )	9日目
548円 ( 603円 )	在庫品1日目当日出荷可能
545円 ( 600円 )	在庫品1日目当日出荷可能
621円 ( 683円 )	9日目
545円 ( 600円 )	9日目
798円 ( 878円 )	在庫品1日目当日出荷可能
788円 ( 867円 )	9日目
862円 ( 948円 )	9日目
788円 ( 867円 )	9日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上。
・小型・軽量化。
・ワンタッチ着脱。
・真空-100kPa使用可能。
【用途】
・直角方向のチューブ同士の分岐接続に使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズブランチエルボ KQ2LUのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） /
KG（金属部SUS303）各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Qスタッド（ネジ部）の無い、KQ2□-□G（金属部SUS303）シリーズはありますか？

スタッド（ねじ部）の無い製品は、KQ2□-□Aシリーズが標準で内部部品にSUS材を使用しているため、
バリエーションとしてKQ2□-□Gシリーズでは用意しておりません。
KQ2□-□Gシリーズのカタログ内にこれらKQ2□-□Aの対象品が掲載されていますので、カタログをご参照ください。

QKQ2の継手のリリースブッシュに、SMCの刻印のほかに数字の8と5/16の刻印がある。この2つの数字の意味は何か？

φ8ミリ用継手とφ5/16インチ用継手のリリースブッシュは共用になっており、
リリースブッシュの色（ライトグレーがミリサイズ、オレンジがインチサイズ）で識別します。
同様にφ4とφ5/32用継手、φ3.2とφ1/8用継手のリリースブッシュにも同様に、2つの数字の刻印があります。
