商品情報
型番リスト
詳細情報
カタログ

商品情報

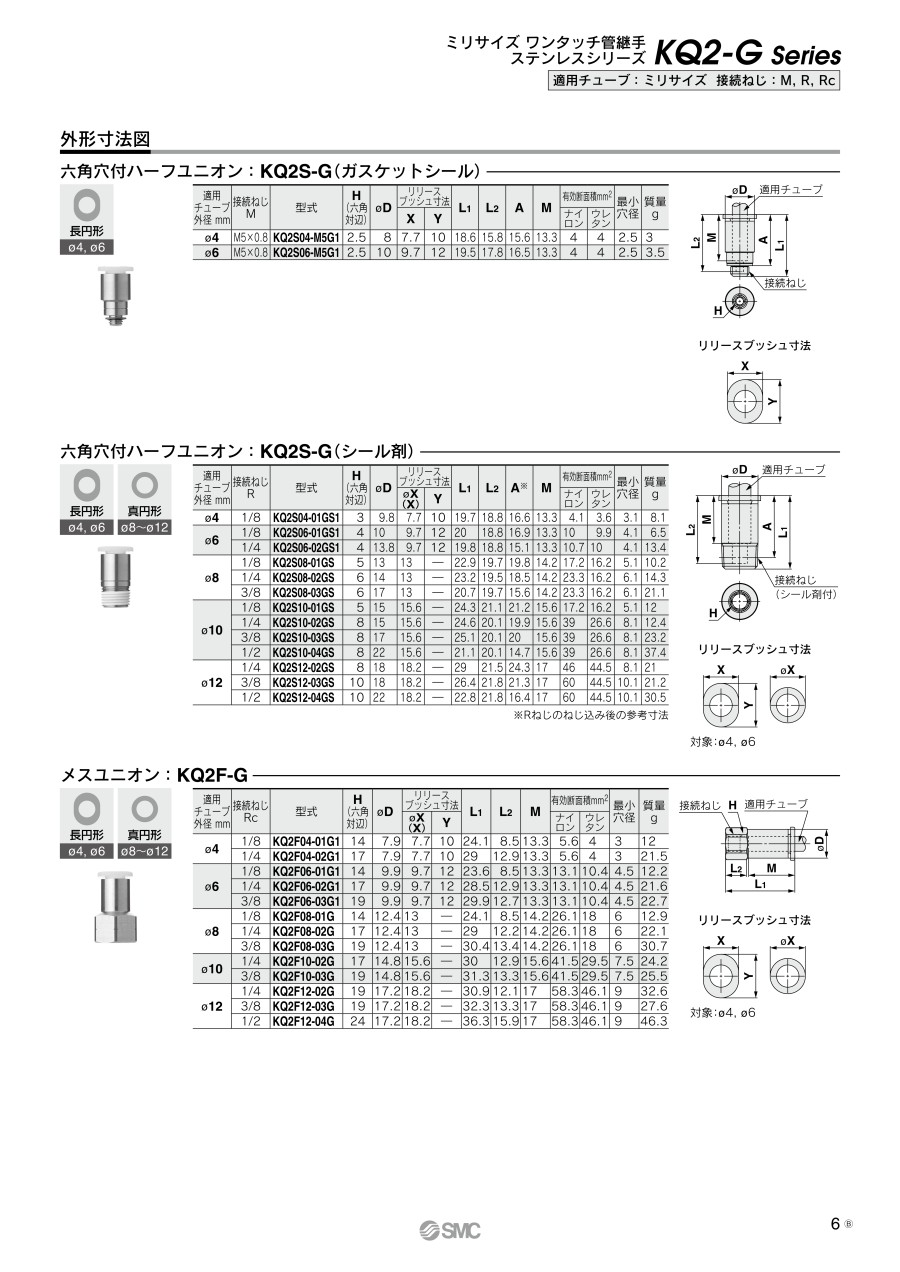

外形図

リリースブッシュ

製品仕様

イメージ画像

適用チューブ外径 mm	接続ねじ M	型番	H （六角対辺）	φD^注）	リリースブッシュ寸法		L₁	L₂	A	M	有効断面積mm²		最小穴径	質量 g
適用チューブ外径 mm	接続ねじ M	型番	H （六角対辺）	φD^注）	X	Y	L₁	L₂	A	M	ナイロン	ウレタン	最小穴径	質量 g
φ4	M5×0.8	KQ2S04-M5G1	2.5	8	7.7	10	18.6	15.8	15.6	13.3	4	4	2.5	3
φ6	M5×0.8	KQ2S06-M5G1	2.5	10	9.7	12	19.5	17.8	16.5	13.3	4	4	2.5	3.5

適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
チューブ外径	φ4, φ6, φ8, φ10, φ12, φ16

製品仕様

使用流体		空気、水^注1）
使用圧力範囲^注2）		-100kPa～+1MPa
保証耐圧力（23℃時）		3MPa
周囲温度および使用流体温度		-5～+60℃、水の場合：0～+40℃（凍結なきこと）
ねじ	取付部	JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ）
ねじ	ナット部	JIS B0205（メートル細目ねじ）
ねじ部のシール		シール剤付

注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

材質

ボディ	SUS303, PBT
スタッド	SUS303（ねじ部）
チャック	SUS304
ガイド	SUS304, SUS303, PBT
リリースブッシュ	POM
パッキン、Oリング	NBR
ガスケット	SUS304・NBR

型番リスト

表示件数

型番

パッキン・Oリング材質

適用チューブ外径1

(φ)

リリースブッシュ色

オーダーメイド仕様

最小発注数量

[標準(NBR)] NBR	6	白	なし	2個
[標準(NBR)] NBR	4	白	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	10個
[標準(NBR)] NBR	6	白	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	10個

通常単価(税別) (税込単価)	通常出荷日

1,431円 ( 1,574円 )	19日目
1,601円 ( 1,761円 )	在庫品1日目当日出荷可能
1,241円 ( 1,365円 )	9日目
1,736円 ( 1,910円 )	在庫品1日目当日出荷可能
1,343円 ( 1,477円 )	9日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ管継手。
【特長】
・ワンタッチ着脱
・真空-100kPa使用可能
【用途】
・狭いスペース用

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手ステンレス KQ2-Gシリーズ六角穴付ハーフユニオンKQ2S（ガスケットシール）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） /
KG（金属部SUS303）各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Qスタッド（ネジ部）の無い、KQ2□-□G（金属部SUS303）シリーズはありますか？

スタッド（ねじ部）の無い製品は、KQ2□-□Aシリーズが標準で内部部品にSUS材を使用しているため、
バリエーションとしてKQ2□-□Gシリーズでは用意しておりません。
KQ2□-□Gシリーズのカタログ内にこれらKQ2□-□Aの対象品が掲載されていますので、カタログをご参照ください。

QKQ2の継手のリリースブッシュに、SMCの刻印のほかに数字の8と5/16の刻印がある。この2つの数字の意味は何か？

φ8ミリ用継手とφ5/16インチ用継手のリリースブッシュは共用になっており、
リリースブッシュの色（ライトグレーがミリサイズ、オレンジがインチサイズ）で識別します。
同様にφ4とφ5/32用継手、φ3.2とφ1/8用継手のリリースブッシュにも同様に、2つの数字の刻印があります。
