ワンタッチ管継手 ステンレス KGシリーズ レジューサ KGR
- 通常単価(税別)
- 755円～1,587円
- 税込単価
- 831円～1,746円
SMC社のワンタッチ継手。【特長】・耐食環境で使用可能なステンレス仕様・金属材...
詳細情報を確認する- 本体材質
- PBT+SUS303
- 周囲温度 (℃)
- -5::60
- 使用流体
- 水 / 空気
- 継手種類
- ソケット・レデューサ
- ソケット・レデューサ
- レジューサ
- 種類
- ワンタッチ・管
- 接続チューブ本数 (本)
- 1
- 色
- 白
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が75型番あります。
商品情報

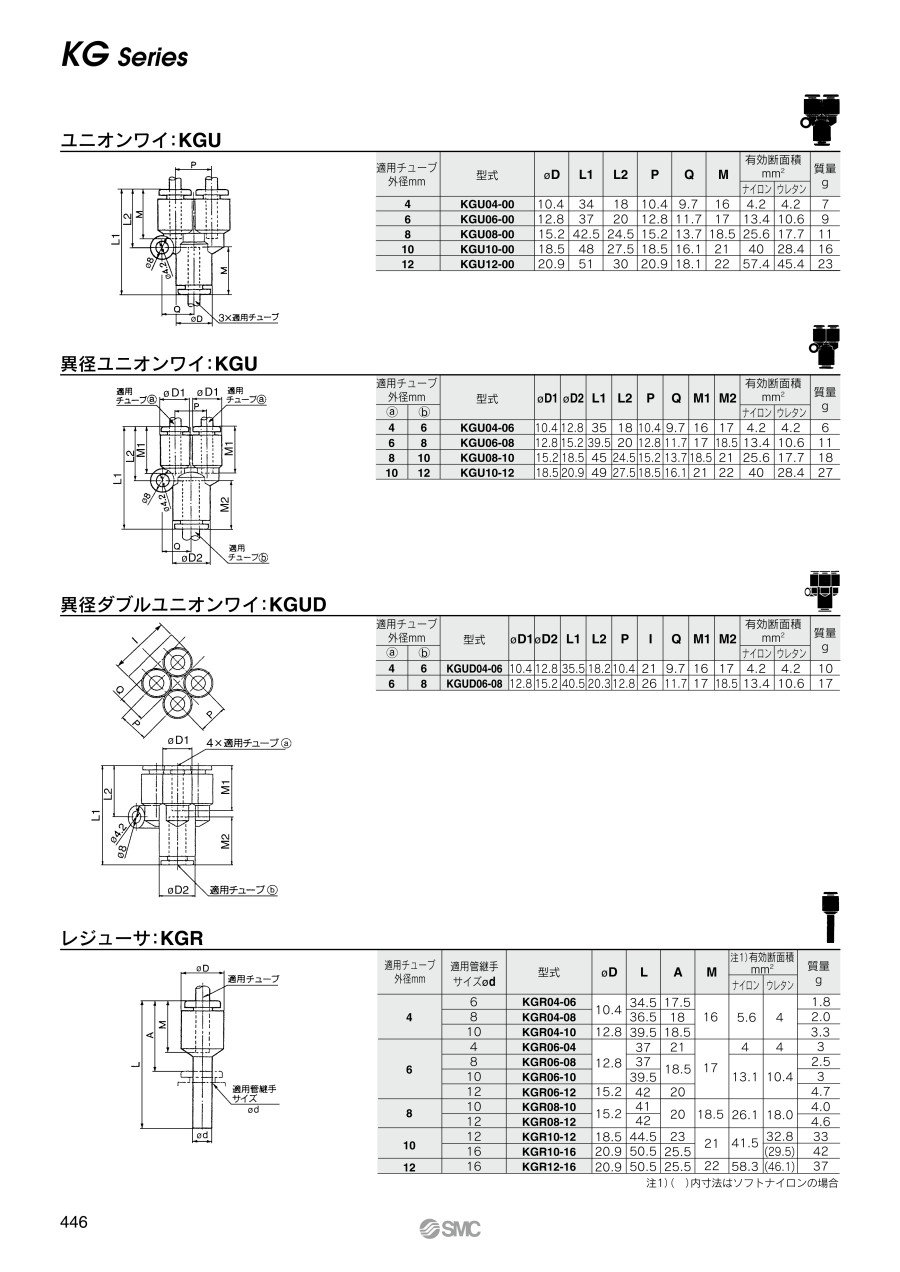

外形図
製品仕様
| 適用チューブ外径mm | 適用管継手サイズφd | 型番 | φD注1） | L | A | M | 有効断面積注2）mm2 | 質量g | |
|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | ||||||||
| 4 | 6 | KGR04-06 | 10.4 | 34.5 | 17.5 | 16 | 5.6 | 4 | 1.8 |
| 8 | KGR04-08 | 36.5 | 18 | 2.0 | |||||
| 10 | KGR04-10 | 12.8 | 39.5 | 18.5 | 3.3 | ||||
| 6 | 4 | KGR06-04 | 12.8 | 37 | 21 | 17 | 4 | 4 | 3 |
| 8 | KGR06-08 | 37 | 18.5 | 13.1 | 10.4 | 2.5 | |||
| 10 | KGR06-10 | 39.5 | 3 | ||||||
| 12 | KGR06-12 | 15.2 | 42 | 20 | 4.7 | ||||
| 8 | 10 | KGR08-10 | 15.2 | 41 | 20 | 18.5 | 26.1 | 18.0 | 4.0 |
| 12 | KGR08-12 | 42 | 4.6 | ||||||
| 10 | 12 | KGR10-12 | 18.5 | 44.5 | 23 | 21 | 41.5 | 32.8 | 33 |
| 16 | KGR10-16 | 20.9 | 50.5 | 25.5 | （29.5） | 42 | |||
| 12 | 16 | KGR12-16 | 20.9 | 50.5 | 25.5 | 22 | 58.3 | （46.1） | 37 |
注1） φDは最大径を意味します。
注2）（ ）内寸法はソフトナイロンの場合
共通仕様（参考）
構造
適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン注1）、ポリウレタン |
|---|---|
| チューブ外径 | φ4、φ6、φ8、φ10、φ12、φ16 |
注1） ソフトナイロンチューブの場合、水は使用できません。
仕様
| 使用流体 | 空気、水注2） | |
|---|---|---|
| 使用圧力範囲注3） | -100kPa～+1MPa | |
| 保証耐圧力 | 3MPa | |
| 周囲温度および使用流体温度 | -5～+60℃、水の場合0～+40℃（凍結なきこと） | |
| ねじ | 取付部 | JIS B 0203（管用テーパねじ） JIS B 0205（メートル並目ねじ） |
| ナット部 | JIS B 0205（メートル細目ねじ） | |
| ねじ部のシール剤 | シール剤付注4）または、シール剤無 | |
注2）サージ圧は最高使用圧力以下でご使用ください。
注3）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
注4）シール剤付の場合、型番の末尾にSを付けてください。
主要部品材質
| ボディ | SUS303、PBT |
|---|---|
| 打込みハーフ | SUS303（ねじ部） |
| チャック | SUS304 |
| ガイド | SUS304、SUS303、PBT |
| コレット、リリースブッシュ | POM |
| パッキン、Oリング | NBR |
| ガスケット | SUS304・NBR |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
909円 ( 1,000円 ) | 在庫品1日目当日出荷可能 |
945円 ( 1,040円 ) | 在庫品1日目当日出荷可能 |
946円 ( 1,041円 ) | 9日目 |
1,059円 ( 1,165円 ) | 6日目 |
1,060円 ( 1,166円 ) | 在庫品1日目当日出荷可能 |
1,010円 ( 1,111円 ) | 6日目 |
1,097円 ( 1,207円 ) | 在庫品1日目当日出荷可能 |
1,308円 ( 1,439円 ) | 6日目 |
1,308円 ( 1,439円 ) | 6日目 |
1,447円 ( 1,592円 ) | 6日目 |
1,383円 ( 1,521円 ) | 9日目 |
1,514円 ( 1,665円 ) | 6日目 |
793円 ( 872円 ) | 在庫品1日目当日出荷可能 |
825円 ( 908円 ) | 9日目 |
818円 ( 900円 ) | 6日目 |
921円 ( 1,013円 ) | 9日目 |
951円 ( 1,046円 ) | 9日目 |
834円 ( 917円 ) | 9日目 |
793円 ( 872円 ) | 6日目 |
825円 ( 908円 ) | 9日目 |
818円 ( 900円 ) | 6日目 |
921円 ( 1,013円 ) | 9日目 |
951円 ( 1,046円 ) | 9日目 |
793円 ( 872円 ) | 6日目 |
825円 ( 908円 ) | 9日目 |
818円 ( 900円 ) | 9日目 |
755円 ( 831円 ) | 9日目 |
1,009円 ( 1,110円 ) | 在庫品1日目当日出荷可能 |
892円 ( 981円 ) | 9日目 |
857円 ( 943円 ) | 9日目 |
1,028円 ( 1,131円 ) | 9日目 |
874円 ( 961円 ) | 在庫品1日目当日出荷可能 |
873円 ( 960円 ) | 在庫品1日目当日出荷可能 |
892円 ( 981円 ) | 9日目 |
857円 ( 943円 ) | 6日目 |
982円 ( 1,080円 ) | 9日目 |
1,028円 ( 1,131円 ) | 9日目 |
879円 ( 967円 ) | 9日目 |
1,009円 ( 1,110円 ) | 在庫品1日目当日出荷可能 |
892円 ( 981円 ) | 9日目 |
857円 ( 943円 ) | 9日目 |
982円 ( 1,080円 ) | 9日目 |
1,028円 ( 1,131円 ) | 9日目 |
879円 ( 967円 ) | 9日目 |
876円 ( 964円 ) | 4日目 |
924円 ( 1,016円 ) | 9日目 |
900円 ( 990円 ) | 9日目 |
1,025円 ( 1,128円 ) | 9日目 |
1,071円 ( 1,178円 ) | 9日目 |
930円 ( 1,023円 ) | 9日目 |
1,254円 ( 1,379円 ) | 在庫品1日目当日出荷可能 |
1,189円 ( 1,308円 ) | 9日目 |
1,108円 ( 1,219円 ) | 9日目 |
1,212円 ( 1,333円 ) | 9日目 |
1,360円 ( 1,496円 ) | 9日目 |
1,587円 ( 1,746円 ) | 9日目 |
1,085円 ( 1,194円 ) | 在庫品1日目当日出荷可能 |
1,189円 ( 1,308円 ) | 9日目 |
1,108円 ( 1,219円 ) | 6日目 |
1,212円 ( 1,333円 ) | 9日目 |
詳細情報
基本情報
SMC社のワンタッチ継手。
【特長】
・耐食環境で使用可能なステンレス仕様
・金属材質部にSUS303を採用
・銅系イオンを嫌うCRTライン、水や塩水がかかる食品装置の水洗浄、銅系材の変色や錆による発塵を嫌うクリーンルーム内での使用が可能
【用途】
・ワンタッチ管継手のサイズ変更に使用
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品担当おすすめ
ワンタッチ管継手 ステンレス KGシリーズ レジューサ KGRのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） /
KG（金属部SUS303） 各シリーズの現品識別方法はあるか？
KG（金属部SUS303） 各シリーズの現品識別方法はあるか？
A
KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
