SMC社のワンタッチ継手。【特長】・耐食環境で使用可能なステンレス仕様。・金属...
詳細情報を確認する

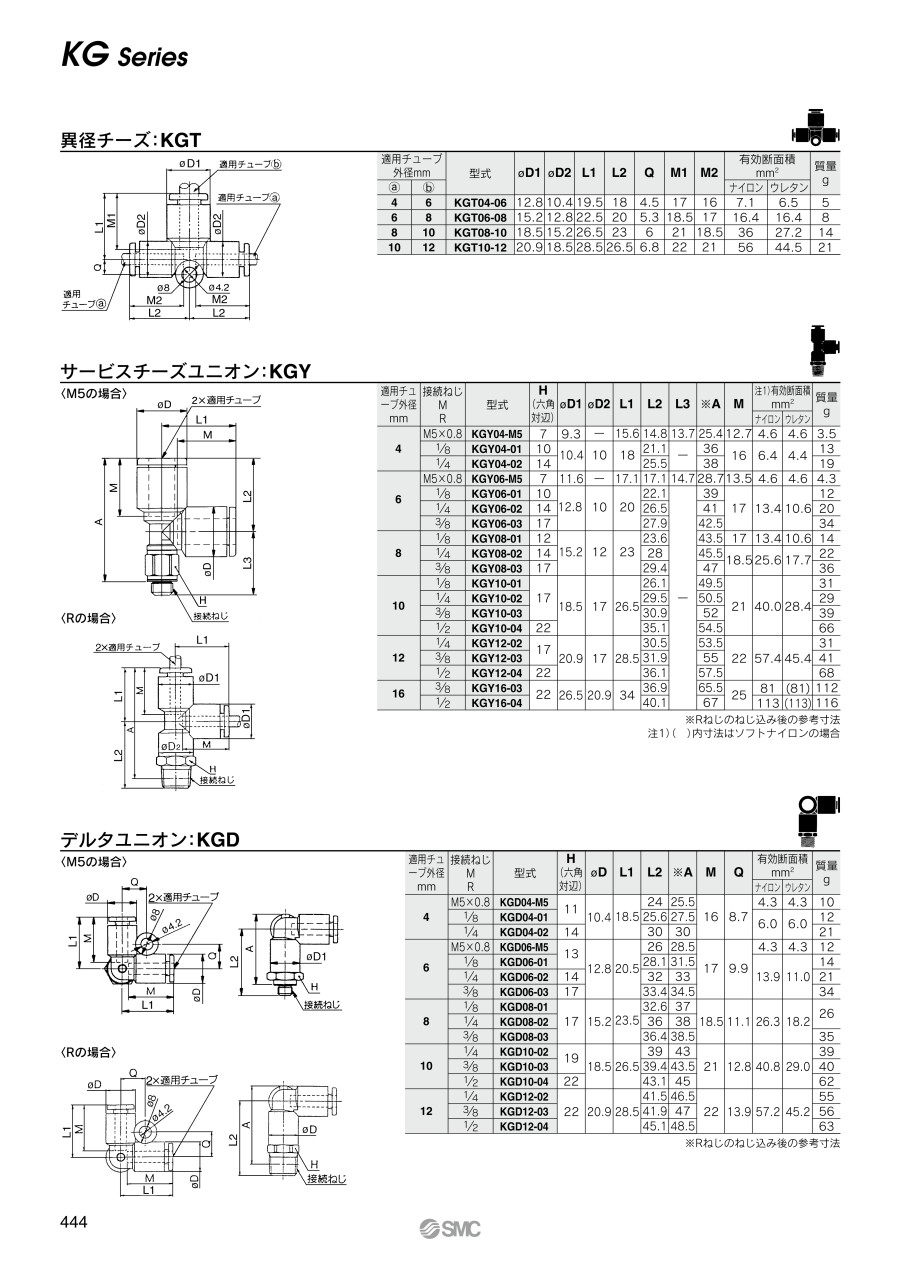

| 適用チューブ外径mm | 型番 | φD1注) | φD2 | L1 | L2 | Q | M1 | M2 | 有効断面積mm2 | 質量g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (a) | (b) | ナイロン | ウレタン | |||||||||
| 4 | 6 | KGT04-06 | 12.8 | 10.4 | 19.5 | 18 | 4.5 | 17 | 16 | 7.1 | 6.5 | 5 |
| 6 | 8 | KGT06-08 | 15.2 | 12.8 | 22.5 | 20 | 5.3 | 18.5 | 17 | 16.4 | 16.4 | 8 |
| 8 | 10 | KGT08-10 | 18.5 | 15.2 | 26.5 | 23 | 6 | 21 | 18.5 | 36 | 27.2 | 14 |
| 10 | 12 | KGT10-12 | 20.9 | 18.5 | 28.5 | 26.5 | 6.8 | 22 | 21 | 56 | 44.5 | 21 |
注) φD1は最大径を意味します。
構造

適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン注1)、ポリウレタン |
|---|---|
| チューブ外径 | φ4、φ6、φ8、φ10、φ12、φ16 |
注1) ソフトナイロンチューブの場合、水は使用できません。
仕様
| 使用流体 | 空気、水注2) | |
|---|---|---|
| 使用圧力範囲注3) | -100kPa~+1MPa | |
| 保証耐圧力 | 3MPa | |
| 周囲温度および使用流体温度 | -5~+60℃、水の場合0~+40℃(凍結なきこと) | |
| ねじ | 取付部 | JIS B 0203(管用テーパねじ) JIS B 0205(メートル並目ねじ) |
| ナット部 | JIS B 0205(メートル細目ねじ) | |
| ねじ部のシール剤 | シール剤付注4)または、シール剤無 | |
注2)サージ圧は最高使用圧力以下でご使用ください。
注3)漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
注4)シール剤付の場合、型番の末尾にSを付けてください。
主要部品材質
| ボディ | SUS303、PBT |
|---|---|
| 打込みハーフ | SUS303(ねじ部) |
| チャック | SUS304 |
| ガイド | SUS304、SUS303、PBT |
| コレット、リリースブッシュ | POM |
| パッキン、Oリング | NBR |
| ガスケット | SUS304・NBR |
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,807円 ( 3,088円 ) | 9日目 |
3,687円 ( 4,056円 ) | 6日目 |
4,020円 ( 4,422円 ) | 9日目 |
4,459円 ( 4,905円 ) | 9日目 |
3,002円 ( 3,302円 ) | 在庫品1日目当日出荷可能 |
2,662円 ( 2,928円 ) | 9日目 |
2,563円 ( 2,819円 ) | 9日目 |
2,632円 ( 2,895円 ) | 9日目 |
2,732円 ( 3,005円 ) | 9日目 |
7,641円 ( 8,405円 ) | 在庫品1日目当日出荷可能 |
3,570円 ( 3,927円 ) | 9日目 |
3,391円 ( 3,730円 ) | 9日目 |
3,492円 ( 3,841円 ) | 9日目 |
4,164円 ( 4,580円 ) | 在庫品1日目当日出荷可能 |
3,900円 ( 4,290円 ) | 9日目 |
3,692円 ( 4,061円 ) | 9日目 |
3,768円 ( 4,145円 ) | 9日目 |
3,983円 ( 4,381円 ) | 在庫品1日目当日出荷可能 |
4,316円 ( 4,748円 ) | 9日目 |
4,116円 ( 4,528円 ) | 9日目 |
4,228円 ( 4,651円 ) | 9日目 |
SMC社のワンタッチ継手。
【特長】
・耐食環境で使用可能なステンレス仕様。
・金属材質部にSUS303を採用。
・銅系イオンを嫌うCRTライン、水や塩水がかかる食品装置の水洗浄、銅系材の変色や錆による発塵を嫌うクリーンルーム内での使用が可能。
【用途】
・両側90度方向にサイズダウンして分岐するチューブ同士の接続に使用。
