SMC社のワンタッチ継手。【特長】・耐食環境で使用可能なステンレス仕様。・金属...
詳細情報を確認する

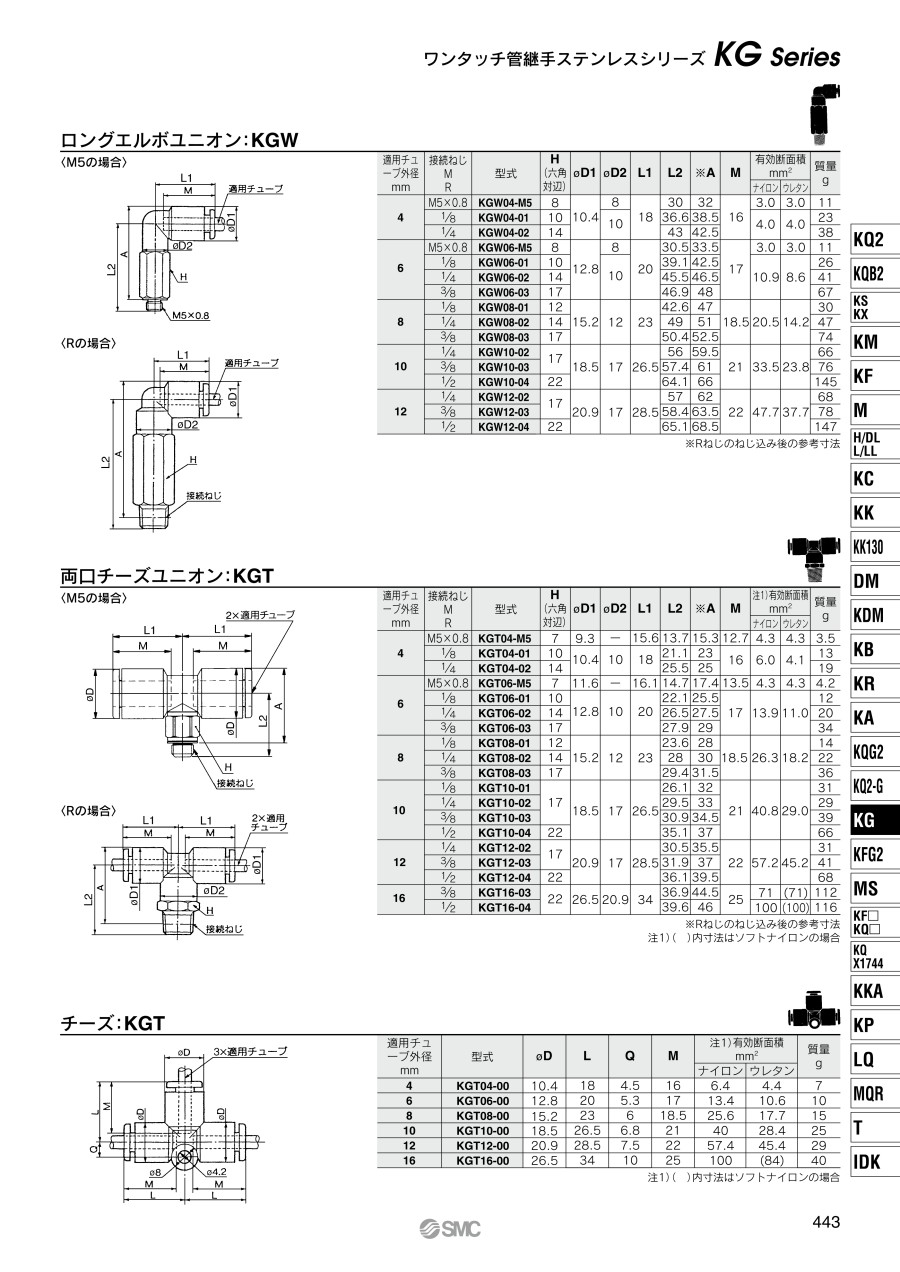

| 適用チューブ外径mm | 型番 | φD注1) | L | Q | M | 有効断面積注2)mm2 | 質量g | |
|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | |||||||
| 4 | KGT04-00 | 10.4 | 18 | 4.5 | 16 | 6.4 | 4.4 | 7 |
| 6 | KGT06-00 | 12.8 | 20 | 5.3 | 17 | 13.4 | 10.6 | 10 |
| 8 | KGT08-00 | 15.2 | 23 | 6 | 18.5 | 25.6 | 17.7 | 15 |
| 10 | KGT10-00 | 18.5 | 26.5 | 6.8 | 21 | 40 | 28.4 | 25 |
| 12 | KGT12-00 | 20.9 | 28.5 | 7.5 | 22 | 57.4 | 45.4 | 29 |
| 16 | KGT16-00 | 26.5 | 34 | 10 | 25 | 100 | (84) | 40 |
注1) φDは最大径を意味します。
注2)( )内寸法はソフトナイロンの場合
構造

適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン注1)、ポリウレタン |
|---|---|
| チューブ外径 | φ4、φ6、φ8、φ10、φ12、φ16 |
注1) ソフトナイロンチューブの場合、水は使用できません。
仕様
| 使用流体 | 空気、水注2) | |
|---|---|---|
| 使用圧力範囲注3) | -100kPa~+1MPa | |
| 保証耐圧力 | 3MPa | |
| 周囲温度および使用流体温度 | -5~+60℃、水の場合0~+40℃(凍結なきこと) | |
| ねじ | 取付部 | JIS B 0203(管用テーパねじ) JIS B 0205(メートル並目ねじ) |
| ナット部 | JIS B 0205(メートル細目ねじ) | |
| ねじ部のシール剤 | シール剤付注4)または、シール剤無 | |
注2)サージ圧は最高使用圧力以下でご使用ください。
注3)漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
注4)シール剤付の場合、型番の末尾にSを付けてください。
主要部品材質
| ボディ | SUS303、PBT |
|---|---|
| 打込みハーフ | SUS303(ねじ部) |
| チャック | SUS304 |
| ガイド | SUS304、SUS303、PBT |
| コレット、リリースブッシュ | POM |
| パッキン、Oリング | NBR |
| ガスケット | SUS304・NBR |
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,559円 ( 2,815円 ) | 6日目 |
2,804円 ( 3,084円 ) | 6日目 |
2,959円 ( 3,255円 ) | 6日目 |
4,040円 ( 4,444円 ) | 6日目 |
4,459円 ( 4,905円 ) | 6日目 |
4,389円 ( 4,828円 ) | 9日目 |
2,235円 ( 2,459円 ) | 在庫品1日目当日出荷可能 |
2,324円 ( 2,556円 ) | 9日目 |
2,511円 ( 2,762円 ) | 9日目 |
2,473円 ( 2,720円 ) | 在庫品1日目当日出荷可能 |
2,563円 ( 2,819円 ) | 6日目 |
2,621円 ( 2,883円 ) | 13日目 |
2,660円 ( 2,926円 ) | 9日目 |
2,620円 ( 2,882円 ) | 9日目 |
3,303円 ( 3,633円 ) | 在庫品1日目当日出荷可能 |
3,418円 ( 3,760円 ) | 9日目 |
3,452円 ( 3,797円 ) | 9日目 |
3,416円 ( 3,758円 ) | 9日目 |
3,420円 ( 3,762円 ) | 9日目 |
4,164円 ( 4,580円 ) | 在庫品1日目当日出荷可能 |
3,900円 ( 4,290円 ) | 9日目 |
3,692円 ( 4,061円 ) | 9日目 |
3,750円 ( 4,125円 ) | 9日目 |
3,867円 ( 4,254円 ) | 9日目 |
3,790円 ( 4,169円 ) | 9日目 |
4,607円 ( 5,068円 ) | 在庫品1日目当日出荷可能 |
4,316円 ( 4,748円 ) | 9日目 |
4,116円 ( 4,528円 ) | 9日目 |
4,132円 ( 4,545円 ) | 9日目 |
4,228円 ( 4,651円 ) | 9日目 |
4,210円 ( 4,631円 ) | 9日目 |
4,562円 ( 5,018円 ) | 在庫品1日目当日出荷可能 |
4,072円 ( 4,479円 ) | 9日目 |
4,764円 ( 5,240円 ) | 在庫品1日目当日出荷可能 |
4,328円 ( 4,761円 ) | 9日目 |
SMC社のワンタッチ継手。
【特長】
・耐食環境で使用可能なステンレス仕様。
・金属材質部にSUS303を採用。
・銅系イオンを嫌うCRTライン、水や塩水がかかる食品装置の水洗浄、銅系材の変色や錆による発塵を嫌うクリーンルーム内での使用が可能。
【用途】
・両側90度方向のチューブ同士の分岐接続に使用。
