商品情報
型番リスト
詳細情報
カタログ

商品情報

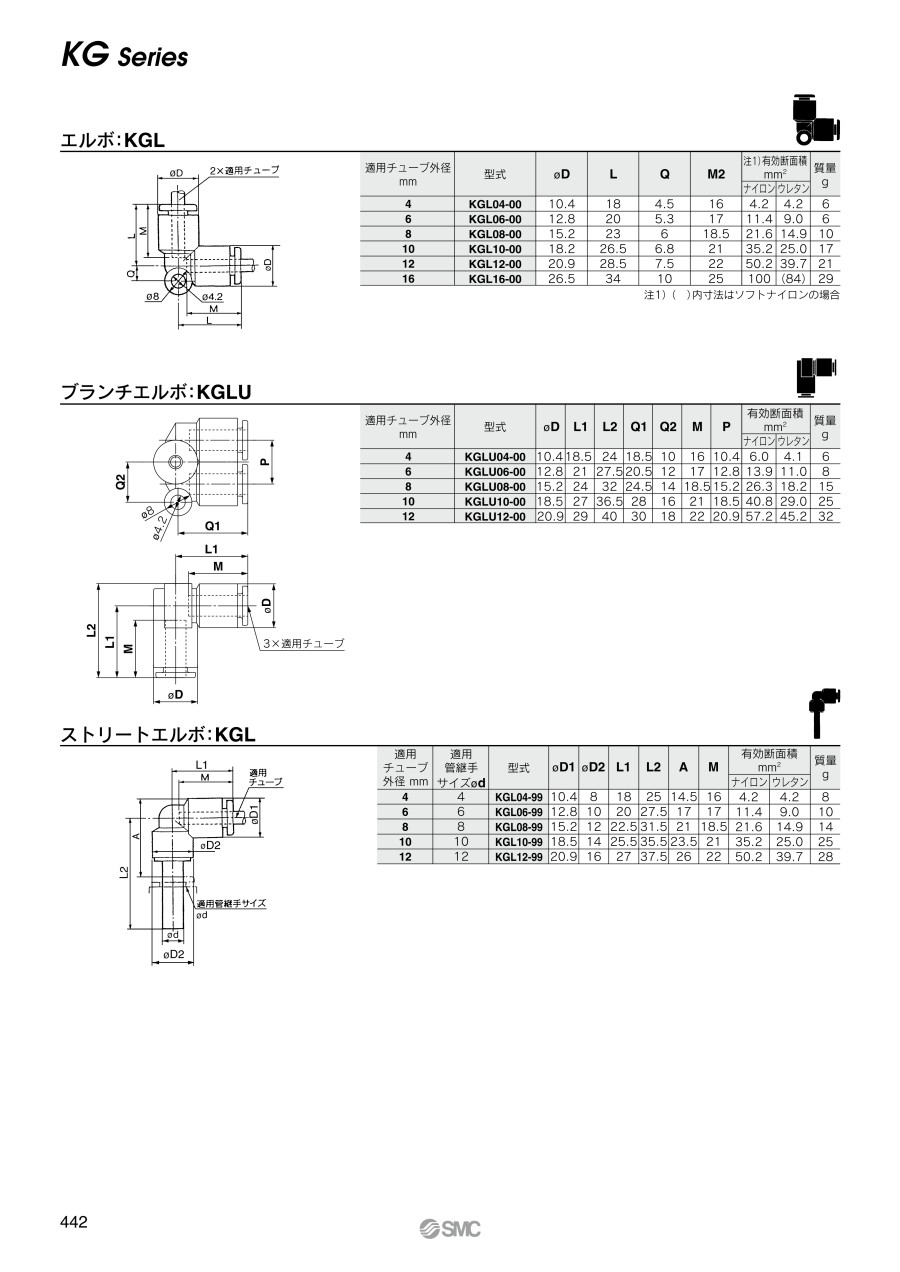

外形図

製品仕様

適用チューブ外径mm	適用管継手サイズφd	型番	φD1^注1）	φD2	L1	L2	A	M	有効断面積mm²		質量g
適用チューブ外径mm	適用管継手サイズφd	型番	φD1^注1）	φD2	L1	L2	A	M	ナイロン	ウレタン	質量g
4	4	KGL04-99	10.4	8	18	25	14.5	16	4.2	4.2	8
6	6	KGL06-99	12.8	10	20	27.5	17	17	11.4	9.0	10
8	8	KGL08-99	15.2	12	22.5	31.5	21	18.5	21.6	14.9	14
10	10	KGL10-99	18.5	14	25.5	35.5	23.5	21	35.2	25.0	25
12	12	KGL12-99	20.9	16	27	37.5	26	22	50.2	39.7	28

注） φD1は最大径を意味します。

KGシリーズ共通の仕様（参考）

構造

適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン^注1）、ポリウレタン
チューブ外径	φ4、φ6、φ8、φ10、φ12、φ16

注1）ソフトナイロンチューブの場合、水は使用できません。

仕様

使用流体		空気、水^注2）
使用圧力範囲^注3）		-100kPa～+1MPa
保証耐圧力		3MPa
周囲温度および使用流体温度		-5～+60℃、水の場合0～+40℃（凍結なきこと）
ねじ	取付部	JIS B 0203（管用テーパねじ） JIS B 0205（メートル並目ねじ）
ねじ	ナット部	JIS B 0205（メートル細目ねじ）
ねじ部のシール剤		シール剤付^注4）または、シール剤無

注2）サージ圧は最高使用圧力以下でご使用ください。
注3）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
注4）シール剤付の場合、型番の末尾にSを付けてください。

主要部品材質

ボディ	SUS303、PBT
打込みハーフ	SUS303（ねじ部）
チャック	SUS304
ガイド	SUS304、SUS303、PBT
コレット、リリースブッシュ	POM
パッキン、Oリング	NBR
ガスケット	SUS304・NBR

型番リスト

表示件数

型番

パッキン・Oリング材質

適用チューブ外径1

(φ)

適用管継手サイズ(mm)

仕様

リリースブッシュ色

オーダーメイド仕様

最小発注数量

[標準(NBR)] NBR	4	4	ISOクラス：5	白	なし	2個
[標準(NBR)] NBR	6	6	ISOクラス：5	白	なし	2個
[標準(NBR)] NBR	8	8	ISOクラス：5	白	なし	2個
[標準(NBR)] NBR	10	10	ISOクラス：5	白	なし	2個
[標準(NBR)] NBR	12	12	ISOクラス：5	白	なし	2個
[標準(NBR)] NBR	4	4	ISOクラス：6	白	なし	2個
[標準(NBR)] NBR	4	4	ISOクラス：6	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	4	ISOクラス：6	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[フッ素ゴム] フッ素ゴム	4	4	ISOクラス：6	白	ゴム材質変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	4	ISOクラス：6	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更、鋼系不可仕様（無電解ニッケルめっき付）クリーン仕様（エアブロー、二重梱包）	2個
[フッ素ゴム] 特殊FKM(フッ素コーティング)	4	4	ISOクラス：6	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	10個
[標準(NBR)] NBR	6	6	ISOクラス：6	白	なし	2個
[標準(NBR)] NBR	6	6	ISOクラス：6	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	6	ISOクラス：6	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[フッ素ゴム] フッ素ゴム	6	6	ISOクラス：6	白	ゴム材質変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	6	ISOクラス：6	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更、鋼系不可仕様（無電解ニッケルめっき付）クリーン仕様（エアブロー、二重梱包）	2個
[フッ素ゴム] 特殊FKM(フッ素コーティング)	6	6	ISOクラス：6	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	8	8	ISOクラス：6	白	なし	2個
[標準(NBR)] NBR	8	8	ISOクラス：6	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	8	8	ISOクラス：6	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	8	8	ISOクラス：6	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更、鋼系不可仕様（無電解ニッケルめっき付）クリーン仕様（エアブロー、二重梱包）	2個
[フッ素ゴム] 特殊FKM(フッ素コーティング)	8	8	ISOクラス：6	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	10	10	ISOクラス：6	白	なし	2個
[標準(NBR)] NBR	10	10	ISOクラス：6	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	10	10	ISOクラス：6	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[フッ素ゴム] フッ素ゴム	10	10	ISOクラス：6	白	ゴム材質変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	10	10	ISOクラス：6	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更、鋼系不可仕様（無電解ニッケルめっき付）クリーン仕様（エアブロー、二重梱包）	2個
[フッ素ゴム] 特殊FKM(フッ素コーティング)	10	10	ISOクラス：6	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	12	12	ISOクラス：6	白	なし	2個
[標準(NBR)] NBR	12	12	ISOクラス：6	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	12	12	ISOクラス：6	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	12	12	ISOクラス：6	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更、鋼系不可仕様（無電解ニッケルめっき付）クリーン仕様（エアブロー、二重梱包）	2個
[フッ素ゴム] 特殊FKM(フッ素コーティング)	12	12	ISOクラス：6	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個

通常単価(税別) (税込単価)	通常出荷日

1,271円 ( 1,398円 )	6日目
1,428円 ( 1,571円 )	在庫品1日目当日出荷可能
1,429円 ( 1,572円 )	6日目
1,797円 ( 1,977円 )	6日目
2,191円 ( 2,410円 )	6日目
1,295円 ( 1,425円 )	在庫品1日目当日出荷可能
1,148円 ( 1,263円 )	9日目
1,111円 ( 1,222円 )	6日目
1,246円 ( 1,371円 )	9日目
1,369円 ( 1,506円 )	9日目
1,141円 ( 1,255円 )	9日目
1,429円 ( 1,572円 )	在庫品1日目当日出荷可能
1,241円 ( 1,365円 )	9日目
1,200円 ( 1,320円 )	19日目
1,325円 ( 1,458円 )	9日目
1,328円 ( 1,461円 )	9日目
1,216円 ( 1,338円 )	9日目
1,275円 ( 1,403円 )	6日目
1,306円 ( 1,437円 )	9日目
1,241円 ( 1,365円 )	6日目
1,485円 ( 1,634円 )	9日目
1,376円 ( 1,514円 )	9日目
1,802円 ( 1,982円 )	在庫品1日目当日出荷可能
1,655円 ( 1,821円 )	9日目
1,585円 ( 1,744円 )	9日目
1,710円 ( 1,881円 )	9日目
1,731円 ( 1,904円 )	9日目
1,607円 ( 1,768円 )	9日目
1,898円 ( 2,088円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	9日目
1,852円 ( 2,037円 )	6日目
2,019円 ( 2,221円 )	9日目
1,876円 ( 2,064円 )	9日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・耐食環境で使用可能なステンレス仕様。
・金属材質部にSUS303を採用。
・銅系イオンを嫌うCRTライン、水や塩水がかかる食品装置の水洗浄、銅系材の変色や錆による発塵を嫌うクリーンルーム内での使用が可能。
【用途】
・ワンタッチ管継手からのチューブ取り出し方向の90度変更に使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手ステンレス KGシリーズストリートエルボ KGLのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

外販設備付帯部品として

満足度：4.02020/02/27

当社にて受託生産するワンオフ設備品に対する付帯部品として利用しています。設計担当者が都度、仕様、用途に適う最適品を選定し...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） /
KG（金属部SUS303）各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
