商品情報

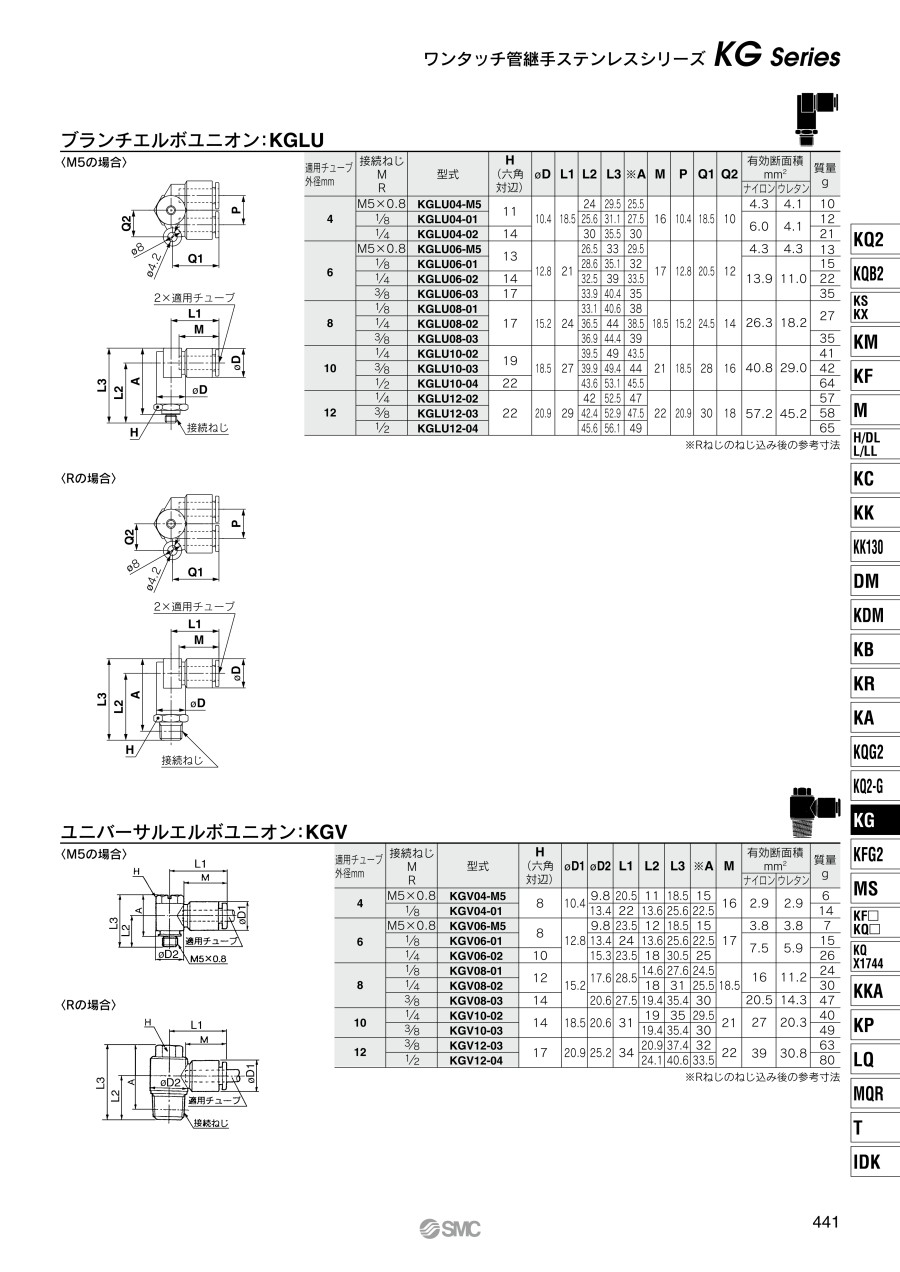

外形図

M5の場合

Rの場合

製品仕様

適用チューブ外径 mm	接続ねじ M／R	型番	H （六角対辺）	φD1 ^注）	φD2	L1	L2	L3	※A	M	有効断面積mm²		質量 g
適用チューブ外径 mm	接続ねじ M／R	型番	H （六角対辺）	φD1 ^注）	φD2	L1	L2	L3	※A	M	ナイロン	ウレタン	質量 g
4	M5×0.8	KGV04-M5	8	10.4	9.8	20.5	11	18.5	15	16	2.9	2.9	6
4	1/8	KGV04-01	8	10.4	13.4	22	13.6	25.6	22.5	16	2.9	2.9	14
6	M5×0.8	KGV06-M5	8	12.8	9.8	23.5	12	18.5	15	17	3.8	3.8	7
	1/8	KGV06-01	8		13.4	24	13.6	25.6	22.5		7.5	5.9	15
	1/4	KGV06-02	10		15.3	23.5	18	30.5	25		7.5	5.9	26
8	1/8	KGV08-01	12	15.2	17.6	28.5	14.6	27.6	24.5	18.5	16	11.2	24
	1/4	KGV08-02	12		17.6	28.5	18	31	25.5		16	11.2	30
	3/8	KGV08-03	14		20.6	27.5	19.4	35.4	30		20.5	14.3	47
10	1/4	KGV10-02	14	18.5	20.6	31	19	35	29.5	21	27	20.3	40
10	3/8	KGV10-03	14	18.5	20.6	31	19.4	35.4	30	21	27	20.3	49
12	3/8	KGV12-03	17	20.9	25.2	34	20.9	37.4	32	22	39	30.8	63
12	1/2	KGV12-04	17	20.9	25.2	34	24.1	40.6	33.5	22	39	30.8	80

※Rねじのねじ込み後の参考寸法
注） φD1は最大径を意味します。

共通仕様（参考）

構造

適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン^注1）、ポリウレタン
チューブ外径	φ4、φ6、φ8、φ10、φ12、φ16

注1）ソフトナイロンチューブの場合、水は使用できません。

仕様

使用流体		空気、水^注2）
使用圧力範囲^注3）		-100kPa～+1MPa
保証耐圧力		3MPa
周囲温度および使用流体温度		-5～+60℃、水の場合0～+40℃（凍結なきこと）
ねじ	取付部	JIS B 0203（管用テーパねじ） JIS B 0205（メートル並目ねじ）
ねじ	ナット部	JIS B 0205（メートル細目ねじ）
ねじ部のシール剤		シール剤付^注4）または、シール剤無

注2）サージ圧は最高使用圧力以下でご使用ください。
注3）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
注4）シール剤付の場合、型番の末尾にSを付けてください。

主要部品材質

ボディ	SUS303、PBT
打込みハーフ	SUS303（ねじ部）
チャック	SUS304
ガイド	SUS304、SUS303、PBT
コレット、リリースブッシュ	POM
パッキン、Oリング	NBR
ガスケット	SUS304・NBR

型番リスト

表示件数

型番

パッキン・Oリング材質

適用チューブ外径1

(φ)

接続種類

接続ねじ

仕様

リリースブッシュ色

オプション

オーダーメイド仕様

最小発注数量

[標準(NBR)] NBR	4	R	1/8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	4	R	1/8	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	4	M	5×0.8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	6	R	1/8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	6	R	1/8	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	6	R	1/4	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	6	R	1/4	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	6	M	5×0.8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	8	R	1/8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	8	R	1/8	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	8	R	1/4	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	8	R	1/4	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	8	R	3/8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	8	R	3/8	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	10	R	1/4	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	10	R	1/4	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	10	R	3/8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	10	R	3/8	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	12	R	3/8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	12	R	3/8	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	12	R	1/2	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	12	R	1/2	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	4	R	1/8	ISOクラス：6	白	シール剤なし	なし	2個
[標準(NBR)] NBR	4	R	1/8	ISOクラス：6	白	シール剤なし	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	R	1/8	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	4	R	1/8	ISOクラス：6	白	シール剤付	なし	2個
[標準(NBR)] NBR	4	R	1/8	ISOクラス：6	白	シール剤付	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	R	1/8	ISOクラス：6	ライトブルー	シール剤付	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	4	M	5×0.8	ISOクラス：6	白	シール剤なし	なし	1個
[標準(NBR)] NBR	4	M	5×0.8	ISOクラス：6	白	シール剤なし	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	M	5×0.8	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[フッ素ゴム] フッ素ゴム	4	M	5×0.8	ISOクラス：6	白	シール剤なし	ゴム材質変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	M	5×0.8	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更、鋼系不可仕様（無電解ニッケルめっき付）クリーン仕様（エアブロー、二重梱包）	2個
[フッ素ゴム] 特殊FKM(フッ素コーティング)	4	M	5×0.8	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	6	R	1/8	ISOクラス：6	白	シール剤なし	なし	1個
[標準(NBR)] NBR	6	R	1/8	ISOクラス：6	白	シール剤なし	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	R	1/8	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[フッ素ゴム] フッ素ゴム	6	R	1/8	ISOクラス：6	白	シール剤なし	ゴム材質変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	R	1/8	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更、鋼系不可仕様（無電解ニッケルめっき付）クリーン仕様（エアブロー、二重梱包）	1個
[標準(NBR)] NBR	6	R	1/8	ISOクラス：6	白	シール剤付	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	R	1/8	ISOクラス：6	ライトブルー	シール剤付	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[フッ素ゴム] フッ素ゴム	6	R	1/8	ISOクラス：6	白	シール剤付	ゴム材質変更	1個
[標準(NBR)] NBR(フッ素コーティング付)	6	R	1/8	ISOクラス：6	ライトブルー	シール剤付	ノングリース仕様、ゴム材質・リリースブッシュ色変更、鋼系不可仕様（無電解ニッケルめっき付）クリーン仕様（エアブロー、二重梱包）	2個
[標準(NBR)] NBR	6	R	1/4	ISOクラス：6	白	シール剤なし	なし	1個
[標準(NBR)] NBR	6	R	1/4	ISOクラス：6	白	シール剤なし	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	R	1/4	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[フッ素ゴム] フッ素ゴム	6	R	1/4	ISOクラス：6	白	シール剤なし	ゴム材質変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	R	1/4	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更、鋼系不可仕様（無電解ニッケルめっき付）クリーン仕様（エアブロー、二重梱包）	2個
[フッ素ゴム] 特殊FKM(フッ素コーティング)	6	R	1/4	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	6	R	1/4	ISOクラス：6	白	シール剤付	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	R	1/4	ISOクラス：6	ライトブルー	シール剤付	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	R	1/4	ISOクラス：6	ライトブルー	シール剤付	ノングリース仕様、ゴム材質・リリースブッシュ色変更、鋼系不可仕様（無電解ニッケルめっき付）クリーン仕様（エアブロー、二重梱包）	2個
[標準(NBR)] NBR	6	M	5×0.8	ISOクラス：6	白	シール剤なし	なし	2個
[標準(NBR)] NBR	6	M	5×0.8	ISOクラス：6	白	シール剤なし	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	M	5×0.8	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[フッ素ゴム] 特殊FKM(フッ素コーティング)	6	M	5×0.8	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	8	R	1/8	ISOクラス：6	白	シール剤なし	なし	2個
[標準(NBR)] NBR	8	R	1/8	ISOクラス：6	白	シール剤なし	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	8	R	1/8	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	8	R	1/8	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更、鋼系不可仕様（無電解ニッケルめっき付）クリーン仕様（エアブロー、二重梱包）	1個

通常単価(税別) (税込単価)	通常出荷日

4,356円 ( 4,792円 )	9日目
4,370円 ( 4,807円 )	9日目
4,356円 ( 4,792円 )	6日目
4,739円 ( 5,213円 )	9日目
4,751円 ( 5,226円 )	9日目
4,739円 ( 5,213円 )	6日目
4,751円 ( 5,226円 )	9日目
4,739円 ( 5,213円 )	9日目
5,061円 ( 5,567円 )	6日目
5,102円 ( 5,612円 )	9日目
5,061円 ( 5,567円 )	9日目
5,102円 ( 5,612円 )	9日目
5,061円 ( 5,567円 )	9日目
5,102円 ( 5,612円 )	9日目
6,894円 ( 7,583円 )	9日目
6,907円 ( 7,598円 )	9日目
6,894円 ( 7,583円 )	6日目
6,907円 ( 7,598円 )	9日目
7,378円 ( 8,116円 )	6日目
7,414円 ( 8,155円 )	9日目
7,378円 ( 8,116円 )	9日目
7,414円 ( 8,155円 )	9日目
3,874円 ( 4,261円 )	6日目
4,209円 ( 4,630円 )	9日目
3,923円 ( 4,315円 )	9日目
3,909円 ( 4,300円 )	6日目
4,248円 ( 4,673円 )	9日目
3,933円 ( 4,326円 )	9日目
8,967円 ( 9,864円 )	在庫品1日目当日出荷可能
4,209円 ( 4,630円 )	9日目
3,923円 ( 4,315円 )	9日目
4,097円 ( 4,507円 )	9日目
4,101円 ( 4,511円 )	9日目
4,217円 ( 4,639円 )	9日目
4,933円 ( 5,426円 )	在庫品1日目当日出荷可能
4,594円 ( 5,053円 )	9日目
4,310円 ( 4,741円 )	9日目
4,107円 ( 4,518円 )	9日目
4,169円 ( 4,586円 )	9日目
4,297円 ( 4,727円 )	6日目
4,322円 ( 4,754円 )	6日目
4,550円 ( 5,005円 )	9日目
4,565円 ( 5,022円 )	9日目
4,933円 ( 5,426円 )	在庫品1日目当日出荷可能
4,594円 ( 5,053円 )	9日目
4,310円 ( 4,741円 )	9日目
4,413円 ( 4,854円 )	9日目
4,444円 ( 4,888円 )	9日目
4,613円 ( 5,074円 )	9日目
4,296円 ( 4,726円 )	6日目
4,322円 ( 4,754円 )	19日目
4,565円 ( 5,022円 )	9日目
3,585円 ( 3,944円 )	6日目
4,594円 ( 5,053円 )	9日目
4,310円 ( 4,741円 )	6日目
4,561円 ( 5,017円 )	9日目
4,558円 ( 5,014円 )	6日目
4,942円 ( 5,436円 )	9日目
4,582円 ( 5,040円 )	9日目
4,469円 ( 4,916円 )	9日目

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・耐食環境で使用可能なステンレス仕様
・金属材質部にSUS303を採用
・銅系イオンを嫌うCRTライン、水や塩水がかかる食品装置の水洗浄、銅系材の変色や錆による発塵を嫌うクリーンルーム内での使用か可能です
【用途】
・ボディの六角頭部をボックスレンチで締め付ける狭いスペース用のエルボユニオン

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手ステンレス KGシリーズユニバーサルエルボユニオン KGVのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） /
KG（金属部SUS303）各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
