ワンタッチ管継手 ステンレス KGシリーズ ハーフユニオン KGH
- 通常単価(税別)
- 1,818円～4,388円
- 税込単価
- 2,000円～4,827円
SMC社のワンタッチ継手。【特長】・耐食環境で使用可能なステンレス仕様・金属材...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定：候補が222型番あります。
商品情報

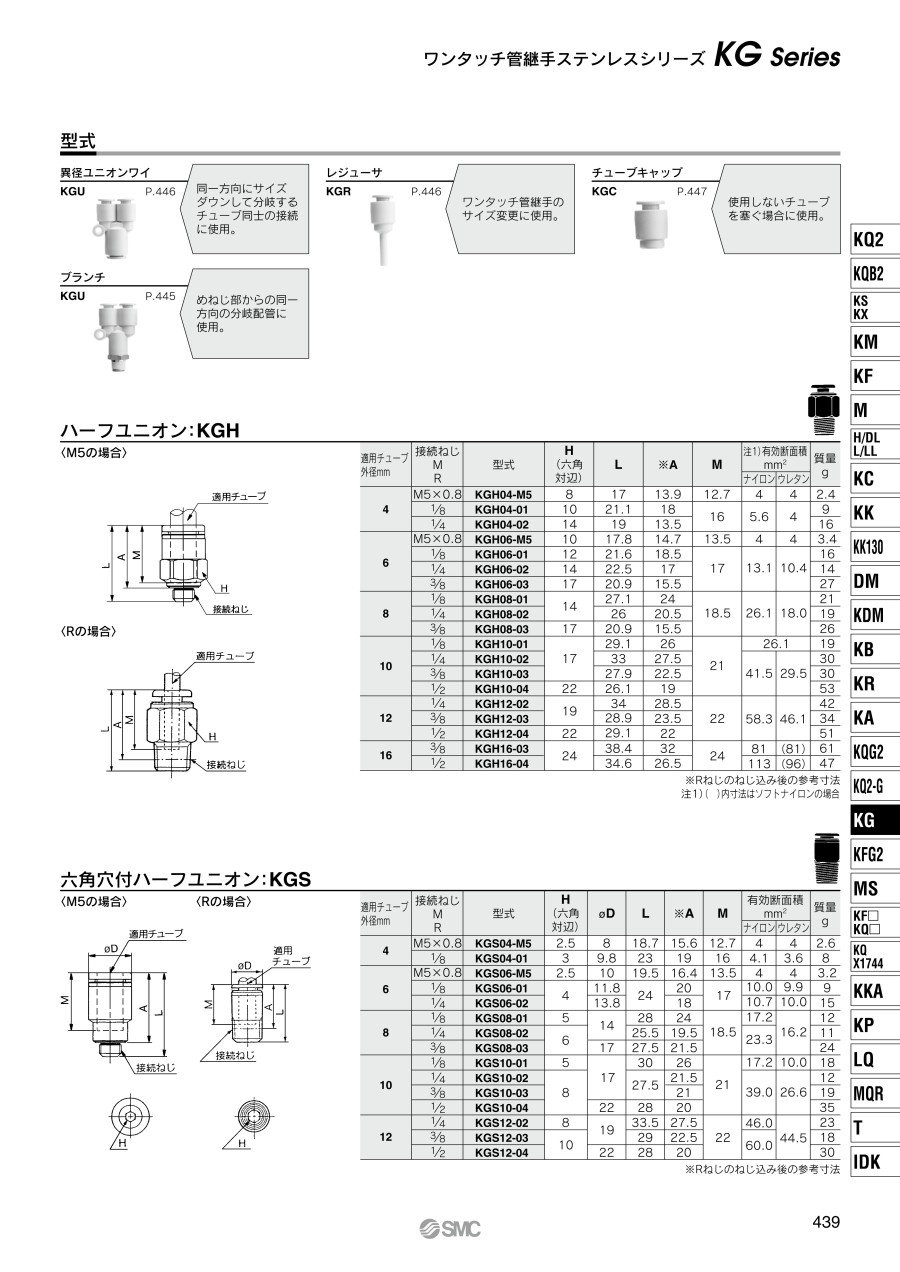

外形図
M5の場合
Rの場合
製品仕様
構造
適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン注1）、ポリウレタン |
|---|---|
| チューブ外径 | φ4、φ6、φ8、φ10、φ12、φ16 |
注1） ソフトナイロンチューブの場合、水は使用できません。
製品仕様
| 使用流体 | 空気、水注2） | |
|---|---|---|
| 使用圧力範囲注3） | -100kPa～1MPa | |
| 保証耐圧力 | 3MPa | |
| 周囲温度および使用流体温度 | -5～60℃、水の場合0～40℃（凍結なきこと） | |
| ねじ | 取付部 | JIS B 0203（管用テーパねじ） JIS B 0205（メートル並目ねじ） |
| ナット部 | JIS B 0205（メートル細目ねじ） | |
| ねじ部のシール剤 | シール剤付注4）または、シール剤無 | |
注2）サージ圧は最高使用圧力以下でご使用ください。
注3）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
注4）シール剤付の場合、品番の末尾にSを付けてください。
材質
| ボディ | SUS303、PBT |
|---|---|
| 打込みハーフ | SUS303（ねじ部） |
| チャック | SUS304 |
| ガイド | SUS304、SUS303、PBT |
| コレット、リリースブッシュ | POM |
| パッキン、Oリング | NBR |
| ガスケット | SUS304・NBR |
規格表
| 適用チューブ 外径mm | 接続ねじ M R | 型番 | H （六角対辺） | φD注1） | L | ※A | M | 有効断面積注2） mm2 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | |||||||||
| 4 | M5×0.8 | KGH04-M5 | 8 | 8 | 17 | 13.9 | 12.7 | 4 | 4 | 2.4 |
| 1/8 | KGH04-01 | 10 | - | 21.1 | 18 | 16 | 5.6 | 4 | 9 | |
| 1/4 | KGH04-02 | 14 | - | 19 | 13.5 | 16 | ||||
| 6 | M5×0.8 | KGH06-M5 | 10 | 10 | 17.8 | 14.7 | 13.5 | 4 | 4 | 3.4 |
| 1/8 | KGH06-01 | 12 | - | 21.6 | 18.5 | 17 | 13.1 | 10.4 | 16 | |
| 1/4 | KGH06-02 | 14 | - | 22.5 | 17 | 14 | ||||
| 3/8 | KGH06-03 | 17 | - | 20.9 | 15.5 | 27 | ||||
| 8 | 1/8 | KGH08-01 | 14 | - | 27.1 | 24 | 18.5 | 26.1 | 18.0 | 21 |
| 1/4 | KGH08-02 | 26 | 20.5 | 19 | ||||||
| 3/8 | KGH08-03 | 17 | - | 20.9 | 15.5 | 26 | ||||
| 10 | 1/8 | KGH10-01 | 17 | - | 29.1 | 26 | 21 | 26.1 | 19 | |
| 1/4 | KGH10-02 | 33 | 27.5 | 41.5 | 29.5 | 30 | ||||
| 3/8 | KGH10-03 | 27.9 | 22.5 | 30 | ||||||
| 1/2 | KGH10-04 | 22 | - | 26.1 | 19 | 53 | ||||
| 12 | 1/4 | KGH12-02 | 19 | - | 34 | 28.5 | 22 | 58.3 | 46.1 | 42 |
| 3/8 | KGH12-03 | 28.9 | 23.5 | 34 | ||||||
| 1/2 | KGH12-04 | 22 | 29.1 | 22 | 51 | |||||
| 16 | 3/8 | KGH16-03 | 24 | - | 38.4 | 32 | 24 | 81 | （81） | 61 |
| 1/2 | KGH16-04 | 34.6 | 26.5 | 113 | （96） | 47 | ||||
※Rねじのねじ込み後の参考寸法
注1） φDは最大径を意味します。
注2）（ ）内寸法はソフトナイロンの場合
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,229円 ( 2,452円 ) | 9日目 |
2,264円 ( 2,490円 ) | 30日目 |
2,460円 ( 2,706円 ) | 6日目 |
2,471円 ( 2,718円 ) | 30日目 |
1,818円 ( 2,000円 ) | 在庫品1日目当日出荷可能 |
2,419円 ( 2,661円 ) | 在庫品1日目当日出荷可能 |
2,456円 ( 2,702円 ) | 30日目 |
2,647円 ( 2,912円 ) | 在庫品1日目当日出荷可能 |
2,456円 ( 2,702円 ) | 30日目 |
2,142円 ( 2,356円 ) | 在庫品1日目当日出荷可能 |
2,665円 ( 2,932円 ) | 9日目 |
2,419円 ( 2,661円 ) | 在庫品1日目当日出荷可能 |
2,593円 ( 2,852円 ) | 在庫品1日目当日出荷可能 |
2,632円 ( 2,895円 ) | 30日目 |
3,000円 ( 3,300円 ) | 在庫品1日目当日出荷可能 |
3,045円 ( 3,350円 ) | 在庫品1日目当日出荷可能 |
2,701円 ( 2,971円 ) | 在庫品1日目当日出荷可能 |
2,739円 ( 3,013円 ) | 9日目 |
3,520円 ( 3,872円 ) | 9日目 |
3,535円 ( 3,889円 ) | 9日目 |
3,520円 ( 3,872円 ) | 6日目 |
3,535円 ( 3,889円 ) | 30日目 |
3,521円 ( 3,873円 ) | 在庫品1日目当日出荷可能 |
3,535円 ( 3,889円 ) | 9日目 |
3,520円 ( 3,872円 ) | 6日目 |
3,534円 ( 3,887円 ) | 在庫品1日目当日出荷可能 |
3,762円 ( 4,138円 ) | 在庫品1日目当日出荷可能 |
3,798円 ( 4,178円 ) | 9日目 |
3,762円 ( 4,138円 ) | 在庫品1日目当日出荷可能 |
3,798円 ( 4,178円 ) | 9日目 |
3,761円 ( 4,137円 ) | 6日目 |
3,798円 ( 4,178円 ) | 9日目 |
4,210円 ( 4,631円 ) | 9日目 |
4,251円 ( 4,676円 ) | 9日目 |
4,210円 ( 4,631円 ) | 6日目 |
4,250円 ( 4,675円 ) | 在庫品1日目当日出荷可能 |
1,937円 ( 2,131円 ) | 4日目 |
2,107円 ( 2,318円 ) | 9日目 |
1,984円 ( 2,182円 ) | 9日目 |
2,114円 ( 2,325円 ) | 9日目 |
2,001円 ( 2,201円 ) | 9日目 |
1,970円 ( 2,167円 ) | 6日目 |
2,141円 ( 2,355円 ) | 9日目 |
1,995円 ( 2,195円 ) | 9日目 |
2,299円 ( 2,529円 ) | 9日目 |
2,181円 ( 2,399円 ) | 9日目 |
2,193円 ( 2,412円 ) | 9日目 |
2,488円 ( 2,737円 ) | 在庫品1日目当日出荷可能 |
2,337円 ( 2,571円 ) | 9日目 |
2,176円 ( 2,394円 ) | 9日目 |
2,279円 ( 2,507円 ) | 9日目 |
2,502円 ( 2,752円 ) | 在庫品1日目当日出荷可能 |
2,186円 ( 2,405円 ) | 9日目 |
2,634円 ( 2,897円 ) | 9日目 |
2,425円 ( 2,668円 ) | 9日目 |
2,242円 ( 2,466円 ) | 在庫品1日目当日出荷可能 |
2,107円 ( 2,318円 ) | 9日目 |
1,984円 ( 2,182円 ) | 19日目 |
2,088円 ( 2,297円 ) | 9日目 |
2,337円 ( 2,571円 ) | 9日目 |
詳細情報
基本情報
SMC社のワンタッチ継手。
【特長】
・耐食環境で使用可能なステンレス仕様
・金属材質部にSUS303を採用
・銅系イオンを嫌うCRTライン、水や食塩がかかる食品装置の水洗浄、銅系材の変色や錆による発塵を嫌うクリーンルーム内での使用が可能
【用途】
・めねじ部からの同一方向の配管に使用。一般的な機種
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
商品担当おすすめ
ワンタッチ管継手 ステンレス KGシリーズ ハーフユニオン KGHのレビュー
エア配管
5
5.02022/08/29
エア機器のワンタッチ継手接続でストレートに配管する際に使用しています。
材質はSUSですのでサビにも問題なく使用していま...もっと読む
0人が参考にしています。
クリーンルーム内配管の継手に
5
5.02022/01/24
使い慣れたSMC製品であること、そして頻繁に洗浄しますが防錆性も確かで、安心して利用できます。
0人が参考にしています。
エアー供給配管に継手として使っています
5
5.02020/01/15
当社生産ライン空圧機器に対する制御用エアー供給配管に継手として利用しています。当社製品が食品であることを鑑みクリーン環境...もっと読む
0人が参考にしています。
生産用治具付帯部品として使用
4
4.02019/12/20
生産用治具付帯部品としてワークのプッシャ機構に利用しているガイド付薄形シリンダ型番：JMGPM63-25へのエアー供給配...もっと読む
0人が参考にしています。
ノズルの代替として
4
4.02019/05/08
他のメーカーの商品などとも比較しましたが、内径が一番合っていたので選定しました。内面の仕上げもきれいで使いやすかったです...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） /
KG（金属部SUS303） 各シリーズの現品識別方法はあるか？
KG（金属部SUS303） 各シリーズの現品識別方法はあるか？
A
KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
