金属ワンタッチ管継手 KQB2シリーズ ロングエルボユニオン KQB2W
- 通常単価(税別)
- 802円～4,021円
- 税込単価
- 882円～4,423円
SMC社のワンタッチ継手。【特長】・小型・軽量化。・ノングリース。・使用流体温...
詳細情報を確認する- 本体材質
- SUS304
- ねじ部材質
- C3604(無電解ニッケルめっき)
- パッキン・Oリング材質
- 特殊FKM(フッ素コーティング)
- 周囲温度 (℃)
- -5::150
- 使用流体
- 水 / 空気
- 継手種類
- ねじ取付 方向
- ねじ取付 方向
- エルボ
- エルボ
- ロングエルボユニオン
- 種類
- ワンタッチ・ねじ
- 接続チューブ本数 (本)
- 1
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 【カタログはこちらをご参照ください】
・適用チューブ外径ミリ 接続ねじ［R,M］ P.147 接続ねじ［G］ P.158・適用チューブ外径インチ 接続ねじ［NPT］ P.153。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が52型番あります。
商品情報

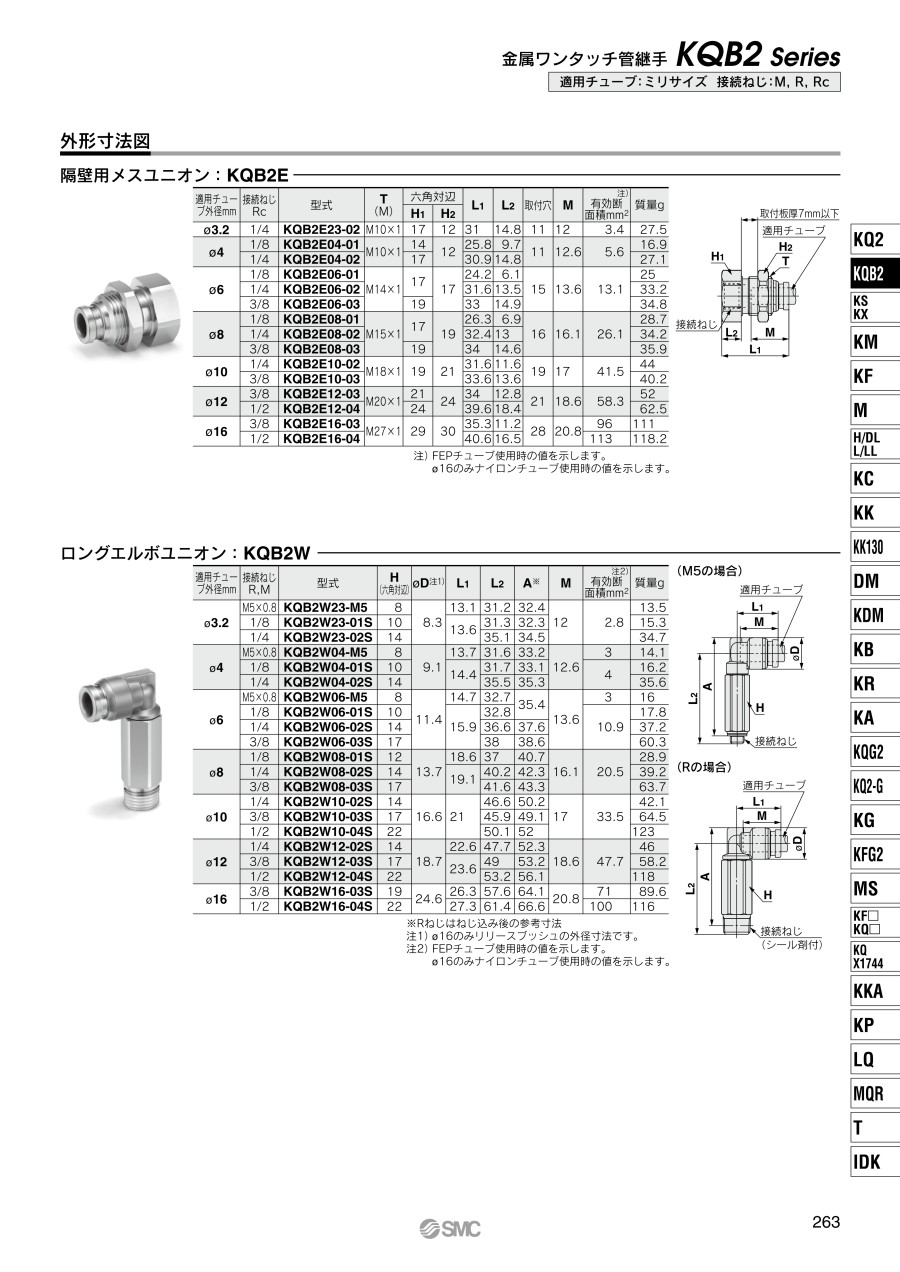

外形図
製品仕様
単位：mm
| 適用チューブ外径 mm | 接続ねじR, M | 型番 | H （六角対辺） | φD注1） | L1 | L2 | A※ | M | 有効断面積注2） mm2 | 質量 g |
|---|---|---|---|---|---|---|---|---|---|---|
| φ3.2 | M5×0.8 | KQB2W23-M5 | 8 | 8.3 | 13.1 | 31.2 | 32.4 | 12 | 2.8 | 13.5 |
| 1/8 | KQB2W23-01S | 10 | 13.6 | 31.3 | 32.3 | 15.3 | ||||
| 1/4 | KQB2W23-02S | 14 | 35.1 | 34.5 | 34.7 | |||||
| φ4 | M5×0.8 | KQB2W04-M5 | 8 | 9.1 | 13.7 | 31.6 | 33.2 | 12.6 | 3 | 14.1 |
| 1/8 | KQB2W04-01S | 10 | 14.4 | 31.7 | 33.1 | 4 | 16.2 | |||
| 1/4 | KQB2W04-02S | 14 | 35.5 | 35.3 | 35.6 | |||||
| φ6 | M5×0.8 | KQB2W06-M5 | 8 | 11.4 | 14.7 | 32.7 | 35.4 | 13.6 | 3 | 16 |
| 1/8 | KQB2W06-01S | 10 | 15.9 | 32.8 | 10.9 | 17.8 | ||||
| 1/4 | KQB2W06-02S | 14 | 36.6 | 37.6 | 37.2 | |||||
| 3/8 | KQB2W06-03S | 17 | 38 | 38.6 | 60.3 | |||||
| φ8 | 1/8 | KQB2W08-01S | 12 | 13.7 | 18.6 | 37 | 40.7 | 16.1 | 20.5 | 28.9 |
| 1/4 | KQB2W08-02S | 14 | 19.1 | 40.2 | 42.3 | 39.2 | ||||
| 3/8 | KQB2W08-03S | 17 | 41.6 | 43.3 | 63.7 | |||||
| φ10 | 1/4 | KQB2W10-02S | 14 | 16.6 | 21 | 46.6 | 50.2 | 17 | 33.5 | 42.1 |
| 3/8 | KQB2W10-03S | 17 | 45.9 | 49.1 | 64.5 | |||||
| 1/2 | KQB2W10-04S | 22 | 50.1 | 52 | 123 | |||||
| φ12 | 1/4 | KQB2W12-02S | 14 | 18.7 | 22.6 | 47.7 | 52.3 | 18.6 | 47.7 | 46 |
| 3/8 | KQB2W12-03S | 17 | 23.6 | 49 | 53.2 | 58.2 | ||||
| 1/2 | KQB2W12-04S | 22 | 53.2 | 56.1 | 118 | |||||
| φ16 | 3/8 | KQB2W16-03S | 19 | 24.6 | 26.3 | 57.6 | 64.1 | 20.8 | 71 | 89.6 |
| 1/2 | KQB2W16-04S | 22 | 27.3 | 61.4 | 66.6 | 100 | 116 |
- ※ Rねじのねじ込み後の参考寸法
注1）φDは最大径を意味します。
注2）FEPチューブ使用時の値を示します。
φ16のみナイロンチューブ使用時の値を示します。
KQB2シリーズ共通仕様（参考）
- インチサイズ×UNF・NPTねじ、ミリサイズ×Gねじ
- 適用チューブサイズ：φ3.2～φ16,φ1/8"～φ1/2"
- 接続ねじ：M、R、Rc、UNF、NPT、G
構造
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | リリースブッシュ | SUS304 |
| 2 | ガイド1 | SUS304 |
| 3 | ガイド2 | SUS304 |
| 4 | チャック | SUS304 |
| 5 | パッキン | 特殊FKM（ふっ素コーティング） |
| 6 | ハーフユニオンボディ | C3604（無電解ニッケルめっき） |
| 7 | エルボユニオンボディ | SUS316 |
| 8 | Oリング | 特殊FKM（ふっ素コーティング） |
| 9 | 打込ハーフ | C3604（無電解ニッケルめっき） |
適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン、ポリオレフィン |
|---|---|
| チューブ外径 | φ3.2，φ4，φ6，φ8，φ10，φ12，φ16 |
製品仕様
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲注1） | -100kPa～+1MPa注2） |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度注3） | -5～+150℃（凍結なきこと）注2） |
| 使用油脂類 | ノングリース仕様 |
| ねじ部のシール | シール剤付 |
注1）漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。
注2）チューブの使用圧力範囲と使用温度範囲を確認してください。
注3）以下の条件では、インナスリーブを装着してください。（ø3.2除く）
- 温度変化の激しい流体および環境で使用される場合。
- 高温で使用される場合。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,025円 ( 1,128円 ) | 9日目 |
1,536円 ( 1,690円 ) | 9日目 |
832円 ( 915円 ) | 9日目 |
1,297円 ( 1,427円 ) | 9日目 |
804円 ( 884円 ) | 6日目 |
924円 ( 1,016円 ) | 9日目 |
1,116円 ( 1,228円 ) | 9日目 |
802円 ( 882円 ) | 6日目 |
1,001円 ( 1,101円 ) | 在庫品1日目当日出荷可能 |
924円 ( 1,016円 ) | 6日目 |
1,131円 ( 1,244円 ) | 9日目 |
876円 ( 964円 ) | 6日目 |
1,116円 ( 1,228円 ) | 9日目 |
1,177円 ( 1,295円 ) | 39日目 |
1,048円 ( 1,153円 ) | 在庫品1日目当日出荷可能 |
1,023円 ( 1,125円 ) | 39日目 |
1,065円 ( 1,172円 ) | 9日目 |
1,278円 ( 1,406円 ) | 9日目 |
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
1,264円 ( 1,390円 ) | 在庫品1日目当日出荷可能 |
1,447円 ( 1,592円 ) | 6日目 |
1,153円 ( 1,268円 ) | 9日目 |
1,447円 ( 1,592円 ) | 6日目 |
1,473円 ( 1,620円 ) | 在庫品1日目当日出荷可能 |
1,177円 ( 1,295円 ) | 9日目 |
1,216円 ( 1,338円 ) | 9日目 |
1,366円 ( 1,503円 ) | 9日目 |
1,532円 ( 1,685円 ) | 在庫品1日目当日出荷可能 |
1,690円 ( 1,859円 ) | 6日目 |
2,023円 ( 2,225円 ) | 9日目 |
1,761円 ( 1,937円 ) | 6日目 |
1,705円 ( 1,876円 ) | 9日目 |
2,045円 ( 2,250円 ) | 9日目 |
1,707円 ( 1,878円 ) | 9日目 |
2,680円 ( 2,948円 ) | 在庫品1日目当日出荷可能 |
2,538円 ( 2,792円 ) | 9日目 |
1,897円 ( 2,087円 ) | 6日目 |
1,988円 ( 2,187円 ) | 6日目 |
2,194円 ( 2,413円 ) | 9日目 |
2,361円 ( 2,597円 ) | 在庫品1日目当日出荷可能 |
2,264円 ( 2,490円 ) | 6日目 |
2,612円 ( 2,873円 ) | 9日目 |
2,344円 ( 2,578円 ) | 9日目 |
2,337円 ( 2,571円 ) | 9日目 |
2,325円 ( 2,558円 ) | 9日目 |
3,812円 ( 4,193円 ) | 9日目 |
3,919円 ( 4,311円 ) | 9日目 |
3,539円 ( 3,893円 ) | 9日目 |
4,021円 ( 4,423円 ) | 9日目 |
1,015円 ( 1,117円 ) | 9日目 |
1,116円 ( 1,228円 ) | 9日目 |
1,032円 ( 1,135円 ) | 9日目 |
詳細情報
基本情報
SMC社のワンタッチ継手。
【特長】
・小型・軽量化。
・ノングリース。
・使用流体温度：−5～150℃。
・無電解ニッケルめっき仕様（黄銅部品）。
【用途】
・基本的にはエルボユニオンと同一に使用。
・相違点は配管を立体化して継手の干渉を防止する場合に使用。
