商品情報

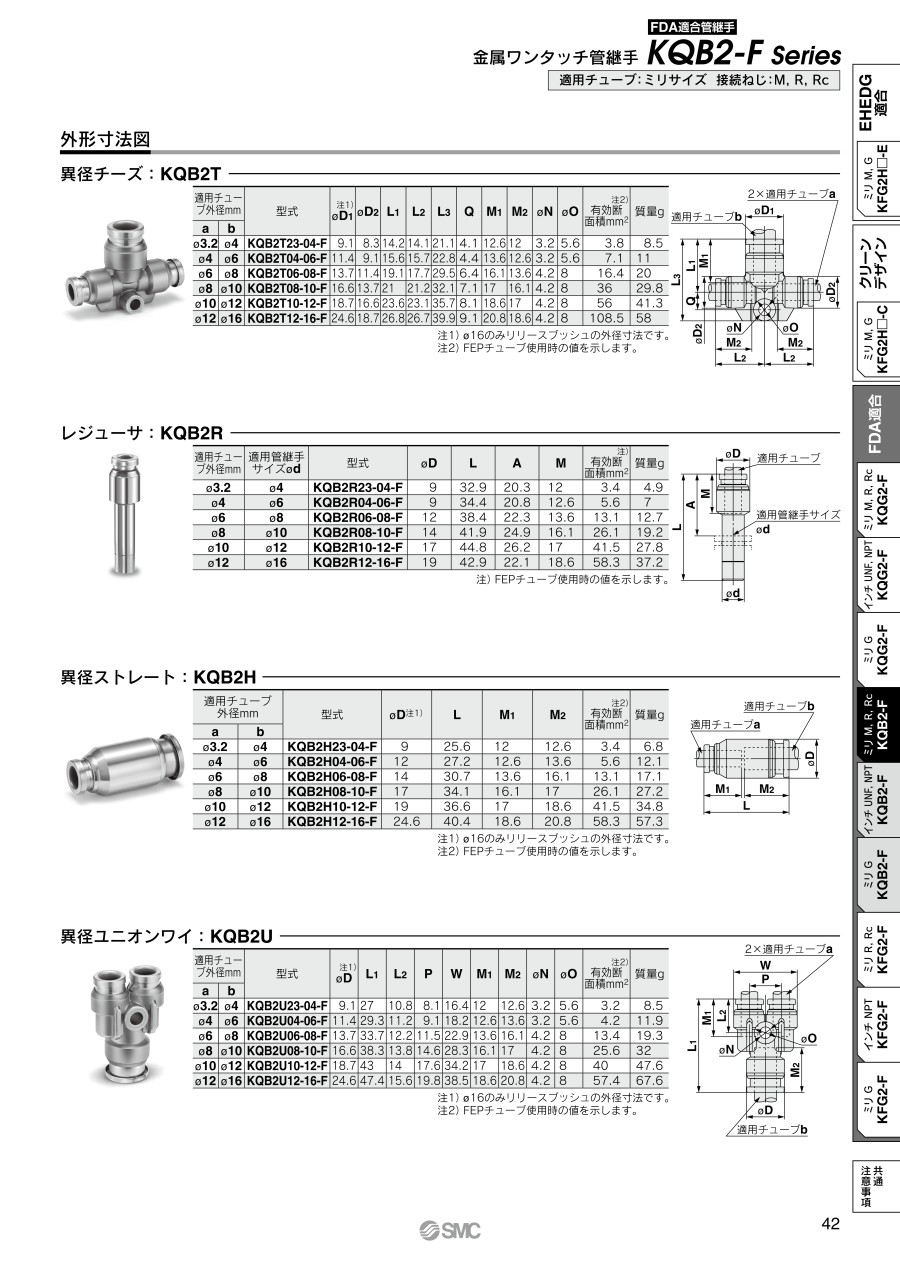

外形図

製品仕様

単位：mm

適用チューブ外径 mm		型番	φD^注1）	L₁	L₂	P	W	M₁	M₂	φN	φO	有効断面積^注2） mm²	質量 g
a	b	型番	φD^注1）	L₁	L₂	P	W	M₁	M₂	φN	φO	有効断面積^注2） mm²	質量 g
φ3.2	φ4	KQB2U23-04	9.1	27	10.8	8.1	16.4	12	12.6	3.2	5.6	3.2	8.5
φ4	φ6	KQB2U04-06	11.4	29.3	11.2	9.1	18.2	12.6	13.6	3.2	5.6	4.2	11.9
φ6	φ8	KQB2U06-08	13.7	33.7	12.2	11.5	22.9	13.6	16.1	4.2	8	13.4	19.3
φ8	φ10	KQB2U08-10	16.6	38.3	13.8	14.6	28.3	16.1	17	4.2	8	25.6	32
φ10	φ12	KQB2U10-12	18.7	43	14	17.6	34.2	17	18.6	4.2	8	40	47.6
φ12	φ16	KQB2U12-16	24.6	47.4	15.6	19.8	38.5	18.6	20.8	4.2	8	57.4	67.6

注1）φDは最大径を意味します。
注2）FEPチューブ使用時の値を示します。

KQB2シリーズ共通仕様（参考）

インチサイズ×UNF・NPTねじ、ミリサイズ×Gねじ
適用チューブサイズ：φ3.2～φ16, φ1/8"～φ1/2"
接続ねじ：M、R、Rc、UNF、NPT、G

構造

番号	部品名	材質
1	リリースブッシュ	SUS304
2	ガイド1	SUS304
3	ガイド2	SUS304
4	チャック	SUS304
5	パッキン	特殊FKM（ふっ素コーティング）
6	ハーフユニオンボディ	C3604（無電解ニッケルめっき）
7	エルボユニオンボディ	SUS316
8	Oリング	特殊FKM（ふっ素コーティング）
9	打込ハーフ	C3604（無電解ニッケルめっき）

適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン、ポリオレフィン
チューブ外径	φ3.2，φ4，φ6，φ8，φ10，φ12，φ16

製品仕様

使用流体	空気、水
使用圧力範囲^注1）	-100kPa～+1MPa^注2）
保証耐圧力	3.0MPa
周囲温度および使用流体温度^注3）	-5～+150℃（凍結なきこと）^注2）
使用油脂類	ノングリース仕様
ねじ部のシール	シール剤付

注1）漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。
注2）チューブの使用圧力範囲と使用温度範囲を確認してください。

注3）以下の条件では、インナスリーブを装着してください。（φ3.2除く）

温度変化の激しい流体および環境で使用される場合。
高温で使用される場合。

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

適用チューブ外径2

(φ)

最小発注数量

1/8	5/32	10個
5/32	1/4	10個
4	6	1個
6	8	1個
1/4	5/16	10個
8	10	1個
5/16	3/8	10個
10	12	1個
3/8	1/2	10個
12	16	10個
3.2	4	10個

通常単価(税別) (税込単価)	通常出荷日

2,150円 ( 2,365円 )	9日目
1,616円 ( 1,778円 )	9日目
1,501円 ( 1,651円 )	在庫品1日目当日出荷可能
2,380円 ( 2,618円 )	在庫品1日目当日出荷可能
2,535円 ( 2,789円 )	9日目
4,423円 ( 4,865円 )	在庫品1日目当日出荷可能
3,644円 ( 4,008円 )	9日目
6,362円 ( 6,998円 )	在庫品1日目当日出荷可能
5,243円 ( 5,767円 )	9日目
7,161円 ( 7,877円 )	6日目
2,152円 ( 2,367円 )	9日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・小型・軽量化。
・ノングリース。
・使用流体温度：−5～150℃。
【用途】
・同一方向にサイズダウンして分岐するチューブ同士の接続に使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.146 インチ P.153。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
SUS316 ワンタッチ管継手 KQG2シリーズ異径ユニオンワイ KQG2U
同商品タイプの材質違いとなります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

金属ワンタッチ管継手 KQB2シリーズ異径ユニオンワイ KQB2Uのレビュー

この商品のレビューはありません
