金属ワンタッチ管継手 KQB2シリーズ チーズ KQB2T
- 通常単価(税別)
- 1,021円～6,490円
- 税込単価
- 1,123円～7,139円
SMC社のワンタッチ継手。【特長】・小型・軽量化。・ノングリース。・使用流体温...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.145 インチ P.152。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報

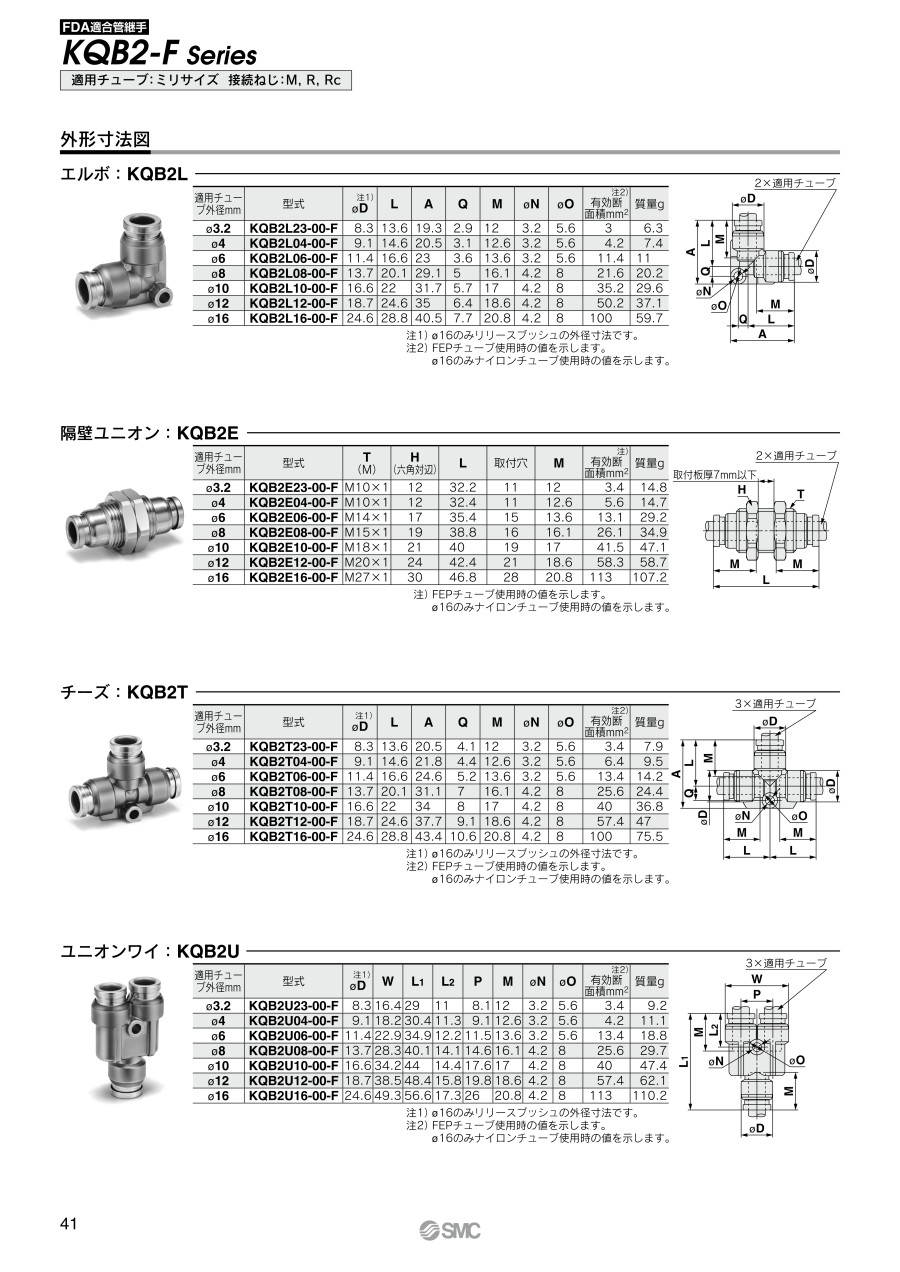

外形図
製品仕様
単位：mm
| 適用チューブ外径 mm | 型番 | φD注1） | L | A | Q | M | φN | φO | 有効断面積注2） mm2 | 質量 g |
|---|---|---|---|---|---|---|---|---|---|---|
| φ3.2 | KQB2T23-00 | 8.3 | 13.6 | 20.5 | 4.1 | 12 | 3.2 | 5.6 | 3.4 | 7.9 |
| φ4 | KQB2T04-00 | 9.1 | 14.6 | 21.8 | 4.4 | 12.6 | 3.2 | 5.6 | 6.4 | 9.5 |
| φ6 | KQB2T06-00 | 11.4 | 16.6 | 24.6 | 5.2 | 13.6 | 3.2 | 5.6 | 13.4 | 14.2 |
| φ8 | KQB2T08-00 | 13.7 | 20.1 | 31.1 | 7 | 16.1 | 4.2 | 8 | 25.6 | 24.4 |
| φ10 | KQB2T10-00 | 16.6 | 22 | 34 | 8 | 17 | 4.2 | 8 | 40 | 36.8 |
| φ12 | KQB2T12-00 | 18.7 | 24.6 | 37.7 | 9.1 | 18.6 | 4.2 | 8 | 57.4 | 47 |
| φ16 | KQB2T16-00 | 24.6 | 28.8 | 43.4 | 10.6 | 20.8 | 4.2 | 8 | 100 | 75.5 |
注1）φDは最大径を意味します。
注2）FEPチューブ使用時の値を示します。
φ16のみナイロンチューブ使用時の値を示します。
KQB2シリーズ共通仕様（参考）
- インチサイズ×UNF・NPTねじ、ミリサイズ×Gねじ
- 適用チューブサイズ：φ3.2～16（外径：3.2～16mm）、φ1/8～1/2（外径：1/8～1/2インチ）
- 接続ねじ：M、R、Rc、UNF、NPT、G
- 無電解ニッケルめっき仕様（黄銅部品）
構造
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | リリースブッシュ | SUS304 |
| 2 | ガイド1 | SUS304 |
| 3 | ガイド2 | SUS304 |
| 4 | チャック | SUS304 |
| 5 | パッキン | 特殊FKM（ふっ素コーティング） |
| 6 | ハーフユニオンボディ | C3604（無電解ニッケルめっき） |
| 7 | エルボユニオンボディ | SUS316 |
| 8 | Oリング | 特殊FKM（ふっ素コーティング） |
| 9 | 打込ハーフ | C3604（無電解ニッケルめっき） |
適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン、ポリオレフィン |
|---|---|
| チューブ外径mm | φ3.2, φ4, φ6, φ8, φ10, φ12, φ16 |
製品仕様
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲注1） | -100kPa～+1MPa注2） |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度注3） | -5～+150℃（凍結なきこと）注2） |
| 使用油脂類 | ノングリース仕様 |
| ねじ部のシール | シール剤付 |
注1）漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。
注2）チューブの使用圧力範囲と使用温度範囲を確認してください。
注3）以下の条件では、インナスリーブを装着してください。（φ3.2除く）
- 温度変化の激しい流体および環境で使用される場合。
- 高温で使用される場合。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,040円 ( 2,244円 ) | 6日目 |
1,021円 ( 1,123円 ) | 6日目 |
1,252円 ( 1,377円 ) | 在庫品1日目当日出荷可能 |
1,082円 ( 1,190円 ) | 在庫品1日目当日出荷可能 |
1,565円 ( 1,722円 ) | 6日目 |
1,799円 ( 1,979円 ) | 在庫品1日目当日出荷可能 |
1,660円 ( 1,826円 ) | 6日目 |
2,399円 ( 2,639円 ) | 在庫品1日目当日出荷可能 |
2,963円 ( 3,259円 ) | 6日目 |
3,617円 ( 3,979円 ) | 在庫品1日目当日出荷可能 |
4,331円 ( 4,764円 ) | 6日目 |
6,490円 ( 7,139円 ) | 在庫品1日目当日出荷可能 |
2,361円 ( 2,597円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
SMC社のワンタッチ継手。
【特長】
・小型・軽量化。
・ノングリース。
・使用流体温度：−5～150℃。
【用途】
・両側90度方向のチューブ同士の分岐接続に使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.145 インチ P.152。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品担当おすすめ
よくあるご質問（FAQ）
またインサート管継手では、KF（黄銅スリーブ）が150℃まで、KFG2シリーズが260℃まで対応可能です。
機種により温度や使用流体に制限があります。詳細はカタログを参照ください。
KQB2シリーズの金属材質は、黄銅（無電解ニッケルメッキ付）・SUS316・SUS304となっています。
KQG2とKQB2の各バリエーションとも、外形寸法は同じです。
KQG2とKQB2の継手は、フル型式をレーザー印字していますので、識別できます。
どれが漏れにくいか？
ただし、引抜き強度の面では、インサート管継手KFG2シリーズの方が強いと言えます。
（KQG2とKQB2の引抜き強度は同じです）
